Name: Kendrion Soupape à aimant 64009 24 V Largeur nominale (détails) 1 mm à effet direct 1 pc(s)
Brand: Kendrion
SKU: 3168389
Availability: BackOrder

Une électrovanne portant l'inscription 'KUHNKE' avec des informations sur la tension (24 V CC), la puissance (1,8 W) et l'origine (Fabriqué en Italie).

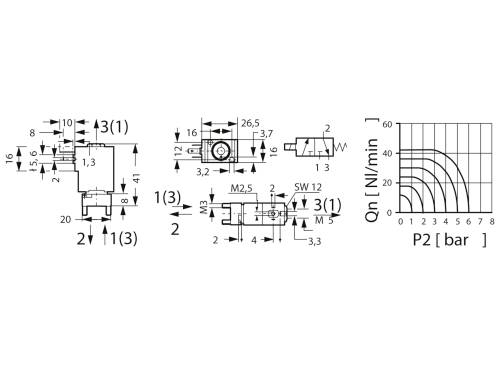

Dessin technique d'une vanne pneumatique avec dimensions. Le diagramme montre Qn (NL/min) en fonction de P2 (bar), avec des courbes pour différentes valeurs.

1/2

Fiche technique (PDF)

Livraison le lun. 26 octobre

Nombre

pièce(s)

Total (CHF 153.95 / pièce(s))

CHF 153.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Connexion : connexion enfichable
Modèle : vanne de siège NC 3/2 voies
Plage de pression : 0-8 bar
Diamètre nominal : 1 mm
Puissance : 4.6 W
Tension nominale: 24 V

Type de produit: Soupape à aimant

Tension de fonctionnement: 24 V

Pression de service (max.): 8 bar

Matériau du boîtier: Alliage cuivre-zinc

Température de fonctionnement: -10 °C (min)

Plage de température des médias: -10 à 50 °C

Référence fabricant: 64009

Modèle: Vanne de siège NC 3/2 voies

Pression de service (min.): 0 bar

Température de fonctionnement min.: -10 °C

Matériau isolant: NBR

Fonction: 3/2 monostable fermé

Température max. des médias: 50 °C

Température min. des médias: -10 °C

Milieu d'utilisation: air comprimé filtré

Largeur nominale: 1 mm

Spécificités: bride

Largeur: 16.0 mm

Hauteur: 47.0 mm

Longueur: 26.5 mm

Température ambiante max.: 50 °C

Température ambiante min.: -10 °C

Mode de fonctionnement: à effet direct

Valeur Kv: 0.45 l/min

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Betriebsdruck (max.)

Kendrion Magnetventil 64009 24 V Nennweite (Details) 1 mm Direktwirkend 1 St.

Code produit :3168389

Livraison le lun. 26 octobre

Conrad Electronic

Ce produit

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Kendrion Magnetventil 64.001 24V DC 24 V Nennweite (Details) 1 mm Direktwirkend 1 St.

Code produit :3168431

Livraison le mer. 2 décembre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 145.95^*

Kendrion Magnetventil 64.011 12V DC 12 V Nennweite (Details) 0.5 mm Ruhestellung geschlossen 1 St.

Code produit :3168375

Livraison le mer. 2 décembre

Conrad Electronic

12 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Kendrion Magnetventil 64.011 24V DC 24 V Nennweite (Details) 0.5 mm Direktwirkend 1 St.

Code produit :3168391

Livraison le mer. 2 décembre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 157.95^*

Kendrion Magnetventil 64.017 24V DC 24 V Nennweite (Details) 1 mm 1 St.

Code produit :3168396

Livraison le mer. 2 décembre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 167.95^*

Kendrion Magnetventil 64.025 12VDC 12 V Nennweite (Details) 1 mm Ruhestellung geschlossen 1 St.

Code produit :3168409

Livraison le mer. 2 décembre

Conrad Electronic

12 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 147.95^*

Kendrion Magnetventil 64.025 24V DC 24 V Nennweite (Details) 1 mm Ruhestellung geschlossen 1 St.

Code produit :3168437

Livraison le mer. 2 décembre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Kendrion Magnetventil 64.054 12VDC 12 V Nennweite (Details) 1.5 mm Direktwirkend 1 St.

Code produit :3168406

Livraison le mer. 2 décembre

Conrad Electronic

12 V

5 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 137.95^*

Kendrion Magnetventil 65.111 24VDC 24 V M5 Nennweite (Details) 1 mm Direktwirkend 1 St.

Code produit :3168407

Livraison le mer. 2 décembre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 145.95^*

Kendrion Magnetventil 65.231 24VDC 24 V Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :3168441

Livraison le mer. 2 décembre

Conrad Electronic

24 V

3 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 161.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3168389 Kendrion Soupape à aimant 64009 24 V Largeur nominale (détails) 1 mm à effet direct 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3168389 Kendrion Soupape à aimant 64009 24 V Largeur nominale (détails) 1 mm à effet direct 1 pc(s)

Description

Livré sans prise d'appareil et raccords pneumatiques affectés pour indice de protection IP 65, à commander séparément, micro-électrovannes type Kuhnke 64.0. Vanne de siège 2/2 ou 3/2, à commande directe; durée d'enclenchement: ED 100%, indice de protection: IP 65 (avec prise d'appareil à commander séparément et raccords pneumatiques occupés), contact de protection: Standard, type de construction: Avec base à bride, boîtier: CuZn, joints: NBR, position de montage : arbitraire, raccordement électrique : via prise d'appareil, raccordement central : normalisé NW Dimensions, moyenne : Medium : air comprimé filtré, huilé ou filtré non huilé ou autre milieu gazeux de viscosité admissible selon ISO-VG 10. Température de fonctionnement : de -10 à +50 °C, dimensions de base avec culot : H 47,0, L 26,5, B 16,0 mm. Modèle 3/2 voies NC pour courant continu avec NW 1,0 et 8,0 bar puissance de pression type 64.009. Fonction : NC (position zéro fermée), puissance de bobine : 4,6 W, puissance de retour : 0,15 W, temps de serrage : env. 5,0 à 10 ms, temps de chute : env. 3,0 à 5,0 ms, diamètre nominal : NW 1,0, débit : selon diagramme, valeur kV : 0,45 l/min. Caractéristiques techniques (type, tension nominale, résistance nominale, courant nominal) : 64 009 24 V, 124 ohms, 193 ma

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
