Name: Kendrion Soupape à aimant 64.025 24V DC 24 V Largeur nominale (détails) 1 mm position de repos fermée 1 pc(s)
Brand: Kendrion
SKU: 3168437
Availability: BackOrder

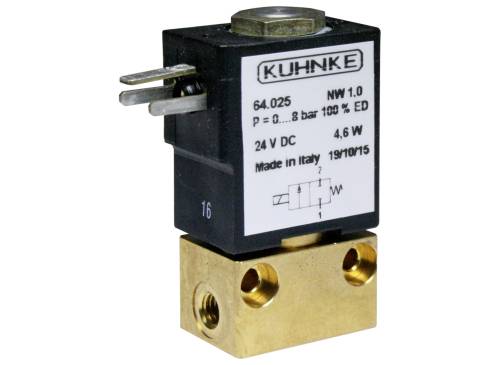

Électrovanne avec boîtier noir et raccords en laiton. Une étiquette porte l'inscription 'KUHNKE', des spécifications techniques et un schéma.

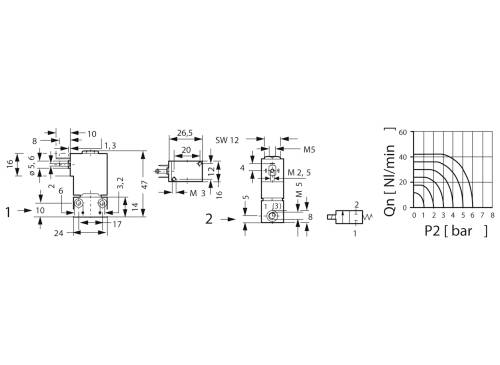

Dessin technique d'une vanne avec des dimensions en millimètres et un diagramme à droite indiquant le débit en fonction de la pression.

1/2

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 133.95 / pièce(s))

CHF 133.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Connexion : connexion enfichable
Modèle : vanne de siège NC 2/2 voies
Plage de pression : 0-8 bar
Diamètre nominal : 1 mm
Puissance : 4.6 W
Tension nominale: 24 V

Type de produit: Soupape à aimant

Tension de fonctionnement: 24 V

Pression de service (max.): 8 bar

Température de fonctionnement: –10 °C (min)

Plage de température des médias: 50 °C (max)

Référence fabricant: 64.025 24V DC

Modèle: Vanne de siège NC 2/2 voies

Pression de service (min.): 0 bar

Température de fonctionnement min.: –10 °C

Matériau isolant: NBR

Fonction: 2/2 voies

Température max. des médias: 50 °C

Milieu d'utilisation: air comprimé filtré

Largeur nominale: 1 mm

Largeur: 16.0 mm

Hauteur: 47.0 mm

Longueur: 26.5 mm

Mode de fonctionnement: position de repos fermée

Valeur Kv: 0.45 l/min

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Betriebsdruck (max.)

Kendrion Magnetventil 64.025 24V DC 24 V Nennweite (Details) 1 mm Ruhestellung geschlossen 1 St.

Code produit :3168437

Livraison le ven. 27 novembre

Conrad Electronic

Ce produit

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Kendrion Magnetventil 64.001 24V DC 24 V Nennweite (Details) 1 mm Direktwirkend 1 St.

Code produit :3168431

Livraison le ven. 27 novembre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 145.95^*

Kendrion Magnetventil 64.011 12V DC 12 V Nennweite (Details) 0.5 mm Ruhestellung geschlossen 1 St.

Code produit :3168375

Livraison le ven. 27 novembre

Conrad Electronic

12 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Kendrion Magnetventil 64.011 24V DC 24 V Nennweite (Details) 0.5 mm Direktwirkend 1 St.

Code produit :3168391

Livraison le ven. 27 novembre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 157.95^*

Kendrion Magnetventil 64.017 24V DC 24 V Nennweite (Details) 1 mm 1 St.

Code produit :3168396

Livraison le ven. 27 novembre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 167.95^*

Kendrion Magnetventil 64.025 12VDC 12 V Nennweite (Details) 1 mm Ruhestellung geschlossen 1 St.

Code produit :3168409

Livraison le ven. 27 novembre

Conrad Electronic

12 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 147.95^*

Kendrion Magnetventil 64.054 12VDC 12 V Nennweite (Details) 1.5 mm Direktwirkend 1 St.

Code produit :3168406

Livraison le ven. 27 novembre

Conrad Electronic

12 V

5 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 137.95^*

Kendrion Magnetventil 64009 24 V Nennweite (Details) 1 mm Direktwirkend 1 St.

Code produit :3168389

Livraison le ven. 23 octobre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Kendrion Magnetventil 65.111 24VDC 24 V M5 Nennweite (Details) 1 mm Direktwirkend 1 St.

Code produit :3168407

Livraison le ven. 27 novembre

Conrad Electronic

24 V

8 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 145.95^*

Kendrion Magnetventil 65.231 24VDC 24 V Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :3168441

Livraison le ven. 27 novembre

Conrad Electronic

24 V

3 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 161.95^*

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3168437 Kendrion Soupape à aimant 64.025 24V DC 24 V Largeur nominale (détails) 1 mm position de repos fermée 1 pc(s)

Description

Livré sans prise d'appareil et raccords pneumatiques affectés pour indice de protection IP 65, à commander séparément, micro-électrovannes type Kuhnke 64.0. Vanne de siège 2/2 ou 3/2, à commande directe; durée d'enclenchement: ED 100%, indice de protection: IP 65 (avec prise d'appareil à commander séparément et raccords pneumatiques occupés), contact de protection: Standard, type de construction: Avec socle standard, boîtier: CuZn, joints: NBR, position de montage : arbitraire, raccordement électrique : via prise d'appareil, raccordement central : normalisé NW Dimensions, moyenne : Medium : air comprimé filtré, huilé ou filtré non huilé ou autre milieu gazeux de viscosité admissible selon ISO-VG 10. Température de fonctionnement : de -10 à +50 °C, dimensions de base avec culot : H 47,0, L 26,5, B 16,0 mm. Modèle 2/2 voies NC pour courant continu avec NW 1,0 et 8,0 bar puissance de pression type 64.025. Fonction : NC (position zéro fermée), puissance de bobine : env. 4,6 W, puissance de retour : 0,15 W, temps de serrage : env. 5,0 à 10 ms, temps de chute : env. 3,0 à 5,0 ms, diamètre nominal : NW 1,0, débit : selon diagramme, valeur kV : 0,45 l/min. Caractéristiques techniques (type, tension nominale, résistance nominale, courant nominal) : 64 025 24 V, 124 ohms, 193 ma

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
