Jumo 2 points de réglage Déclencheur thermique 149 °C (max.) Relais 16 A

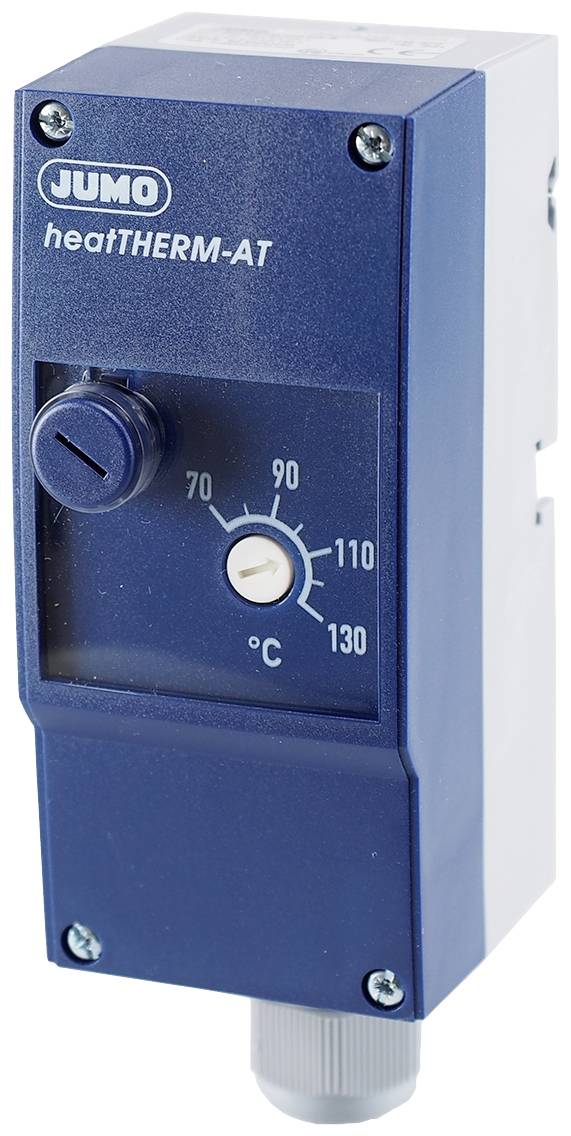

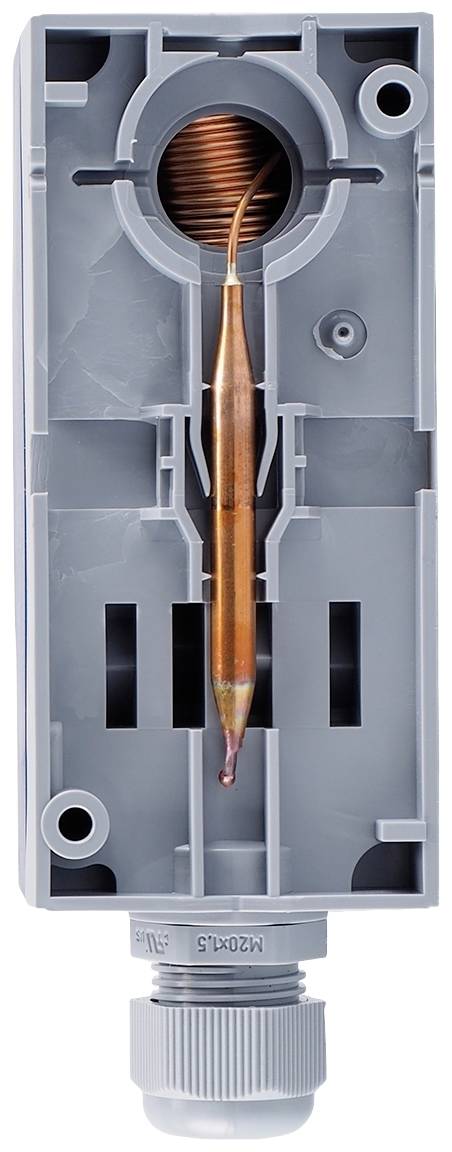

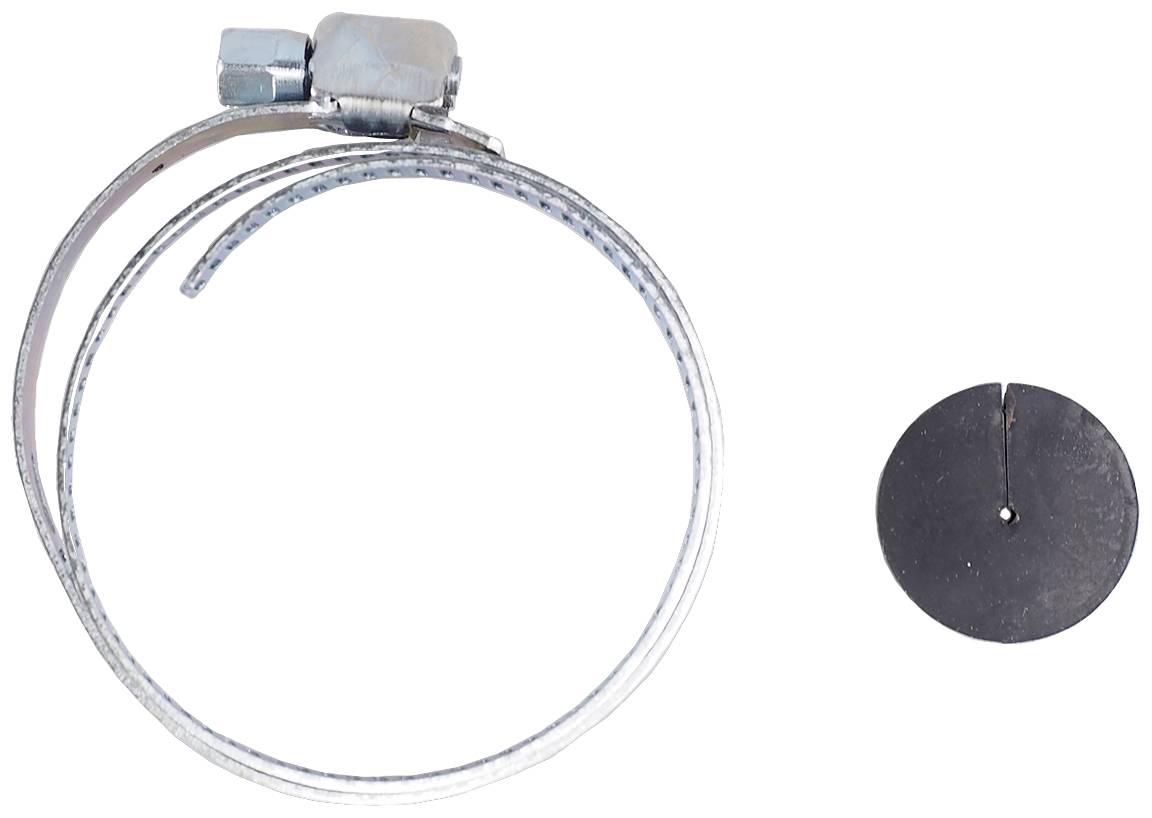

Grâce à son boîtier robuste en plastique de haute qualité, le thermostat de montage mécanique à 1 pôle avec contact de commutation est très robuste et peut être utilisé même dans des conditions difficiles. Le système de mesure utilisé fonctionne selon le principe de dilatation du liquide et peut être utilisé sans problème jusqu'à une température de sonde maximale admissible de 149 °C. La sonde ronde en cuivre lisse a un diamètre de 6 mm avec une longueur de sonde d'environ 66 mm. Le câble à distance du thermostat est également enroulé en cuivre et, lors de la livraison, dans l'intérieur du boîtier. Tout en respectant un rayon de courbure de 5 mm, le câble de transport peut être sorti du boîtier selon les besoins et posé de manière flexible. Le manchon de protection en laiton, nickelé, fourni, a un diamètre de 8 mm et peut être monté avec un filetage G 1/2 forme A selon DIN 3852/2. La température ambiante maximale autorisée sur le boîtier (indice de protection IP54) est de 80 °C. La fixation du boîtier s'effectue directement sur la partie inférieure du boîtier sous la forme d'un montage mural ou sur un tuyau à l'aide d'une bride de serrage. A l'aide d'un tournevis, la température d'arrêt souhaitée peut être réglée facilement sur une échelle après la diminution du couvercle du boîtier. Grâce à une rondelle de contrôle dans le couvercle du boîtier, la température de coupure réglée peut être affichée à tout moment. Le limiteur de température de sécurité se caractérise par une précision de point de commutation élevée de +0/-5 K dans la moitié supérieure de l'échelle. La compensation de température intégrée réduit au minimum les influences de température ambiante sur la tête de commutation. Un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est nécessaire pour la mesure de la température. La connexion électrique s'effectue par bornes PushIn©, ce qui réduit considérablement le temps d'installation par rapport aux bornes à vis conventionnelles. La puissance de commutation maximale autorisée est de 230 V AC / 16 A. Le contact de commutation (borne 2) s'ouvre une fois la température réglée atteinte et le contact de signalisation (borne 4) est fermé simultanément. Le contact de commutation se verrouille automatiquement et ne peut être déverrouillé manuellement qu'après refroidissement de la température au niveau de la sonde d'environ 10 K. Lorsque la température au niveau du capteur est inférieure à -20 °C, le circuit entre la borne 1 et la borne 2 s'ouvre également, mais se referme en cas d'augmentation de la température En cas de destruction du système de mesure, le circuit est ouvert en permanence, il n'est plus possible de le déverrouiller. Le contact de commutation est alors en position neutre. Le limiteur de température de sécurité est très flexible et s'utilise aussi bien dans l'automatisation des bâtiments que dans les techniques de chauffage, de climatisation et de ventilation. Les autres domaines d'application incluent l'industrie du plastique, la construction d'appareils et de machines, la construction de fours et la surveillance de la température dans les armoires de laboratoire et de climatisation. L'appareil est conforme aux normes DIN en 14597 et DGRL et est certifié EAC.
