Name: Interrupteur à coupure en charge; noir 4 pôles 16 mm² 16 A 1 NO (T), 1 NF (R) 690 V/AC Type de conducteur = N Siemens 3L
Brand: Siemens
SKU: 1701822
Availability: BackOrder

Un interrupteur électrique de Siemens avec les inscriptions 'I' pour Marche et 'O' pour Arrêt. L'interrupteur est positionné sur Arrêt.

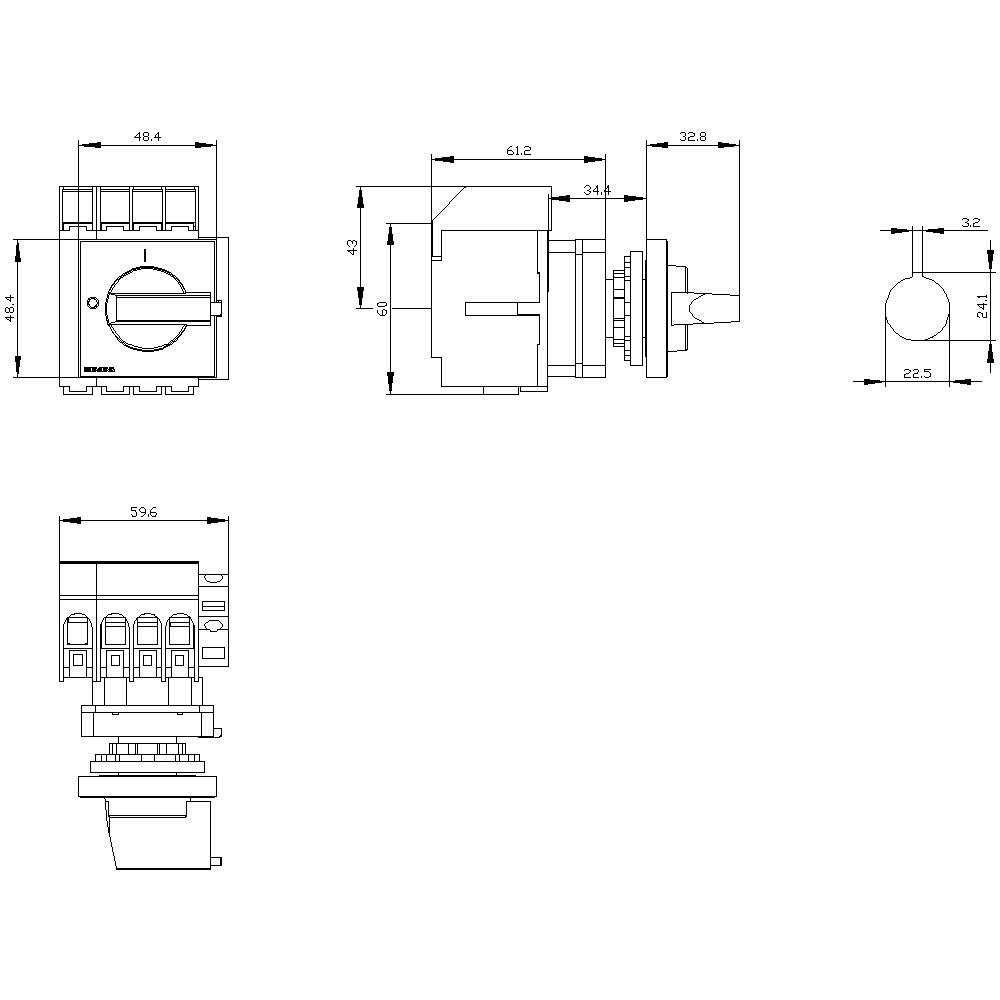

Le schéma montre les vues de face, de côté et de dessus d'un interrupteur avec des dimensions précises en millimètres, incluant la hauteur et la largeur.

1/2

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

16 A

Type de contact

1 NO (T)

1 NF (R)

Fiche technique (PDF)

Livraison le ven. 13 novembre

Nombre

pièce(s)

Total (CHF 49.95 / pièce(s))

CHF 49.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP65
Tension d'isolement : 690 V
Fréquence de fonctionnement : 50/60 Hz
Température ambiante : -25 °C à +55 °C
Résistance à la tension de choc : 6 kV
Durée de vie mécanique : 100000
Durée de vie électrique : 6000
Couleur de l'élément de commande : noir
Puissance dissipée : 2 W.

Type de produit: Interrupteur à coupure en charge;

Type de contact: 1 NO (T)
1 NF (R)

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Couleur: noir

Section: 16 mm²

Nombre de pôles: 4

Dim.: (Ø x H) 22.5 mm x 60 mm

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Modèle: Interrupteur principal

Type de conducteur: N

Largeur: 60 mm

Hauteur: 60 mm

Profondeur: 114 mm

Diamètre: 22.5 mm

: 6 kW

: 1

: 1

: 16 A

: 4

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: FAUX

: Wing knob

: VRAI

: VRAI

: VRAI

: 8 kW

: 0.5 kA

: Black

: FAUX

: FAUX

: VRAI

: FAUX

: FAUX

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 16 A

: FAUX

: 16

: Other

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Querschnitt

Polzahl

Produkt-Art

Nennspannung

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Code produit :1744386

Livraison le ven. 6 novembre

Conrad Electronic

16 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Code produit :1744384

Livraison le ven. 6 novembre

Conrad Electronic

16 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Code produit :1703073

Livraison le ven. 13 novembre

Conrad Electronic

25 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Code produit :1699137

Livraison le ven. 6 novembre

Conrad Electronic

25 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Code produit :1741547

Livraison le ven. 13 novembre

Conrad Electronic

32 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Code produit :1748476

Livraison le ven. 6 novembre

Conrad Electronic

32 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Code produit :1741759

Livraison le ven. 13 novembre

Conrad Electronic

40 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Code produit :1741757

Livraison le ven. 6 novembre

Conrad Electronic

40 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Code produit :1741792

Livraison le ven. 13 novembre

Conrad Electronic

63 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Code produit :1748481

Livraison le ven. 6 novembre

Conrad Electronic

63 A

16 mm²

Lasttrennschalter

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1701822 Interrupteur à coupure en charge; noir 4 pôles 16 mm² 16 A 1 NO (T), 1 NF (R) 690 V/AC Type de conducteur = N Siemens 3L

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1701822 Interrupteur à coupure en charge; noir 4 pôles 16 mm² 16 A 1 NO (T), 1 NF (R) 690 V/AC Type de conducteur = N Siemens 3L

Description

Interrupteur de séparation de charge 3LD3, Iu 16 A Interrupteur principal 3 broches + N Puissance de fonctionnement assignée à AC-23 A à 400V 7,5kW Fixation avant Interrupteur de base avec fixation à trou central 22,5mm Entraînement à bouton noir 48x48 mm avec interrupteur auxiliaire 1OE+1S Interrupteur principal et ARRÊT d'urgence SENTRON 3LD3 pour l'ARRÊT de charge en toute sécurité dans de nombreuses zones, moteurs de climatisation et de ventilation dans les armoires de commande ou de commande, en particulier pour les petites machines telles que scies, compresseurs, pompes, bétonnières, perceuses, Machines à fraiser ou à travailler le bois.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 63 A grâce à la fermeture de l'entraînement rotatif. Utilisable de manière polyvalente grâce aux approbations internationales. Une taille mécanique pour cinq tailles électriques.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.

Ce texte a été traduit par une machine.
