Name: Interrupteur à coupure en charge; 4 pôles 100 A 4 inverseurs (RT) 690 V/AC Siemens 3KD30402NE100
Brand: Siemens
SKU: 1735772
Availability: BackOrder

Schéma d'un interrupteur électrique : Le circuit électrique est divisé en trois sections verticales, identifiées par 1, 3, 5 et 2, 4, 6.

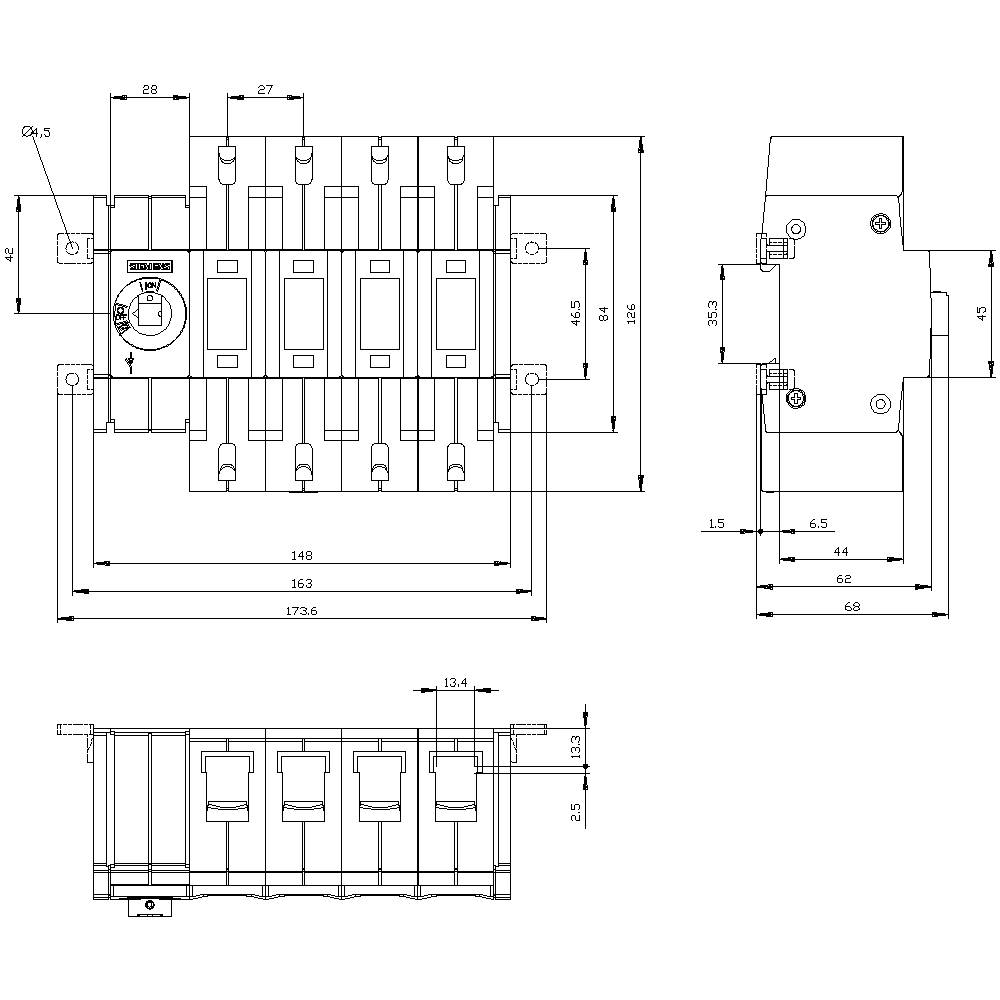

Dessin technique d'un interrupteur avec des dimensions précises en millimètres. Présente une vue de dessus, une vue latérale et une vue de face.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

100 A

Type de contact

4 inverseurs (RT)

Fiche technique (PDF)

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 175.95 / pièce(s))

CHF 175.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Tension d'isolement : 1000 V
Température ambiante : -25 °C à +70 °C
Résistance à la tension de choc : 8 kV
Durée de vie mécanique : 15000
Durée de vie électrique : 1500
Puissance dissipée : 7.2 W
Modèle de raccordement électrique : borne de châssis
Taille du coupe-circuit de charge : 2
Type de fixation : fixation à vis et sur rail DIN 35 mm

Type de produit: Interrupteur à coupure en charge;

Type de contact: 4 inverseurs (RT)

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Nombre de pôles: 4

Dim.: (l x H x P) 148 x 126 x 68 mm

Courant nominal: 100 A

Courant nominal - arrondi: 100 A

Modèle: Interrupteur

Largeur: 148 mm

Hauteur: 126 mm

Profondeur: 68 mm

: 0

: 0

: 100 A

: 4

: IP20

: 4

: 1

: FAUX

: FAUX

: Frame clamp

: VRAI

: None

: VRAI

: VRAI

: VRAI

: 55 kW

: 4 kA

: Other

: VRAI

: FAUX

: FAUX

: VRAI

: VRAI

: 1000 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FAUX

: 100

: Other

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Produkt-Art

Kontaktart

Hilfsschalter 5 A 1 Wechsler Siemens 3KD91031

Code produit :1704708

Livraison le ven. 13 novembre

Conrad Electronic

5 A

Hilfsschalter

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30340NE100

Code produit :1735767

Livraison le ven. 27 novembre

Conrad Electronic

100 A

Lasttrennschalter

3 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30340NE400

Code produit :1735768

Livraison le ven. 27 novembre

Conrad Electronic

100 A

Lasttrennschalter

3 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30342NE100

Code produit :1735769

Livraison le lun. 16 novembre

Conrad Electronic

100 A

Lasttrennschalter

3 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30342NE400

Code produit :1751265

Livraison le lun. 16 novembre

Conrad Electronic

100 A

Lasttrennschalter

3 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30300NE100

Code produit :1748631

Livraison le ven. 13 novembre

Conrad Electronic

100 A

Lasttrennschalter

4 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30300NE200

Code produit :1735763

Livraison le lun. 16 novembre

Conrad Electronic

100 A

Lasttrennschalter

4 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30302NE100

Code produit :1735764

Livraison le lun. 16 novembre

Conrad Electronic

100 A

Lasttrennschalter

4 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30302NE200

Code produit :1735765

Livraison le lun. 16 novembre

Conrad Electronic

100 A

Lasttrennschalter

4 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30320NE100

Code produit :1702364

Livraison le lun. 16 novembre

Conrad Electronic

100 A

Lasttrennschalter

4 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 175.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1735772 Interrupteur à coupure en charge; 4 pôles 100 A 4 inverseurs (RT) 690 V/AC Siemens 3KD30402NE100

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1735772 Interrupteur à coupure en charge; 4 pôles 100 A 4 inverseurs (RT) 690 V/AC Siemens 3KD30402NE100

Description

Interrupteur de séparation de charge 100A, Baugr. 2, 4 broches traction avant gauche Appareil de base sans poignée borne de cadre Interrupteur de charge 3KD à 1600 A comme interrupteur principal, D'ARRÊT d'urgence ou de réparation puissant. Les disjoncteurs de charge 3KD jusqu'à 1600 A de Siemens offrent une protection individuelle et une grande fiabilité des installations dans l'industrie, les infrastructures et les installations. En tant qu'interrupteur principal, d'ARRÊT d'urgence ou de réparation, les disjoncteurs de charge 3KD mettent en service le matériel électrique sous charge et offrent une fonction et une distance de séparation de sécurité dans les circuits basse tension. 1. Protection contre les accidents électriques. 2. Technique robuste pour une grande fiabilité des installations. 3. Utilisation multiple avec des types de raccords et d'entraînements variables. 4. Facile à remplacer par des fonctions supplémentaires grâce à une large gamme de fonctions 5. Montage rapide sur le rail DIN chez Baugr?en jusqu'à 200 A. 6. Ingénierie efficace grâce à des données CAx complètes. 7. Documentation simple avec le configurateur manuel. 8. Convient aux installations éoliennes et solaires.

Ce texte a été traduit par une machine.
