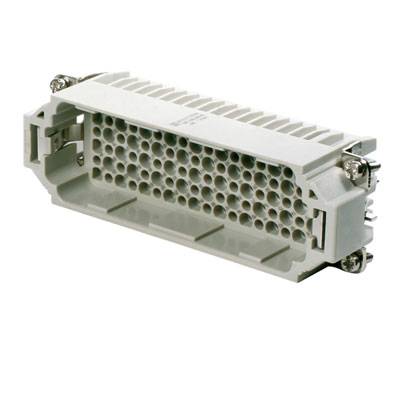

Insert mâle HDC HDD 108 MC Weidmüller Contenu: 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert mâle
Connexion
à sertir
Série
RockStar® HDC HDD
Spécificités
avec alliage de cuivre
Nombre total de pôles
108 + PE
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 19.38 / pièce(s))
CHF 19.38
excl. TVA
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Insert mâle
- HDC HDD 108 MC
Caractéristiques techniques
- Poids net: 67 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 34 mm
- hauteur : 33 mm
- profondeur : 111 mm
- longueur culot : 111 mm
- taille : 8
- séries : tension
- de mesure HDD (DIN en 61984) :
- tension de mesure 250 V selon UL/CSA :
- 600 V AC/DC tension nominale (DIN en 61984) :
- 4 kV courant nominal (DIN en 61984) :
- Classe de inflammabilité 10 A selon UL 94: V-0
- résistance de passage: ≤ 4mΩ
- matière isolante: PC renforcé de fibre de verre (UL listé et certifié rail)
- groupe d'isolation: IIIa
- cycles de branchement AG: ≥ 500
- cycles de branchement au: ≥ 500
- type de raccordement PE: Raccord à vis
- section de raccordement de conducteur AWG (PE), max.: AWG 14
- section de raccordement de conducteur (PE), min.: AWG 20
- longueur de dénudage:
- Connecteur PE: 8 mm
- Couple de serrage de 10 mm max. Raccord PE :
- couple de serrage de 1,5 Nm min. Raccord PE :
- vis de fixation 1,2 Nm : m 4
- dimensions de lame cruciforme : taille
- de lame PZ1 fente (connecteur PE) : SD 0,6 x 3,5, SD 0,8 x 4,0
- hauteur connecteur : 35 mm
- Type de produit
Insert mâle
- Série
RockStar® HDC HDD
- Spécificités
avec alliage de cuivre
- Connexion
à sertir
- Nombre total de pôles
108 + PE
- Section du conducteur (max.)
2.5 mm²
- Nombre de pôles
108
- Section du conducteur (min.)
0.14 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
34
33 mm
111 mm
250 V
108
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.05 mm²
VRAI
Other copper alloys
10 A
Thermoplastic
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 202856 Insert mâle HDC HDD 108 MC Weidmüller Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 202856 Insert mâle HDC HDD 108 MC Weidmüller Contenu: 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
