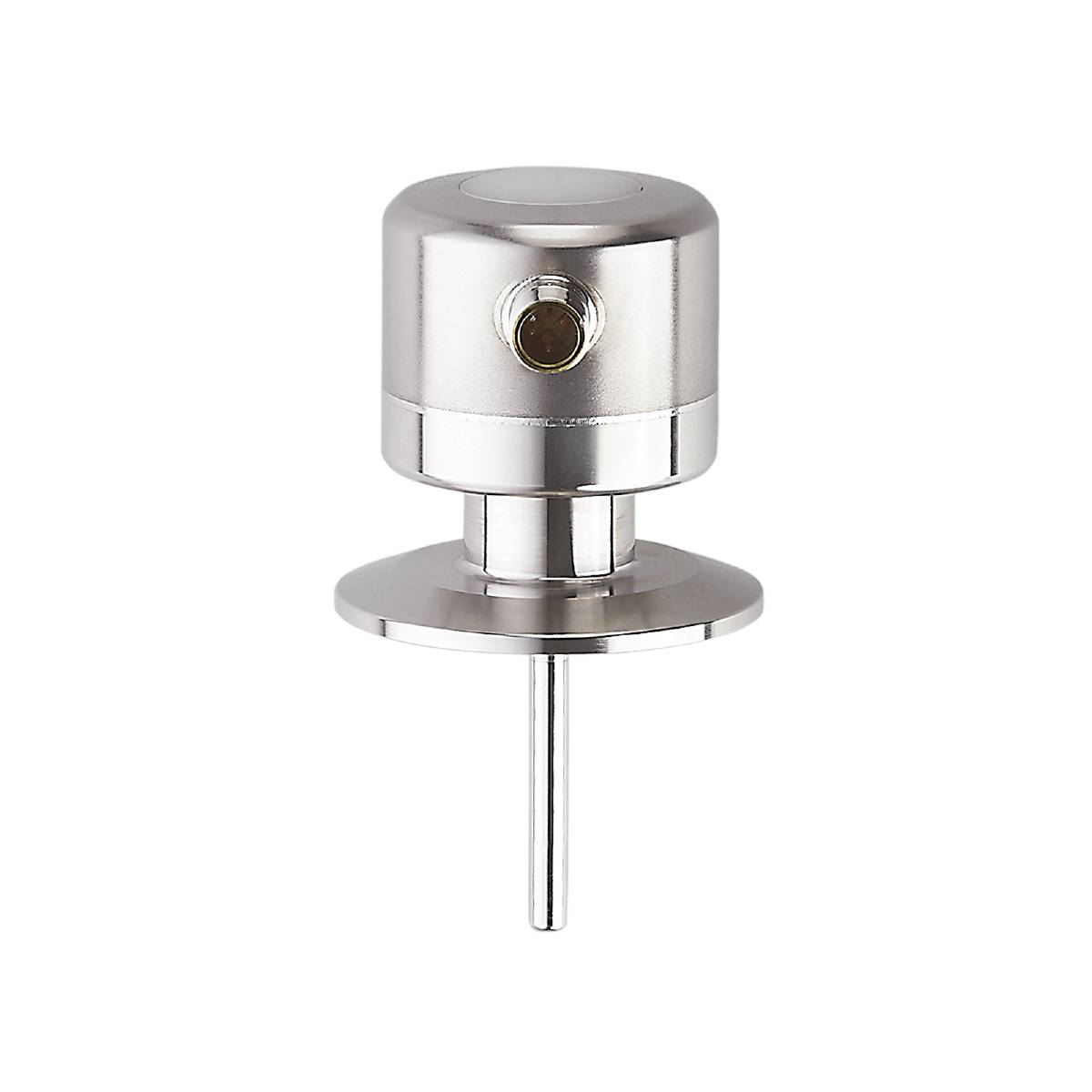

ifm Electronic TCC911 TCC911 Transmetteur de température -25 à 160 °C 0.02 %/°C 1 NF (R), analogique
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Transmetteur de température
Plage de mesure thermométrique (min.)
-25 °C
Plage de mesure de température (max.)
160 °C
Branchement
M12
Type
TCC911
Fiche technique (PDF)
Nombre
Total (CHF 508.74 / pièce(s))
CHF 508.74
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
EMETTEUR de température ifm TCC911
- Notification immédiate des écarts de précision
- Amélioration de la sécurité de la qualité entre les intervalles d'étalonnage
- Modèle robuste pour des mesures précises et durables dans un environnement exigeant
- Surveillance transparente du capteur grâce à l'enregistrement des valeurs de diagnostic
- La fonction simulation simplifie l'installation
- Sortie analogique précise et communication confortable via IO-Link
Caractéristiques techniques
- Dimensions [mm] : Ø 50 / L = 114,8
- Courant de sortie analogique [ma] : 4...20
- Dynamique de réponse T05 / T09 [s] : 1,5 / 4
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 1
- Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
- Révision IO-Link : 1.1
- Elément de mesure température : 1 x PT 1000
- NORME SDCI : IEC 61131-9 CDV
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -25...70
- Plage de mesure du réglage d'usine : -10...150 °C / 14...302 °F.
- Résolution sortie analogique - lecture [K] : 0,05
- Modèle de protection contre les courts-circuits : cadencé
- Fonction de sortie : contact NC ; (signal de diagnostic)
- Signal de sortie : signal analogique ; IO-Link ; état de contrôle d'étalonnage
- Classe de port maître requise : A.
- Temps de mise en veille [s] : 6
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement [V] : 18...32 DC ; (« supply class 2 » selon cULus)
- Intensité de courant durable de la sortie de commutation DC [ma] : 100
- Sortie de diagnostic : état de contrôle d'étalonnage et diagnostic d'erreur
- Résistance à la pression [bar] : 160
- Longueur de montage EL [mm] : 50
- Version électrique : PNP/NPN
- Précision de la sortie analogique [K] : ± 0,2
- Précision IO-Link [K] : ± 0,2
- Nombre total de sorties : 2
- Poids [g] : 408.200
- Par paliers de [K] : 0,05
- Résolution IO-Link température [K] : 0,01
- Limite de contrôle d'étalonnage [K] : 0,5...3
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...100
- Max. Bürde [Ω] : (UB - 15 V) x 50
- max. Chute de tension sortie de commutation DC [V] : 2
- Milieux : liquides et gazeux
- Plage de mesure [°C] : -25...160
- Plage de mesure [°F] : -13...320
- Min. Durée du cycle de traitement [ms] : 4.4
- MTTF : 329
- Texture de surface Ra/Rz des surfaces en contact avec les médias : Ra : < 0,8
- Possibilités de paramétrage : unité d'affichage; échelle sortie analogique; limite de contrôle d'étalonnage; logique de commutation sortie de diagnostic; mode de simulation
- Profils : capteur de mesure numérique, profil commun, transfert de blob
- Raccord process : Clamp DN50 (2") DIN 32676 (ISO 2852)
- Données de processus analogiques : 1
- Données de processus binaires : 1
- Elément de référence : 1 x NTC
- INDICE DE PROTECTION : IP 68 ; IP 69K
- Indice de protection: III
- Mode SIO : oui
- Diamètre de tige [mm] : 6
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant [ma] : 10 ; (24 V)
- Coefficient de température sortie analogique plage de mesure : < ± 0,02 ; (en cas d'écart par rapport à la condition de référence : 25 °C ± 5 °C)
- Coefficient de température IO-Link: < ± 0,01; (en cas de déviation par rapport à la condition de référence 25 ± 5 °C)
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Watchdog intégré : oui
- Matériaux en contact avec Medium : 1.4404 (acier inoxydable / 316L) ; PEEK
- Type de produit
Transmetteur de température
- Type
TCC911
- Sorties
PNP
NPN
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Plage de mesure thermométrique (min.)
-25 °C
- Plage de mesure de température (max.)
160 °C
- Plage de mesure de température
-25 à 160 °C
- Branchement
M12
- Matériau du boîtier
acier inoxydable
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
32 V/DC
- Tension de fonctionnement
18 - 32 V/DC
- Précision
0.2 K
- Type de contact
1 NF (R)
analogique
- Coefficient de température
0.02 %/°C
- Longueur
114.8 mm
- Diamètre
50 mm
- Dim.
(Ø x L) 50 mm x 114.8 mm
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3321440 ifm Electronic TCC911 TCC911 Transmetteur de température -25 à 160 °C 0.02 %/°C 1 NF (R), analogique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321440 ifm Electronic TCC911 TCC911 Transmetteur de température -25 à 160 °C 0.02 %/°C 1 NF (R), analogique
Description
EMETTEUR de température ifm TCC911
