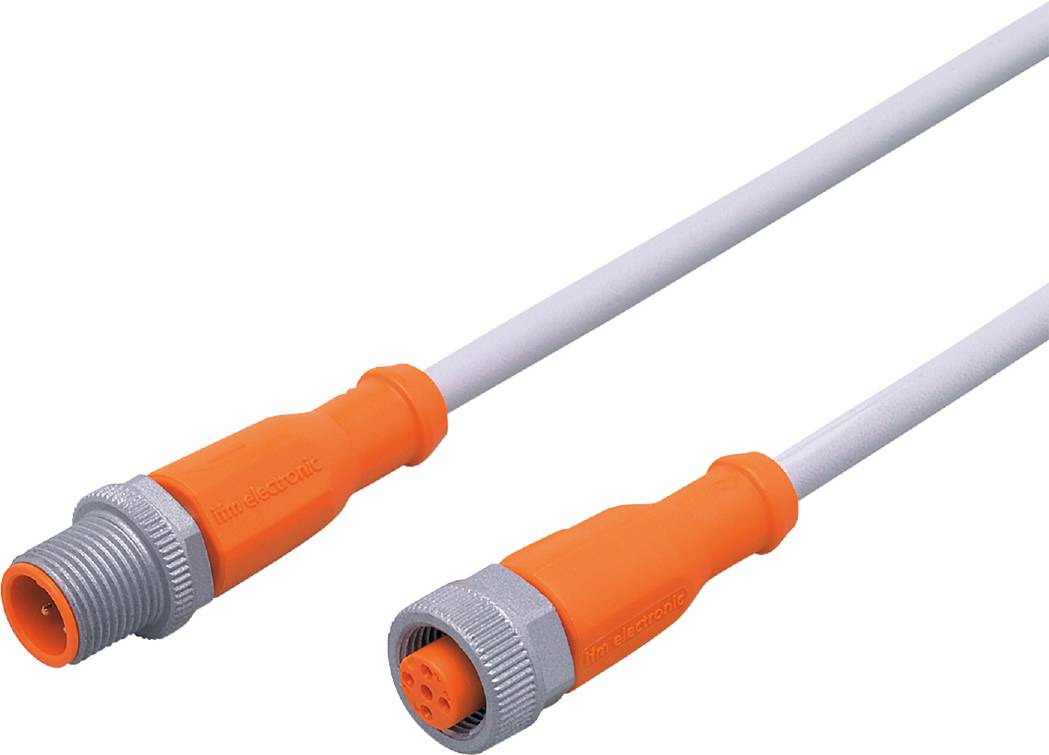

ifm Electronic EVW048 Jonction M12 mâle, droit, femelle, droit 0.3 m Nombre de pôles: 5, 5 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Jonction
Forme
mâle, droit
femelle, droit
Coté A
M12
Coté de raccordement B
M12
Nombre de pôles
5
5
Fiche technique (PDF)
Nombre
Total (CHF 24.93 / pièce(s))
CHF 24.93
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble de connexion ifm EVW048
- Câble PUR résistant aux étincelles avec aptitude à la chaîne de traction
- Ecrou avec revêtement spécial anti-transpiration
- Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
- Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
- Protection fiable du joint torique contre la destruction par une butée mécanique fixe
Caractéristiques techniques
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 2.; contrainte de torsion: ± 180 °/M.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -25...90
- Application : applications de soudage
- Caractéristique spéciale : sans silicone ; sans halogène ; contacts dorés ; aptitude à la chaîne de traction
- TENSION DE FONCTIONNEMENT [V] : < 60 AC/DC
- Poids [g] : 47 500
- Câble : 2. - Câble : 0,3 m, PUR, sans halogène, gris, Ø 5,1 mm; non réticulé par rayonnement (recyclable); résistant aux étincelles de soudage; 5 x 0,34 mm² (42 x Ø 0,1 mm)
- Humidité du roulement [%] : 10...100
- Température de stockage [°C] : -25...55
- INDICE DE PROTECTION : IP 65; IP 67; IP 68; IP 69K
- Classe de protection : II
- Sans silicone : oui
- Connecteur : 1.connecteur - disposition des broches : 063 - connecteur : 1 x M12, droit ; codage : A ; verrouillage : laiton, revêtement anti-adhésif ; contacts : dorés; couple de serrage : 0,6...1,5 Nm / 3.prise - disposition des broches : 0017 - connecteur : 1 x M12, droit ; codage : A ; verrouillage : laiton, revêtement anti-adhésif ; contacts : dorés ; couple de serrage : 0,6 à 1,5 Nm
- Capacité de charge totale [A] : 4
- Charge de courant totale (UL) [A] : 3
- La température ambiante se déplace [°C] : -25...90
- Matériau de l'écrou-raccord : laiton, revêtement anti-adhésif
- Type d'emballage
Piece
- Type
EVW048
- Type de produit
Jonction
- Forme
mâle, droit
femelle, droit
- Coté A
M12
- Coté de raccordement B
M12
- Nombre de pôles
5
5
- Longueur de câble
0.3 m
- Materiau de la gaine
PUR
- Tension nominale
60 V DC/AC
- Ø extérieur
5.1 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
A
- Revêtement du contact
doré
- Spécificités
résistant aux étincelles de soudure
- Température min.
-25 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
EVW048
- Contenu
1 pc(s)
- Diamètre de câble
5.1 mm
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3316111 ifm Electronic EVW048 Jonction M12 mâle, droit, femelle, droit 0.3 m Nombre de pôles: 5, 5 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3316111 ifm Electronic EVW048 Jonction M12 mâle, droit, femelle, droit 0.3 m Nombre de pôles: 5, 5 1 pc(s) Piece
Description
Câble de connexion ifm EVW048
