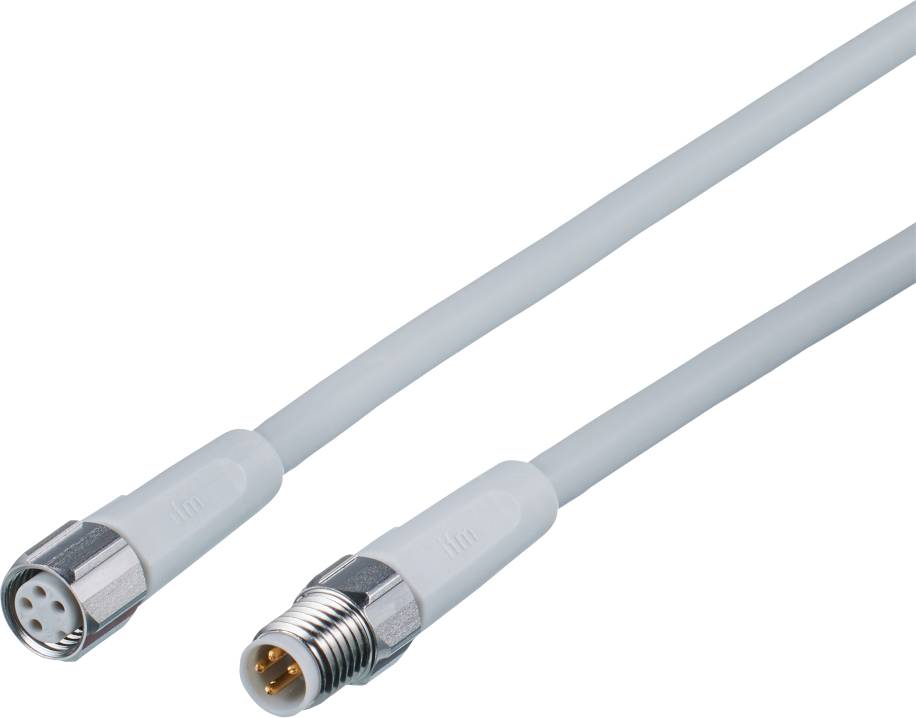

ifm Electronic EVF180 Jonction M8 mâle, droit, femelle, droit 1 m Nombre de pôles: 4, 4 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Jonction
Forme
mâle, droit
femelle, droit
Coté A
M8
Coté de raccordement B
M8
Nombre de pôles
4
4
Fiche technique (PDF)
3 pièce(s)
Nombre
Total (CHF 40.66 / pièce(s))
CHF 40.66
excl. TVA
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble de connexion ifm EVF180
- Pour une utilisation dans les zones d'hygiène et d'humidité dans l'industrie alimentaire
- Etanchéité durable et fiable même en cas de montage sans outil
- Large plage de températures de fonctionnement et degré de protection élevé
- Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
- Protection fiable du joint torique contre la destruction par une butée mécanique fixe
Caractéristiques techniques
- Dimensions [mm] : 10 x 10 x 36
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 1 Mio.; contrainte de torsion: ± 180 °/M.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -25...80
- Application : zones humides et sanitaires dans l'industrie alimentaire
- Caractéristique spéciale : sans silicone ; sans halogène ; contacts dorés ; aptitude à la chaîne de traction
- Tension de fonctionnement [V] : < 50 AC / < 60 DC ; (cULus : 30 AC / 30 DC)
- Poids [g] : 46.400
- Câble : 2. - Câble : 1 m, MPPE, sans halogène, gris, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)
- Humidité du roulement [%] : 10...100
- Température de stockage [°C] : -25...55
- INDICE DE PROTECTION : IP 65; IP 67; IP 68; IP 69K
- Indice de protection: III
- Sans silicone : oui
- Connecteur: 1.connecteur - disposition des broches: 0060 - connecteur: 1 x M8, droit; codage: A; corps de la poignée: PP; verrouillage: 1.4404 (acier inoxydable / 316L); contacts: Dorés; couple de serrage: 0,3...0,5 Nm / 3.prise - disposition des broches: 0014 - connecteur: 1 x M8, droit; codage: A; corps de la poignée: PP; verrouillage: 1.4404 (acier inoxydable); joint: 3EPDM: 1604 mm; contact: Inox; 0,3...0,5 Nm
- Capacité de charge totale [A] : 3
- La température ambiante se déplace [°C] : 5...80
- Matériau du joint : EPDM
- Matériau du corps de la poignée : PP
- Matériau de l'écrou-raccord : 1.4404 (acier inoxydable / 316L)
- Type d'emballage
Piece
- Type
EVF180
- Type de produit
Jonction
- Forme
mâle, droit
femelle, droit
- Coté A
M8
- Coté de raccordement B
M8
- Nombre de pôles
4
4
- Longueur de câble
1 m
- Materiau de la gaine
MPPE
- Tension nominale
50 V/AC
60 V/DC
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
4.9 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur
- Type de filetage côté du raccordement
M8
- Type de filetage connexion des câbles et montage
M8
- Codification
A
A
- Revêtement du contact
doré
- Spécificités
pour chaîne porte-câbles
- Température min.
-25 °C
- Température max.
80 °C
- Type de fermeture
à vis
- Référence fabricant
EVF180
- Contenu
1 pc(s)
- Diamètre de câble
4.9 mm
Documents & téléchargements
Fiche technique
Fiche technique 3316873 ifm Electronic EVF180 Jonction M8 mâle, droit, femelle, droit 1 m Nombre de pôles: 4, 4 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3316873 ifm Electronic EVF180 Jonction M8 mâle, droit, femelle, droit 1 m Nombre de pôles: 4, 4 1 pc(s) Piece
Description
Câble de connexion ifm EVF180
