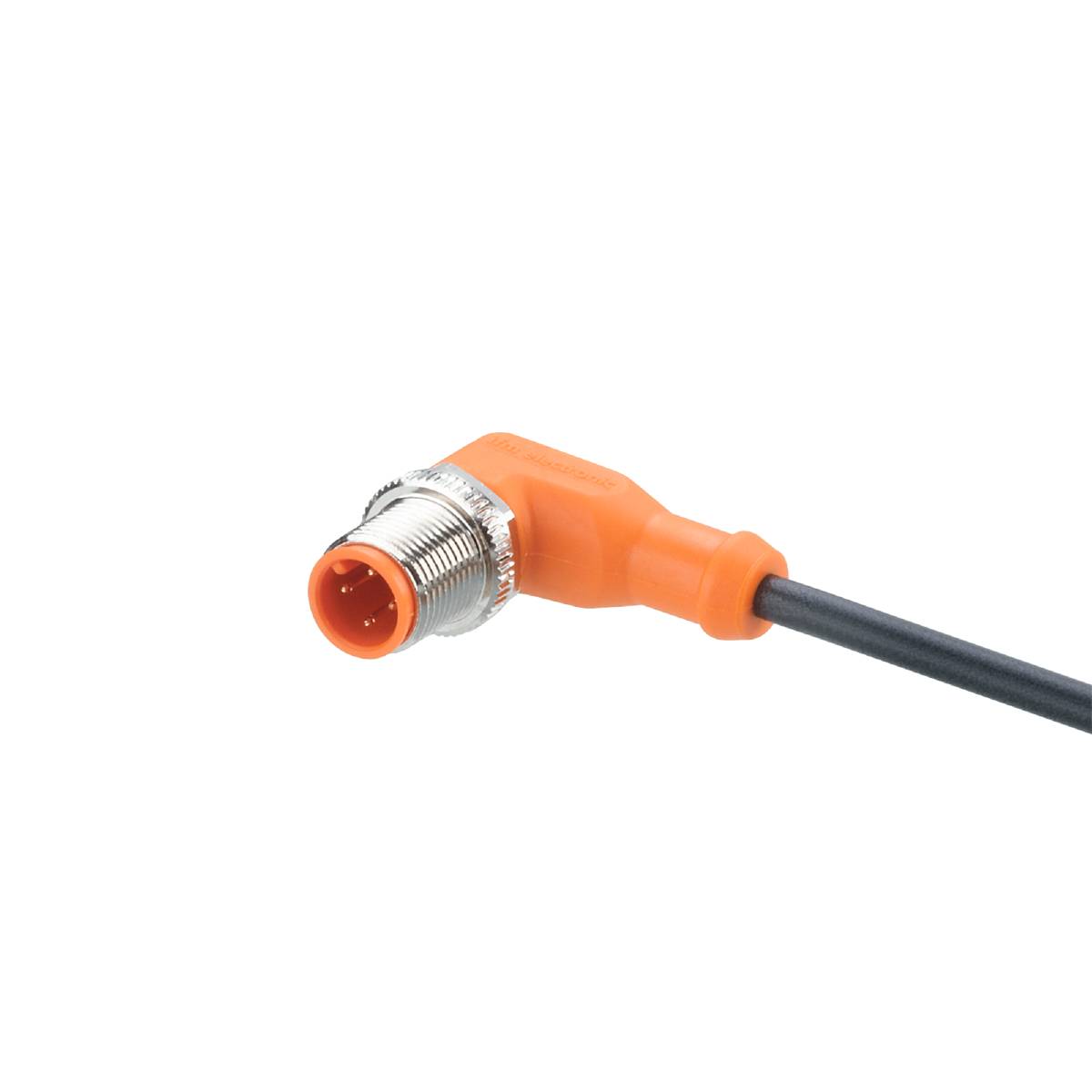

ifm Electronic EVCA05 Jonction M12 mâle, coudé 25 m Nombre de pôles: 4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Jonction
Forme
mâle, coudé
Norme de connecteur
Connectique Sensorik
Coté A
M12
Coté de raccordement B
extrémités ouvertes
Fiche technique (PDF)
4 pièce(s)
Nombre
Total (CHF 49.91 / pièce(s))
CHF 49.91
excl. TVA
Plus que 4 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble de raccordement ifm EVCA05 avec fiche
- Résistant aux huiles et aux lubrifiants de refroidissement
- Etanchéité durable et fiable même en cas de montage sans outil
- Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
- Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
- Large plage de températures de fonctionnement
Caractéristiques techniques
- Dimensions [mm] : 30,5 x 15,5 x 36,5
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 5 millions Mio; contrainte de torsion: ± 180 °/M.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -25...90
- Caractéristique spéciale : sans silicone ; sans halogène ; contacts dorés ; aptitude à la chaîne de traction
- TENSION DE FONCTIONNEMENT [V] : < 250 AC / < 300 DC
- Poids [g] : 678.400
- Câble : câble : 25 m, PUR, sans halogène, noir, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)
- Humidité du roulement [%] : 10...100
- Température de stockage [°C] : -25...55
- INDICE DE PROTECTION : IP 65; IP 67; IP 68; IP 69K
- Classe de protection : II
- Sans silicone : oui
- Connecteur : mâle - disposition des broches : 0001 - connecteur : 1 x M12, coudé ; codage : A ; corps de poignée : TPU, orange ; verrouillage : laiton, nickelé; contacts : dorés; couple de serrage : 0,6...1,5 Nm
- Capacité de charge totale [A] : 4
- La température ambiante se déplace [°C] : -25...90
- Matériau du corps de la poignée : TPU
- Matériau de l'écrou-raccord : laiton, nickelé
- Type
EVCA05
- Type de produit
Jonction
- Forme
mâle, coudé
- Norme de connecteur
Connectique Sensorik
- Coté A
M12
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
4
- Longueur de câble
25 m
- Materiau de la gaine
PUR
- Tension nominale
250 V/AC
300 V/DC
- Section de raccordement (max.)
0.34 mm²
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur mâle M12
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
- Matériau du contact
doré
- Revêtement du contact
doré
- Section max.
0.34 mm²
- Spécificités
résistant à l'huile
- Température min.
-25 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
EVCA05
- Contenu
1 pc(s)
- Diamètre de câble
4.3 mm
- Ø câble max.
4.3 mm
- Gamme de Ø de câble
4.3 mm (max)
- Conforme à la norme RoHS
oui
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3322620 ifm Electronic EVCA05 Jonction M12 mâle, coudé 25 m Nombre de pôles: 4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3322620 ifm Electronic EVCA05 Jonction M12 mâle, coudé 25 m Nombre de pôles: 4 1 pc(s)
Description
Câble de raccordement ifm EVCA05 avec fiche
