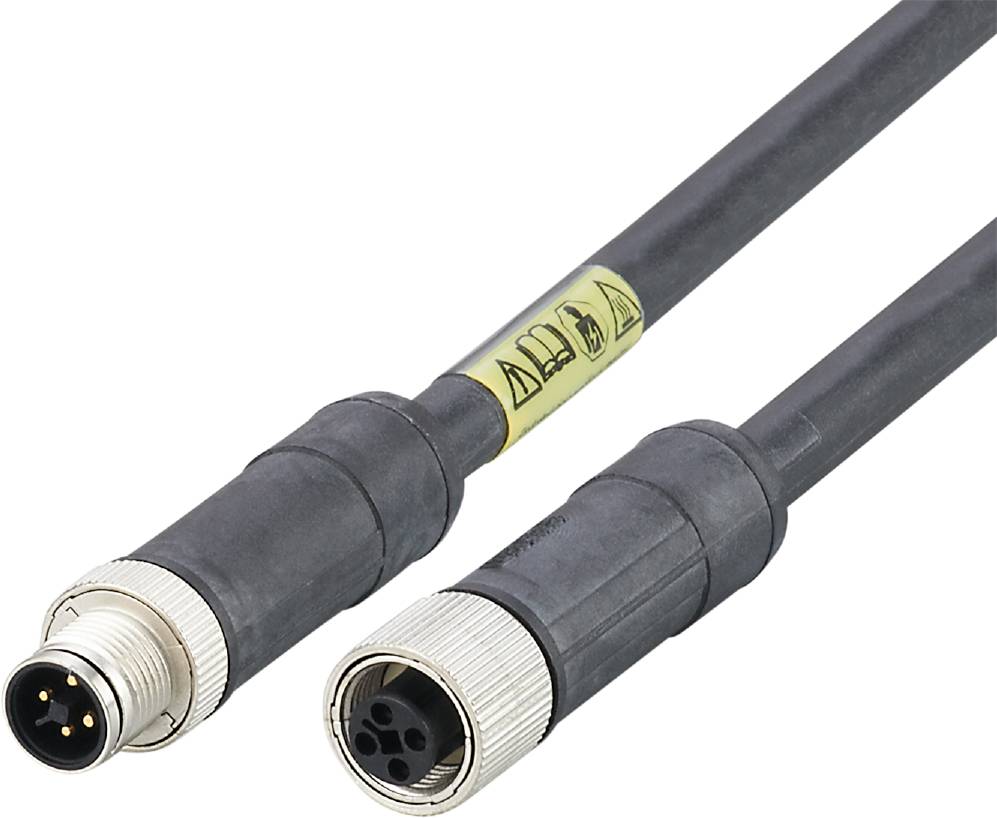

ifm Electronic E12425 Jonction M12 mâle, droit, femelle, droit 0.5 m Nombre de pôles: 4, 4 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Jonction
Forme
mâle, droit
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12
Coté de raccordement B
M12
Fiche technique (PDF)
Nombre
Total (CHF 73.96 / pièce(s))
CHF 73.96
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble de connexion ifm E12425
- Transmission de puissance élevée grâce à une très grande capacité de charge de courant
- Contacts dorés pour une transmission fiable du signal
- Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
- Large plage de températures de fonctionnement
- Protection contre les erreurs de branchement grâce à un codage spécial
Caractéristiques techniques
- Dimensions [mm] : 15,4 x 15,4 x 54,8
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; rayon de courbure en cas de pose fixe : min. 5 x diamètre du câble ; vitesse de déplacement : max. 3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 4.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -25...85
- Modèle : câble de panneau, codage T.
- Caractéristique spéciale : contacts dorés ; aptitude à la chaîne de traction
- Tension de fonctionnement [V] : < 60 DC
- Poids [g] : 105 400
- Câble : 2. - Câble : 0,5 m, PUR, noir; 4 x 1,5 mm²
- Indice de protection : IP67
- Connecteur : 1.connecteur - disposition des broches : 0183 - connecteur : 1 x M12, droit ; codage : T ; corps de poignée : PUR ; verrouillage : zinc moulé sous pression, nickelé; contacts: dorés / 3.prise - disposition des broches: 0182 - connecteur: 1 x M12, droit; codage: T; corps de poignée: PUR
- Capacité de charge totale [A] : 12
- Matériau du corps de la poignée : PUR
- Matériau de l'écrou-raccord : zinc moulé sous pression, nickelé
- Type d'emballage
Piece
- Type
E12425
- Type de produit
Jonction
- Forme
mâle, droit
femelle, droit
- Norme de connecteur
Connectique Sensorik
- Coté A
M12
- Coté de raccordement B
M12
- Nombre de pôles
4
4
- Longueur de câble
0.5 m
- Materiau de la gaine
PUR
- Tension nominale
60 V/DC
- Section de raccordement (max.)
1.5 mm²
- Section de câble (câblage capteur/actioneeur)
1.5 mm²
- Connexion
connecteur
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
T
T
- Matériau du contact
doré
- Revêtement du contact
doré
- Section max.
1.5 mm²
- Section (min.)
1.5 mm²
- Spécificités
pour chaîne porte-câbles
- Température min.
-25 °C
- Température max.
85 °C
- Référence fabricant
E12425
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3318363 ifm Electronic E12425 Jonction M12 mâle, droit, femelle, droit 0.5 m Nombre de pôles: 4, 4 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3318363 ifm Electronic E12425 Jonction M12 mâle, droit, femelle, droit 0.5 m Nombre de pôles: 4, 4 1 pc(s) Piece
Description
Câble de connexion ifm E12425
