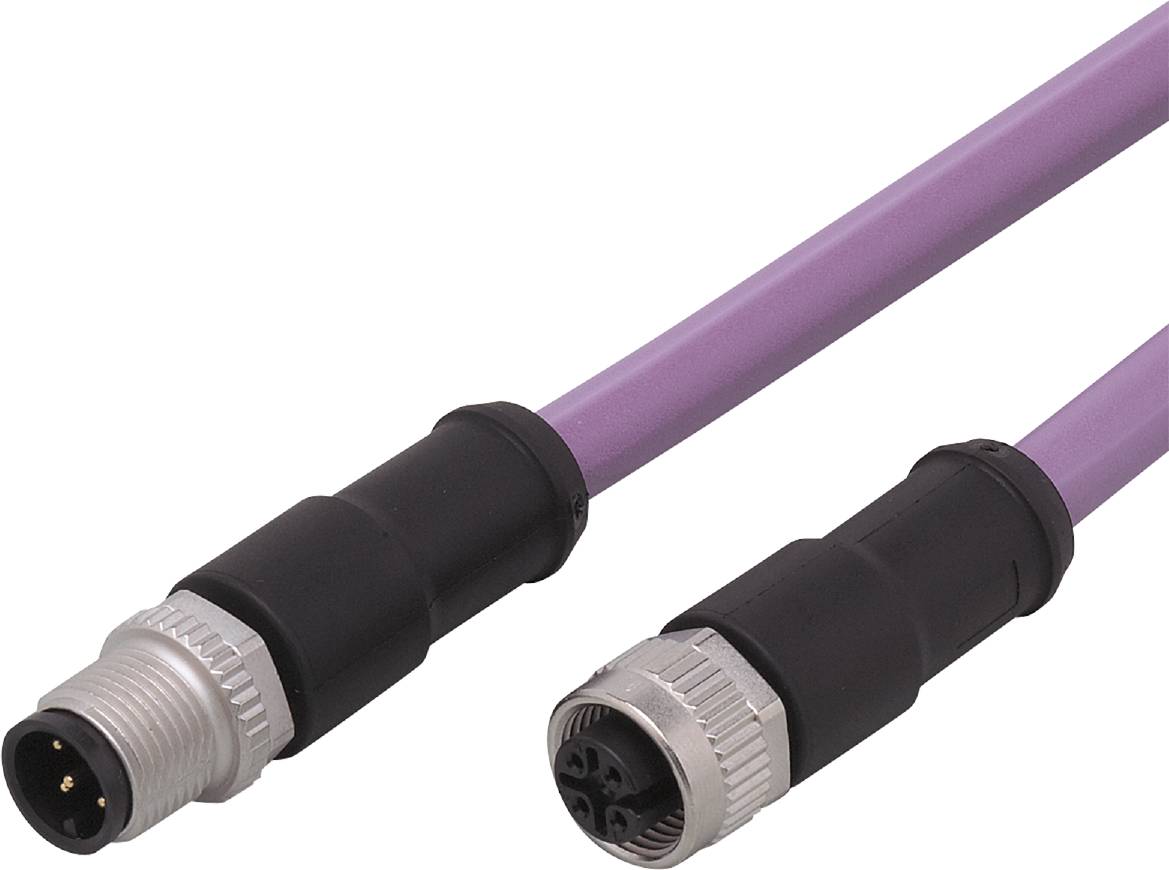

ifm Electronic E11591 Jonction M12 mâle, droit, femelle, droit 0.3 m Nombre de pôles: 5, 5 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Jonction
Forme
mâle, droit
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12
Coté de raccordement B
M12
Fiche technique (PDF)
Nombre
Total (CHF 38.44 / pièce(s))
CHF 38.44
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble de connexion ifm E11591
- Technologie de connexion fiable pour les abonnés du bus CAN
- Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
- Large plage de températures de fonctionnement
- Bonne compatibilité électromagnétique grâce au câble blindé
- Contacts dorés pour des connexions électriques fiables
Caractéristiques techniques
- Dimensions [mm] : 14,5 x 14,5 x 48,5
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; rayon de courbure en cas de pose fixe : min. 5 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 1 Mio.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -20...80
- Application : bus CAN
- Caractéristique spéciale : sans halogène ; contacts dorés ; câble blindé ; aptitude à la chaîne de traction
- TENSION DE FONCTIONNEMENT [V] : < 30 AC / < 36 DC
- Poids [g] : 50 200
- Câble : 2. - Câble : 0,3 m, PUR, sans halogène, violet, Ø 7,2 mm, blindé; torsadé; 2 (RD) / 3 (BK): 2 x 0,25 mm² (19 x Ø 0,13 mm) / torsadé / 2. - Câble : 0,3 m, PUR, sans halogène, violet, Ø 7,2 mm, blindé; torsadé; 4 (WH) / 5 (BU): 2 x 0,34 mm² (19 x Ø 0,16 mm) / torsadé / 2. - Câble : 0,3 m, PUR, sans halogène, violet, Ø 7,2 mm, blindé; 1: 1 x 0,34 mm² (19 x Ø 0,16 mm)
- Température de stockage [°C] : -40...80
- Indice de protection : IP68
- Connecteur: 1.connecteur - disposition des broches: 0063 - connecteur: 1 x M12, droit; codage: A; corps de poignée: PUR; verrouillage: Zinc moulé sous pression, nickelé; contacts: dorés; couple de serrage: 0,5 Nm / 3.prise - disposition des broches: 0017 - connecteur: 1 x M12, droit; codage: A; corps de poignée: PUR; verrouillage: zinc moulé sous pression, nickelé; contacts : dorés; couple de serrage : 0,5 Nm
- Capacité de charge totale [A] : 4
- Matériau du corps de la poignée : PUR
- Matériau de l'écrou-raccord : zinc moulé sous pression, nickelé
- Type d'emballage
Piece
- Type
E11591
- Type de produit
Jonction
- Forme
mâle, droit
femelle, droit
- Norme de connecteur
Connectique Sensorik
- Coté A
M12
- Coté de raccordement B
M12
- Nombre de pôles
5
5
- Longueur de câble
0.3 m
- Materiau de la gaine
PUR
- Tension nominale
30 V/AC
36 V/DC
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
7.2 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur mâle
connecteur femelle M12
connecteur mâle M12
femelle
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
A
- Matériau du contact
contacts dorés
- Revêtement du contact
doré
- Section max.
0.34 mm²
- Spécificités
pour chaîne porte-câbles
sans halogène
blindé
- Température min.
-20 °C
- Température max.
80 °C
- Type de fermeture
à vis
- Référence fabricant
E11591
- Contenu
1 pc(s)
- Diamètre de câble
7.2 mm
- Ø câble max.
7.2 mm
- Gamme de Ø de câble
7.2 mm (max)
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3316875 ifm Electronic E11591 Jonction M12 mâle, droit, femelle, droit 0.3 m Nombre de pôles: 5, 5 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3316875 ifm Electronic E11591 Jonction M12 mâle, droit, femelle, droit 0.3 m Nombre de pôles: 5, 5 1 pc(s) Piece
Description
Câble de connexion ifm E11591
