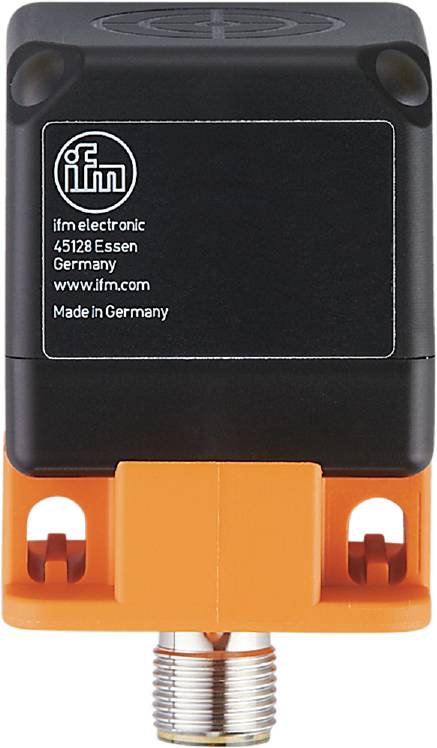

ifm Electronic Capteur inductif IM5142 IM5142 non affleurant PNP, NPN (L x l x H) 40 x 40 x 54 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur
Tension de fonctionnement max.
30 V/DC
Type de contact
1 NF (R)
1 NO (T)
analogique
Distance de commutation (max.)
26 mm
Sorties
PNP
NPN
Fiche technique (PDF)
Nombre
Total (CHF 127.61 / pièce(s))
CHF 127.61
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur inductif ifm IM5142
- Mesure sans contact de distances jusqu'à 26 mm
- Sortie de tension précise et linéarisée
- Large plage de températures de fonctionnement
- Répétitivité élevée.
- Affichage LED pour le contrôle de la zone de travail et du fonctionnement
Caractéristiques techniques
- Dimensions [mm] : 40 x 40 x 54
- Surface active : orientable dans 5 positions
- Tension de sortie analogique [V] : 0...10; (linéaire; pente : 0,4 /mm; avec approche frontale et cible en acier (ST37) : 90 x 90 x 1 mm)
- Temps de réponse [ms] : < 20
- Affichage : cible dans la plage de mesure : 1 x LED, jaune, allumée ; cible hors plage de mesure : 1 x LED, jaune clignotant ; fonctionnement : LED, vert
- Révision IO-Link : 1.1
- Norme SDCI : IEC 61131-9
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -25...80
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Classe de port maître requise : A.
- Tension de fonctionnement [V] : 15...30 DC
- Intensité de courant durable de la sortie de commutation DC [ma] : 100
- Type de montage : non encastrable
- Version électrique : PNP/NPN ; (paramétrable)
- Logiciel embarqué inclus : oui
- Boîtier : en forme de parallélépipy
- Poids [g] : 157 000
- Hystérésis : 3...15
- Fonctions IO-Link (cycle d'activation) : compteur de cycles de commutation ; compteur de cycles de mise sous marche ; compteur d'heures de fonctionnement ; température interne ; marquage spécifique à l'application
- Interface de communication : IO-Link
- Facteur de correction (Al) : 0.4
- Facteur de correction (Cu): 0.3
- Facteur de correction (MS) : 0.4
- Facteur de correction (V2A) : 0,7
- Facteur de correction acier (St37) : 1
- Protection contre les courts-circuits : oui
- Erreur de linéarité sortie analogique [%] : ± 2 ; (de la valeur de fin de plage de mesure)
- max. Chute de tension sortie de commutation DC [V] : 2,5
- Plage de mesure [mm] : 1...26
- Min. Résistance de charge [Ω] : 2000
- Min. Temps de cycle de traitement [ms]: 3.2
- MTTF : 231
- Profils : capteur : identification et diagnostic ; capteur multi-canaux, capteur deux setpoint switch, type 0 capteur générique profiled ; Teach Channel
- Fréquence de commutation DC [Hz] : 100
- Point de commutation IO-Link [mm] : 3,44...24,2
- Indice de protection : IP67
- Classe de protection : II
- Mode SIO : oui
- Connecteur : connecteur - disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A
- Consommation de courant [ma] : < 33
- Dérive de la température : de 5 % ; (de la valeur de fin de plage de mesure)
- Coefficient de température [%/K de la MEW] : ±0,15
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Précision de répétition sortie analogique [%] : ± 2; (de la valeur de fin de plage de mesure)
- Type de produit
Capteur
- Type
IM5142
- Tension de fonctionnement min.
15 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
15 - 30 V/DC
- Type de contact
1 NF (R)
1 NO (T)
analogique
- Distance de commutation (max.)
26 mm
- Sorties
PNP
NPN
- Modèle
inductif
- Type de montage
non affleurant
- Branchement
M12
- Spécificités
afficheur LED
- Température min.
-25 °C
- Température max.
80 °C
- Longueur
40 mm
- Largeur
40 mm
- Hauteur
54 mm
- Dim.
(L x l x H) 40 x 40 x 54 mm
- Contenu
1 pc(s)
- Fréquence de commutation
100 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3319203 ifm Electronic Capteur inductif IM5142 IM5142 non affleurant PNP, NPN (L x l x H) 40 x 40 x 54 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3319203 ifm Electronic Capteur inductif IM5142 IM5142 non affleurant PNP, NPN (L x l x H) 40 x 40 x 54 mm
Description
Capteur inductif ifm IM5142
