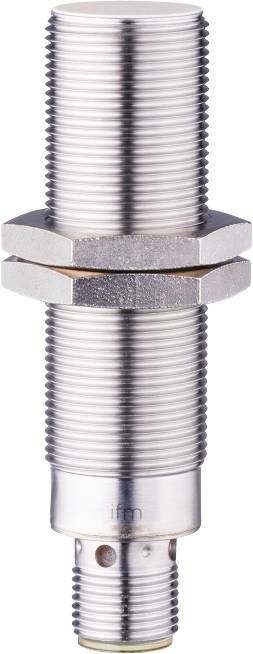

ifm Electronic Capteur inductif IGM204 IGM204 M18 x 1 affleurant PNP (Ø x L) 18 mm x 70 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur
Tension de fonctionnement max.
60 V/DC
Type de contact
1 NO (T)
Distance de commutation (max.)
8 mm
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 81.36 / pièce(s))
CHF 81.36
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur inductif ifm IGM204
- Homologation E1 par l'Office fédéral de la circulation automobile
- Large plage de températures de fonctionnement
- Étanchéité élevée pour les exigences de conditions environnementales difficiles
- Haute résistance CEM conforme aux normes automobiles
- Grande plage de tension de fonctionnement
Caractéristiques techniques
- Dimensions [mm] : M18 x 1 / L = 70
- Affichage : état de commutation : LED 4 x 90°, jaune
- Distance de travail [mm] : 0...6,48
- Température ambiante-1 [°C] : -40...85
- Application : utilisation dans des applications mobiles et difficiles
- Modèle de protection contre les courts-circuits : cadencé
- Fonction de sortie : contact NO
- Caractéristique spéciale : contacts dorés ; distance de commutation accrue
- Tension de fonctionnement [V] : 10...60 DC
- Intensité de courant durable de la sortie de commutation DC [ma] : 200
- Type de montage : encastrable
- Version électrique : PNP
- Distance de commutation accrue : oui
- Boîtier : type de filetage
- Poids [g] : 53 400
- Désignation du filetage : M18 x 1
- Hystérésis : 1...20
- Facteur de correction (Al) : 0.45
- Facteur de correction (Cu) : 0,35
- Facteur de correction (MS) : 0,5
- Facteur de correction (V2A) : 0,7
- Facteur de correction acier (St37) : 1
- Protection contre les courts-circuits : oui
- max. Chute de tension sortie de commutation DC [V] : 2,5
- MTTF : 1110
- Distance de commutation [mm] : 8
- Fréquence de commutation DC [Hz] : 200
- INDICE DE PROTECTION : IP 67 ; IP 69K
- Classe de protection : II
- Connecteur : mâle - disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant [ma] : < 10
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Type de produit
Capteur
- Type
IGM204
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
60 V/DC
- Tension de fonctionnement
10 - 60 V/DC
- Type de contact
1 NO (T)
- Distance de commutation (max.)
8 mm
- Sorties
PNP
- Modèle
inductif
- Type de montage
affleurant
- Taille
M18 x 1
- Branchement
M12
- Température min.
-40 °C
- Température max.
85 °C
- Longueur
70 mm
- Diamètre
18 mm
- Dim.
(Ø x L) 18 mm x 70 mm
- Contenu
1 pc(s)
- Fréquence de commutation
200 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3317884 ifm Electronic Capteur inductif IGM204 IGM204 M18 x 1 affleurant PNP (Ø x L) 18 mm x 70 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3317884 ifm Electronic Capteur inductif IGM204 IGM204 M18 x 1 affleurant PNP (Ø x L) 18 mm x 70 mm
Description
Capteur inductif ifm IGM204
