ifm Electronic Capteur de pression 1 pc(s) PG2744 -0 MPa à 1 MPa M12 1 NF (R), 1 NO (T), analogique

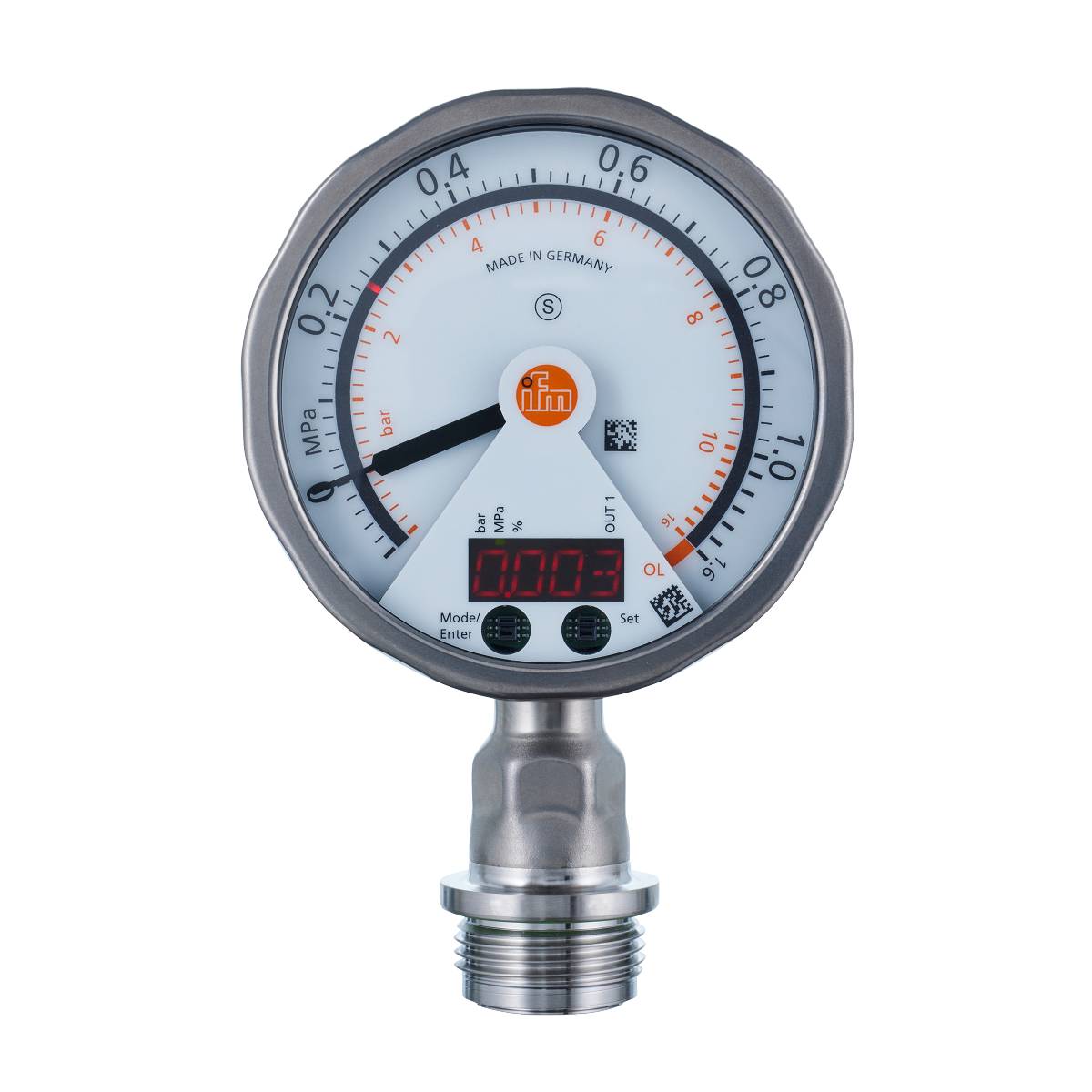

Appareil de mesure de pression avec affichage numérique indiquant '0,003'. L'aiguille pointe sur '0'. Échelle de -1 à 16 bars. Fabriqué en Allemagne.

Photo non contractuelle

Type de produit

Capteur de pression

Branchement

M12

Modèle

pression relative

Gamme de mesure (pression) (max.)

1 MPa

Tension de fonctionnement max.

32 V/DC

Fiche technique (PDF)

Livraison le Mi., 7. Okt.

2 pièce(s)

Nombre

pièce(s)

Total (CHF 892.65 / pièce(s))

CHF 892.65

excl. TVA

Livraison gratuite

uniquement CHF 74.28

Plus que 2 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression électronique ifm PG2744 avec affichage analogique

Affichage analogique, bouton-poussoir et émetteur dans un seul appareil
Très bonne lisibilité même à une grande distance
Écran pivotant avec bargraphe LED pour l'affichage des points de commutation
Boîtier en acier inoxydable robuste et hygiénique pour répondre aux besoins de l'industrie alimentaire et des boissons
Connexion de processus à encastrer avant pour une utilisation dans les processus CIP et SIP

Caractéristiques techniques

Courant de sortie analogique [ma] : 4...20, inversable; (évolutif)
Point d'analyse [bar] : 1,5...16
Point d'onde analogique [MPa] : 0,15...1,6
Point de départ analogique [bar] : -1...13,5
Point de départ analogique [MPa] : 1,35...-0,1
Temps de réponse [ms] : < 10
Nombre de sorties analogiques : 1
Nombre de sorties numériques : 1
Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
Affichage : unité d'affichage : 2 x LED, vert ; état de commutation : LED, jaune ; points de commutation : anneau LED, rouge; affichage des fonctions: affichage alphanumérique, rouge 4 chiffres; valeurs mesurées: affichage analogique, 0...350°, orientable, pointeur non visible à l'état « sans courant » ; valeurs mesurées : affichage alphanumérique, 4 chiffres en rouge
Résistance à la pression [MPa] : 5
Plage d'affichage étendue max. [MPa] : 1.6
Par paliers de [MPa] : 0,001
Déviation de la courbe caractéristique : < ± 0,2 ; (Turn down 1:1 linéarité, y compris hystérésis et précision de répétition réglage du point limite selon DIN 16086)
Écart de linéarité - écart de pourcentage : < ± 0,15 ; (Turn down 1:1)
Plage de mesure [MPa] : -0,1...1
Min. Pression d'éclatement [MPa] : 15
Point de réarmement RP [MPa] : -0,1...1,598
Point de commutation SP [MPa] : -0,098...1,6
Précision du point de commutation : plage : < + 0,2 ; (Turn down 1:1)
Température ambiante-1 [°C] : -25...80
Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
Application : affleurant à l'avant pour l'industrie alimentaire et des boissons
Modèle de protection contre les courts-circuits : cadencé
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
Signal de sortie : signal de commutation ; signal analogique ; (configurable)
Temps de mise en veille [s] : 6
Caractéristique spéciale : contacts dorés
Tension de fonctionnement [V] : 18...32 DC
Atténuation sortie analogique dAA [s] : 0,01...30
Atténuation valeur de processus DAP [s] : 0,01...30
Intensité de courant durable de la sortie de commutation DC [ma] : 250
Type d'impression : pression relative ; vide
Résistance à la pression [bar] : 50
Version électrique : PNP/NPN
Plage d'affichage étendue max. [Bar] : 16
Nombre total de sorties : 2
Poids [g] : 510.600
Ecart d'hystérésis : < ± 0,15 ; (Turn down 1:1)
Par paliers de [bar] : 0,01
Protection contre les courts-circuits : oui
Température de stockage [°C] : -40...100
Stabilité à long terme : < 0,1 ; (Turn down 1:1 ; par an)
MAWP pour les applications conformément à CRN [bar] : 50
Max. Bürde [Ω] : (UB - 10 V) / 20 ma
max. Chute de tension sortie de commutation DC [V] : 2
Milieux : supports solides et solides ; milieux liquides et gazeux
Température moyenne [°C] : -25...125 ; (145 max. 1h)
Plage de mesure [bar] : -1...10
Min. Pression de rupture [bar] : 150
Min. Cycles d'impression : 100 millions
Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
MTTF : 95
Raccord process : raccord fileté G 1 filetage extérieur Aseptoflex Vario
Point de commutation RP [bar] : -1...15,98
Fréquence de commutation DC [Hz] : 50
Point de commutation SP [bar] : -0,98...16
INDICE DE PROTECTION : IP 67 ; IP 69K
Indice de protection: III
ECHELLE disponible : oui
Temps de réponse de saut sortie analogique [ms] : 25
Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
Consommation de courant [ma] : < 70 ; (24 V)
Coefficient de température point zéro < : ± 0,05; (0...70 °C)
Coefficient de température de la plage : < ± 0,15 ; (0...70 °C)
Sans rêve : oui
Résistant aux surcharges : oui
Protection contre l'inversion de polarité : oui
Watchdog intégré : oui
Matériaux en contact avec Medium : céramique (99,9 % Al2O3) ; 1.4435 (acier inoxydable / 316L) ; surface : Ra < 0,4 / Rz 4 ; PTFE
