ifm Electronic Capteur de pression 1 pc(s) PG2431 0 MPa à 25 MPa M12 1 NF (R), 1 NO (T), analogique Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur de pression
Branchement
M12
Modèle
pression relative
Gamme de mesure (pression) (max.)
25 MPa
Fiche technique (PDF)
4 pièce(s)
Nombre
Total (CHF 652.13 / pièce(s))
CHF 652.13
excl. TVA
Livraison gratuite
Plus que 4 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

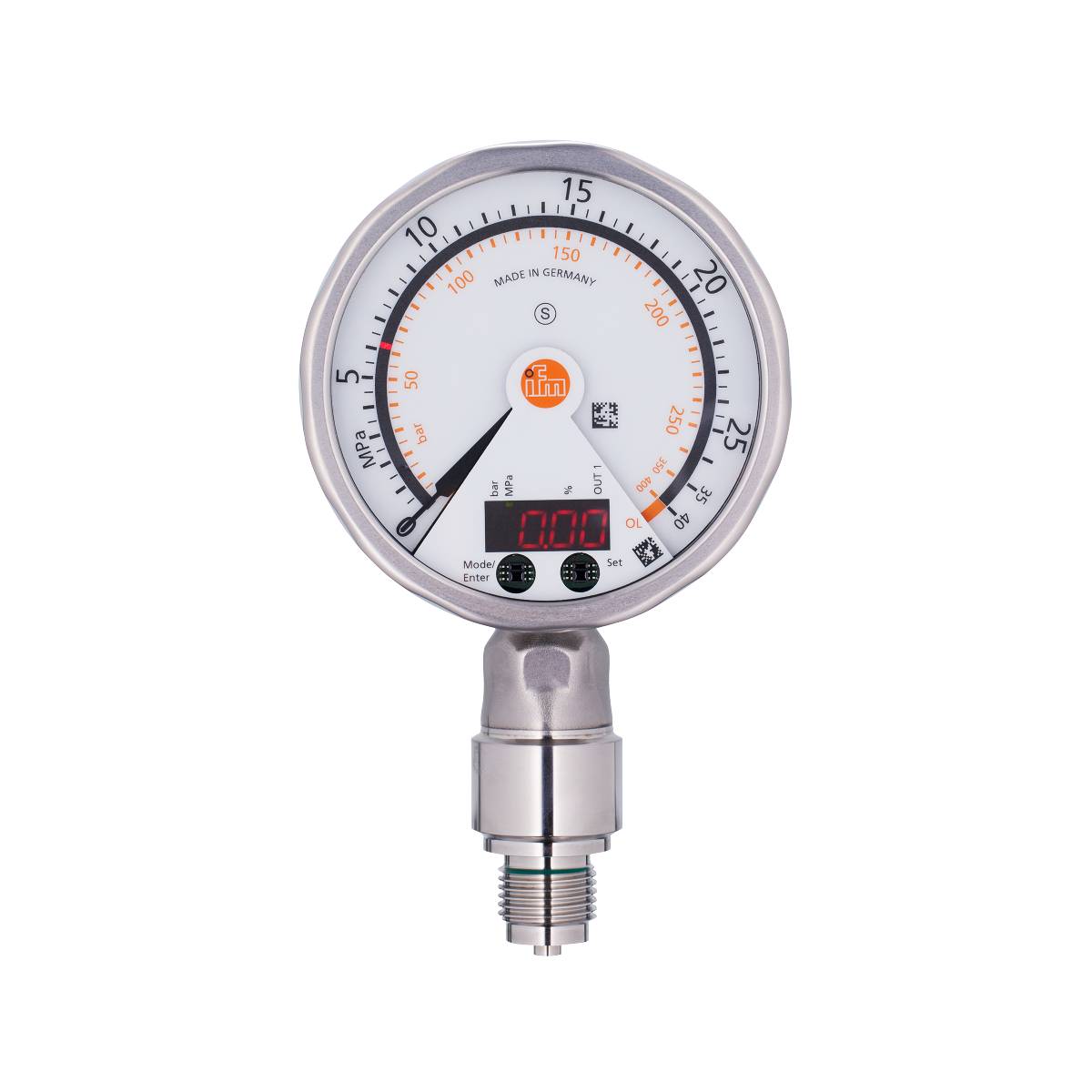

Capteur de pression électronique ifm PG2431 avec affichage analogique
- Affichage analogique, bouton-poussoir et émetteur dans un seul appareil
- Très bonne lisibilité même à une grande distance
- Écran pivotant avec bargraphe LED pour l'affichage des points de commutation
- Sortie de commutation programmable et sortie analogique évolutive
- Boîtier robuste en acier inoxydable pour une utilisation dans un environnement industriel difficile
Caractéristiques techniques
- Courant de sortie analogique [ma] : 4...20, inversable; (évolutif)
- Point d'analyse [bar] : 50...400
- Point d'onde analogique [MPa] : 5...40
- Point de départ analogique [bar] : 0...350
- Point de départ analogique [MPa] : 0...35
- Temps de réponse [ms] : < 9
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 1
- Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
- Affichage : unité d'affichage : 2 x LED, vert ; état de commutation : LED, jaune ; points de commutation : anneau LED, rouge; affichage des fonctions: affichage alphanumérique, rouge 4 chiffres; valeurs mesurées: affichage analogique, 0...350°, orientable, pointeur non visible à l'état « sans courant » ; valeurs mesurées : affichage alphanumérique, 4 chiffres en rouge
- Résistance à la pression [MPa] : 60
- Plage d'affichage étendue max. [MPa] : 40
- Par paliers de [MPa] : 0,05
- Déviation de la courbe caractéristique : < ± 0,35 (BFSL) / < ± 0,6 (LS) ; (Turn down 1:1 ; BFSL = meilleure ligne droite (réglage de la valeur minimale))
- Plage de mesure [MPa] : 0...25
- Min. Pression de rupture [MPa] : 100
- Point de réarmement RP [MPa] : 0...39,9
- Point de commutation SP [MPa] : 0,1...40
- Précision du point de commutation : plage : < ± 0,6 ; (Turn down 1:1)
- Température ambiante-1 [°C] : -20...80
- Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
- Application : pour une utilisation industrielle
- Modèle de protection contre les courts-circuits : cadencé
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; signal analogique ; (configurable)
- Utilisable sous certaines conditions pour : utilisation dans des milieux gazeux à des pressions de > 25 bar uniquement sur demande
- Temps de mise en veille [s] : 6
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement [V] : 18...32 DC
- Atténuation sortie analogique dAA [s] : 0,01...30
- Atténuation valeur de processus DAP [s] : 0,01...30
- Intensité de courant durable de la sortie de commutation DC [ma] : 250
- Elément de régulation présent : oui
- Type d'impression : pression relative
- Résistance à la pression [bar] : 600
- Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
- Version électrique : PNP/NPN
- Plage d'affichage étendue max. [Bar] : 400
- Nombre total de sorties : 2
- Poids [g] : 572.400
- Ecart d'hystérésis : < ± 0,5 ; (Turn down 1:1)
- Par paliers de [bar] : 0,5
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...100
- Stabilité à long terme : < 0,1 ; (Turn down 1:1 ; par 6 mois)
- Max. Bürde [Ω] : (UB - 10 V) / 20 ma
- max. Chute de tension sortie de commutation DC [V] : 2
- Milieux : liquides et gazeux
- Température moyenne [°C] : -25...80
- Plage de mesure [bar] : 0...250
- Min. Pression de rupture [bar] : 1000
- Min. Cycles d'impression : 100 millions
- Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
- MTTF : 97
- Raccord process : raccord fileté G 1/2 filetage extérieur
- Point de commutation RP [bar] : 0...399
- Fréquence de commutation DC [Hz] : 75
- Point de commutation SP [bar] : 1...400
- INDICE DE PROTECTION : IP 67 ; IP 69K
- Indice de protection: III
- ECHELLE disponible : oui
- Temps de réponse de saut sortie analogique [ms] : 28
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant [ma] : < 70 ; (24 V)
- Coefficient de température point zéro < : ± 0,3; (0...70 °C)
- Coefficient de température de la plage : < ± 0,3 ; (0...70 °C)
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Watchdog intégré : oui
- Matériaux en contact avec le milieu : Medium : Al2O3 (céramique) ; FKM ; 1.4404 (acier inoxydable / 316L)
- Type d'emballage
Piece
- Type de produit
Capteur de pression
- Type
PG2431
- Branchement
M12
- Modèle
pression relative
- Sorties
PNP
NPN
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Interfaces
mâle M12
- Gamme de mesure (pression) minimale
0 MPa
- Gamme de mesure (pression) (max.)
25 MPa
- Plage de mesure (pression)
0 MPa à 25 MPa
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
32 V/DC
- Tension de fonctionnement
18 - 32 V/DC
- Type de contact
1 NF (R)
1 NO (T)
analogique
- Pression d'éclatement
1000 bar
- Raccord tuyau
Filetage extérieur G1/2
- Température min.
-20 °C
- Température max.
80 °C
- Poids
572.400 g
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
Documents & téléchargements
Fiche technique
Fiche technique 3321555 ifm Electronic Capteur de pression 1 pc(s) PG2431 0 MPa à 25 MPa M12 1 NF (R), 1 NO (T), analogique Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321555 ifm Electronic Capteur de pression 1 pc(s) PG2431 0 MPa à 25 MPa M12 1 NF (R), 1 NO (T), analogique Piece
Description
Capteur de pression électronique ifm PG2431 avec affichage analogique
