ifm Electronic Capteur de pression 1 pc(s) PE2093 -0.1 MPa à 2.5 MPa M12 1 NF (R), 1 NO (T), analogique

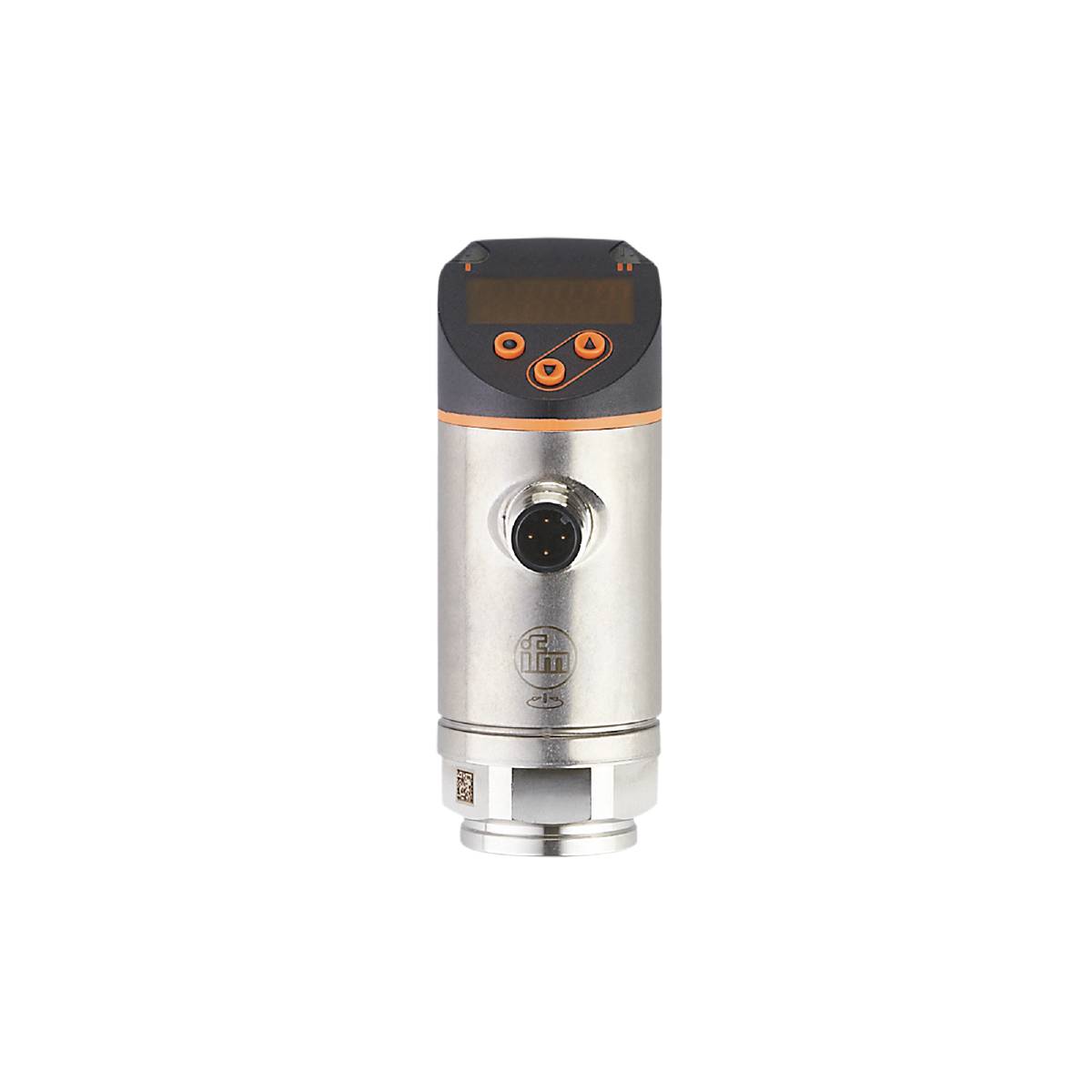

Un capteur industriel argenté avec un écran noir et des touches orange, adapté à la surveillance des paramètres système.

Photo non contractuelle

Type de produit

Capteur de pression

Branchement

M12

Modèle

pression relative

Gamme de mesure (pression) (max.)

2.5 MPa

Tension de fonctionnement max.

30 V/DC

Fiche technique (PDF)

Livraison le mer. 21 octobre

Nombre

pièce(s)

Total (CHF 633.63 / pièce(s))

CHF 633.63

excl. TVA

Livraison gratuite

uniquement CHF 55.71

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de pression électronique ifm PE2093

Deux sorties de commutation, dont une programmable comme IO-Link et une comme sortie analogique
Indicateur de changement rouge-vert pour le marquage clair des zones de qualité
Orientation optimale grâce à la possibilité de tourner le raccord de processus
Stable à long terme grâce à une grande résistance aux surcharges
Modèle robuste pour une utilisation dans un environnement industriel difficile
Utilisation confortable via les touches ou le paramétrage via IO-Link

Caractéristiques techniques

Tension de sortie analogique [V] : 0...10 ; (réglable 1:5)
Courant de sortie analogique [ma] : 4...20 ; (évolutif 1:5)
Point d'analyse [bar] : 4...25
Point d'onde analogique [MPa] : 0,4...2,5
Point d'onde analogique [psi] : 58...362,5
Point de départ analogique [bar] : -1...20
Point de départ analogique [MPa] : -0,1...2
Point de départ analogique [psi] : -14,5...290
Temps de réponse [ms] : < 1,5
Nombre de sorties analogiques : 1
Nombre de sorties numériques : 2
Nombre d'entrées et de sorties : nombre de sorties numériques : 2 ; nombre de sorties analogiques : 1
Affichage : écran : 3 x LED, vert (bar, psi, MPa) ; état de commutation : 2 x LED, jaune ; valeurs mesurées : affichage alphanumérique, rouge / vert, 4 chiffres
Résistance à la pression [MPa] : 15
Résistance à la pression [psi] : 2175
Par incréments de [MPa] : 0.005
Révision IO-Link : 1.1
Déviation de la courbe caractéristique : < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (réglage de la valeur minimale); LS = réglage du point limite)
Plage de mesure [MPa] : -0,1...2,5
Elément de mesure : cellule de mesure de pression capacitive céramique
Min. Pression d'éclatement [MPa] : 35
Point de réarmement RP [MPa] : -0,095...2,49
Point de commutation SP [MPa] : -0,085...2,5
Précision du point de commutation : plage : < ± 0,4 ; (Turn down 1:1)
Norme SDCI : IEC 61131-9
Type de transmission IO-Link : COM2 (38,4 kBaud)
Température ambiante-1 [°C] : -25...80
Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
Application : pour une utilisation industrielle
Modèle de protection contre les courts-circuits : cadencé
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
Signal de sortie : signal de commutation ; signal analogique ; IO-Link ; (configurable)
Classe de port maître requise : A.
Temps de mise en veille [s] : 0,3
Caractéristique spéciale : contacts dorés
Tension de fonctionnement [V] : 18...30 DC ; (selon SEL/PEL)
Atténuation sortie analogique dAA [s] : 0...4
Atténuation valeur de processus DAP [s] : 0...4
Intensité de courant durable de la sortie de commutation DC [ma] : 250
Elément de régulation présent : non (rééquipement possible)
Type d'impression : pression relative
Résistance à la pression [bar] : 150
Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
Temps de temporisation réglable DS, dr [s] : 0...50
Version électrique : PNP/NPN
Nombre total de sorties : 2
Poids [g] : 216.600
Remarques sur la précision / l'écart : précision du point de commutation, écart de la courbe caractéristique sous DNVGL : < ± 1 %
Ecart d'hystérésis : < ± 0,1; (Turn down 1:1)
Par paliers de [bar] : 0,05
Par paliers de [psi] : 0,5
Interface de communication : IO-Link
Protection contre les courts-circuits : oui
Température de stockage [°C] : -40...100
Stabilité à long terme : < ± 0,05 ; (Turn down 1:1 ; par 6 mois)
Max. Temps de montée sortie analogique [ms] : 3
Max. Bürde [Ω]: 500
max. Chute de tension sortie de commutation DC [V] : 2
Milieux : liquides et gazeux
Température moyenne [°C] : -25...80
Plage de mesure [bar] : -1...25
Plage de mesure [psi] : -14,5...362,5
Min. Pression de rupture [bar] : 350
Min. Pression de rupture [psi] : 5075
Min. Cycles d'impression : 100 millions
Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
Min. Résistance de charge [Ω] : 2000
Min. Durée du cycle de traitement [ms] : 2.3
MTTF : 161
Possibilités de paramétrage : hystérésis / fenêtre ; contact NO / contact NF ; temporisation de commutation / retour ; atténuation ; unité d'affichage ; sortie de courant/tension
Profil : capteur Smart : variable process Data ; identification de l'appareil, diagnostic de l'appareil
Raccord process : raccord fileté G 1/4 filetage intérieur
Données de processus analogiques : 1
Données de processus binaires : 2
Point de commutation RP [bar] : -0,95...24,9
Point de commutation RP [psi] : -13,5...361
Fréquence de commutation DC [Hz] : < 500
Point de commutation SP [bar] : -0,85...25
Point de commutation SP [psi] : -12...362,5
Indice de protection : IP 65 ; IP 67
Indice de protection: III
Mode SIO : oui
Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
Consommation de courant [ma] : < 35
Coefficient de température zéro : 0,2 ; (-25...80 °C)
Coefficient de température : 0,2 ; (-25...80 °C)
Résistant aux surcharges : oui
Résistance au vide [mbar] : -1000
Protection contre l'inversion de polarité : oui
Watchdog intégré : oui
Matériaux en contact avec Medium : 1.4404 (acier inoxydable / 316L) ; Al2O3 (99,9 % ; céramique) ; EPDM
