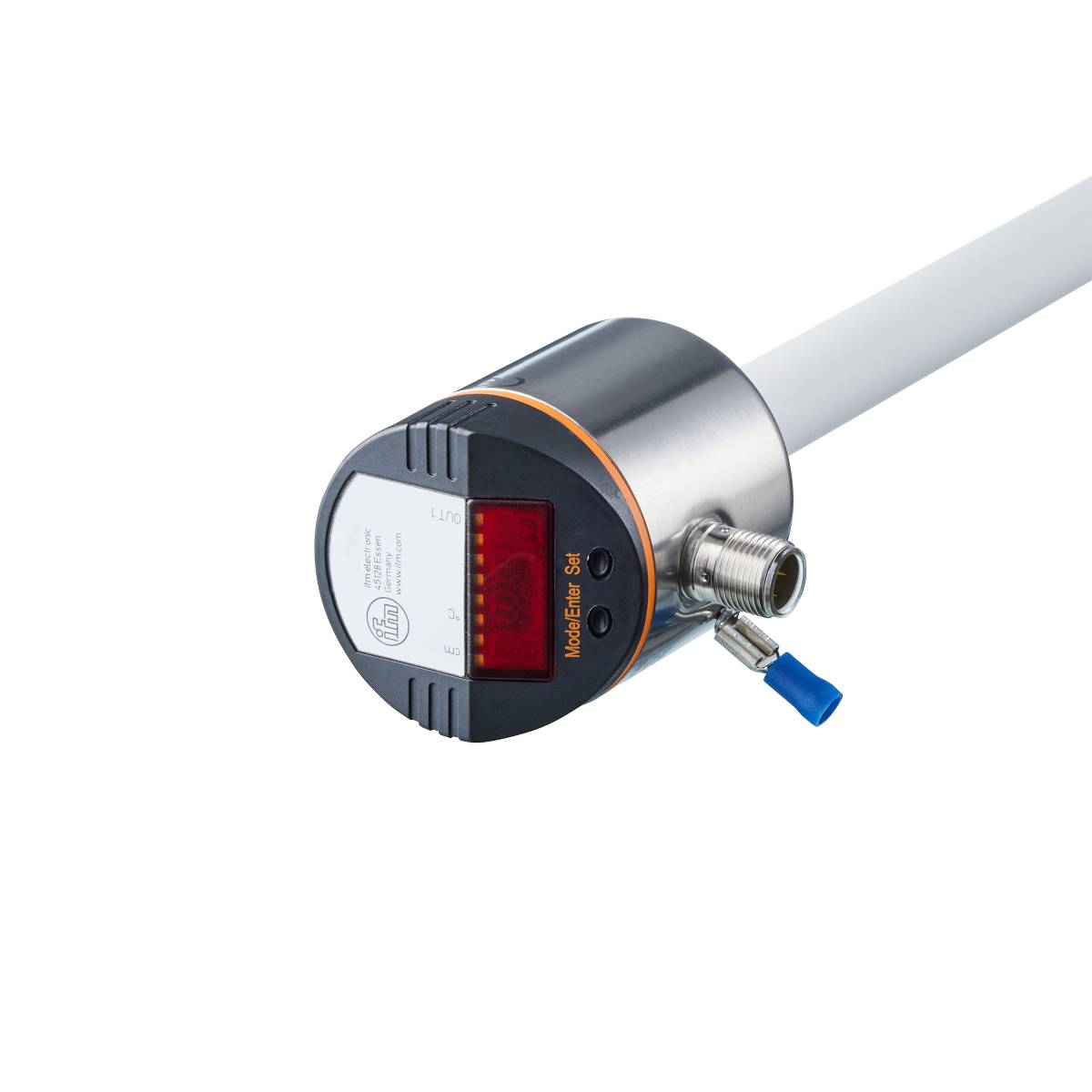

ifm Electronic Capteur de niveau et de température LT3923 LT3923 Tension de fonctionnement (gamme): 18 - 30 V/DC 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur de niveau et de température
Tension de fonctionnement min.
18 V/DC
Tension de fonctionnement max.
30 V/DC
Type
LT3923
Tension de fonctionnement
18 - 30 V/DC
Fiche technique (PDF)
Nombre
Total (CHF 550.37 / pièce(s))
CHF 550.37
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur électronique ifm LT3923 pour le niveau et la température
- Surveillance fiable du niveau de remplissage dans les conteneurs et les réservoirs
- Pour une utilisation dans l'eau, les huiles et les lubrifiants de refroidissement
- Réglage confortable de la fonction de commutation et des points de commutation
- Surveillance du niveau et de la température avec un seul appareil
- Affichage LED à 4 chiffres facile à lire
- Utilisation confortable via les touches ou le paramétrage via IO-Link
Caractéristiques techniques
- Dimensions [mm] : Ø 16
- Plage active A [mm] : 390
- Tension de sortie analogique [V] : 0...10, inversable
- Courant de sortie analogique [ma] : 4...20, inversable
- Dynamique de réponse T09 - surveillance de la température [s] : 90
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 1
- Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
- Affichage : écran : 2 x LED, vert (cm, °C,) ; état de commutation : 1 x LED, jaune ; valeurs mesurées : affichage alphanumérique, 4 chiffres ; paramétrage : affichage alphanumérique, 4 chiffres
- Résistance à la pression [MPa] : 0,05
- Révision IO-Link : 1.1
- Norme SDCI : IEC 61131-9
- Longueur de tige L [mm] : 472
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : 0...60
- Réglage d'usine : huiles minérales
- Précision de répétition : ± 2
- Résolution [mm] : 5
- Résolution - contrôle de la température [K] : 0.5
- Résolution sortie de commutation - contrôle de la température [K] : 0,5
- Modèle protection contre les courts-circuits : thermique, cadencé
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; signal analogique ; IO-Link
- Classe de port maître requise : A.
- Temps de mise en veille [s] : < 3
- Tension de fonctionnement [V] : 18...30 DC
- Intensité de courant durable de la sortie de commutation DC [ma] : 200
- Constante diélectrique du support : > 2
- Version électrique : PNP/NPN
- Nombre total de sorties : 2
- Poids [g] : 378.100
- Hystérésis OP - plage de réglage [mm] : 3
- Par incréments de - plage de réglage [mm] : 5
- Par paliers de - surveillance de la température [°C] : 0.5
- Plage inactive I1 / I2 [mm] : 60 / 22
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -25...80
- Max. Bürde [Ω]: 500
- max. Chute de tension sortie de commutation DC [V] : 2,5
- Milieu : liquide de refroidissement à base d'eau; huiles; milieux à base d'huile; eau; milieux similaires à l'eau
- Température moyenne - lubrifiant pour embout [°C] : 0...35 ; (avec tube de température E43101 35...60)
- Température moyenne - Oel [°C] : 0...70
- Température moyenne - eau [°C] : 0...35 ; (avec tube de température E43101 35...60)
- Température moyenne à court terme - Oel [°C] : 0...90; (< 1 h)
- Plage de mesure - contrôle de la température [°C] : -20...90
- Erreur de mesure : ± 5
- Min. Résistance de charge [Ω] : 2000
- Min. Durée du cycle de traitement [ms] : 4.5
- MTTF 223
- Non utilisable pour : milieux fortement conducteurs ; milieux adhérents ; granulés ; matériaux en vrac ; acides ; feuilles
- Tension du signal zéro [V] : 0
- Courant de signal zéro [ma] : 4,0
- Possibilités de paramétrage : hystérésis / fenêtre ; N/O / N/O ; logique de commutation ; sortie courant/tension ; position SP/RP ; réglage OP; sélection du support; réglage du décalage; retard de commutation/de retour
- Profil : capteur Smart : variable process Data ; identification de l'appareil, diagnostic de l'appareil
- Données de processus analogiques : 4
- Données de processus binaires : 1
- Point de référence OP - plage de réglage [mm] : 139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 - 407 - OFF
- Point de commutation RP - plage de réglage [mm] : 30...385
- Point de commutation RP - contrôle de la température [°C] : -20...89,5
- Point de commutation SP - plage de réglage [mm] : 35...390
- Point de commutation SP - contrôle de la température [°C] : -19,5...90
- Précision du point de commutation - contrôle de la température [K] : ± 1,5
- Indice de protection : IP67
- Indice de protection: III
- Mode SIO : oui
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A
- Consommation de courant [ma] : < 50
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Tension de signal complet [V] : 10
- Courant de signal complet [ma] : 20
- Matériaux en contact avec : PP
- Type de produit
Capteur de niveau et de température
- Type
LT3923
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
18 - 30 V/DC
- Spécificités
afficheur LED
- Branchement
M12
- Temps de réponse
90 s
- Sorties
PNP
NPN
- Matériau
PP
- Température min. des médias
0 °C
- Température max. des médias
70 °C
- Poids
378.100 g
- Température ambiante min.
0 °C
- Température ambiante max.
60 °C
- Longueur
472 mm
- Diamètre
16 mm
- Dim.
(Ø x L) 16 mm x 472 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3321493 ifm Electronic Capteur de niveau et de température LT3923 LT3923 Tension de fonctionnement (gamme): 18 - 30 V/DC 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321493 ifm Electronic Capteur de niveau et de température LT3923 LT3923 Tension de fonctionnement (gamme): 18 - 30 V/DC 1 pc(s)
Description
Capteur électronique ifm LT3923 pour le niveau et la température
