ifm Electronic Bouton à ultrasons ultrasonique M30 PNP UIT504

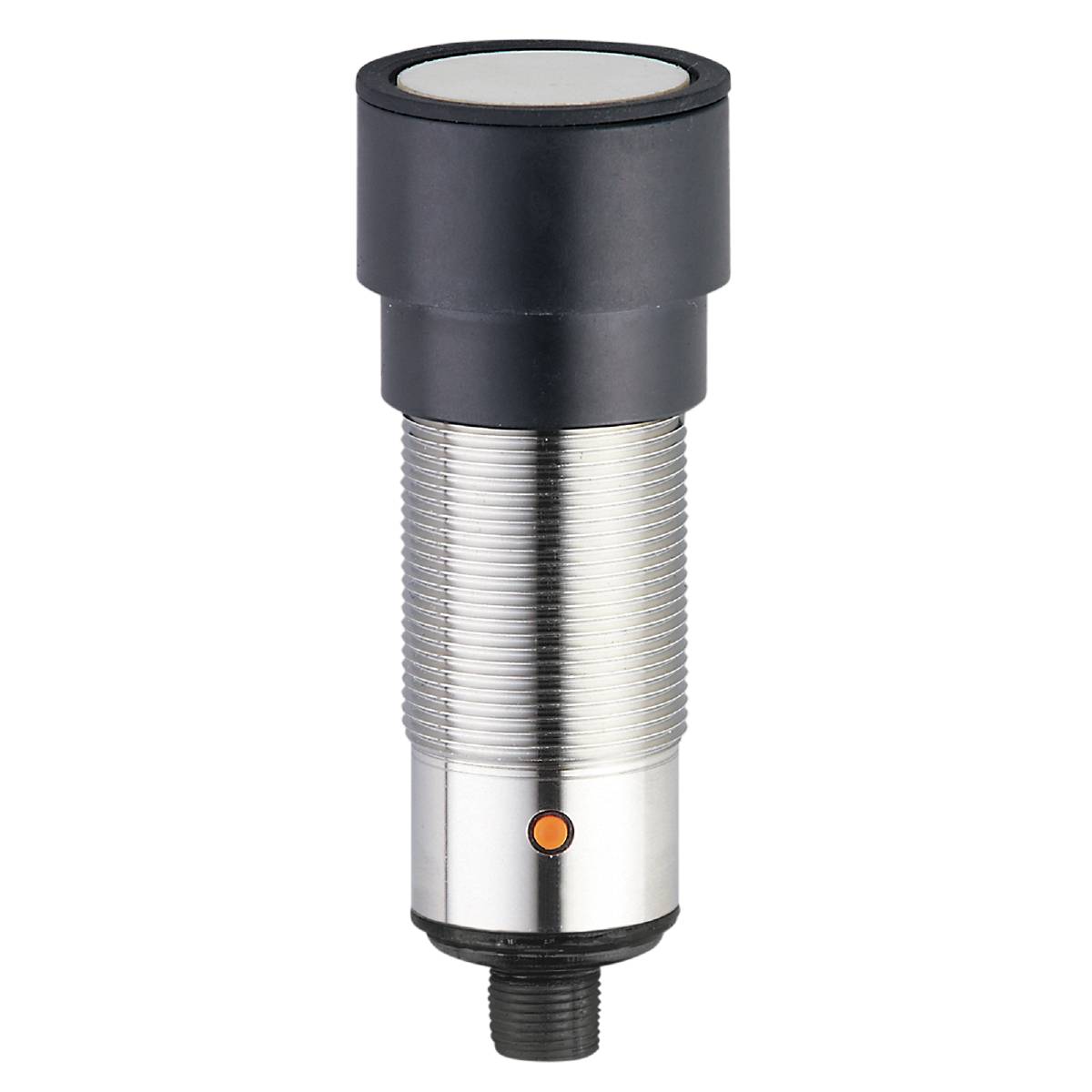

Un capteur cylindrique à surface supérieure noire et corps principal métallique, adapté à la détection d'objets dans des processus automatisés.

Photo non contractuelle

Type de produit

Bouton à ultrasons

Tension de fonctionnement max.

30 V/DC

Sorties

PNP

Distance de commutation (max.)

6000 mm

Modèle

ultrasonique

Fiche technique (PDF)

Livraison le jeu. 12 novembre

Nombre

pièce(s)

Total (CHF 573.50 / pièce(s))

CHF 573.50

excl. TVA

Livraison gratuite

uniquement CHF 55.71

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur à ultrasons ifm UIT504

Très grande plage de détection
Réglage intuitif de la zone de détection par simple pression sur un bouton ou IO-Link
LED très visible pour l'affichage de l'état de commutation et de l'écho
Fonction de sortie normalement ouvert/normalement fermé programmable
Détection sans contact indépendamment de la couleur, de la transparence ou de l'état de surface de l'objet
Largeur de la sonnerie réglable via IO-Link

Notre service pour vous

Caractéristiques techniques

Dimensions [mm] : M30 x 1,5 / L = 103,8
Courant de sortie analogique [ma] : 4...20
Temps de réponse [ms] : < 600 ; (sortie analogique)
Nombre de sorties analogiques : 1
Nombre de sorties numériques : 1
Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
Affichage : état de commutation : 2 x LED, jaune ; ECHO : 1 x LED, vert
Révision IO-Link : 1.1
Norme SDCI : IEC 61131-9
Type de transmission IO-Link : COM2 (38,4 kBaud)
Température ambiante-1 [°C] : -20...70
Précision de répétition 1 %
Couple de serrage [Nm] : 100
Résolution [mm] : 3
Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
Signal de sortie : signal de commutation ; signal analogique ; IO-Link
Classe de port maître requise : A.
Temps de mise en veille [s] : < 0,3
Tension de fonctionnement [V] : 10...30 DC
Zone aveugle [mm] : 350
Intensité de courant durable de la sortie de commutation DC [ma] : 100
Version électrique : PNP
Boîtier : type de filetage
Nombre total de sorties : 2
Poids [g] : 242.500
Désignation du filetage : M30 x 1,5
Indications concernant la précision / l'écart : les valeurs indiquées sont atteintes après un temps de préchauffage d'au moins 20 minutes
Hystérésis [%] : < 3
Fonctions IO-Link (azcyclique) : marquage spécifique à l'application ; compteur horaire
Interface de communication : IO-Link
Protection contre les courts-circuits : oui
Température de stockage [°C] : -30...80
Erreur de linéarité sortie analogique [%] : <3
Max. Écart par rapport au capteur d'angle de 90° / objet [°] : ± 4
Max. Bürde [Ω]: 500
max. Chute de tension sortie de commutation DC [V] : 2,2
Min. Temps de cycle de traitement [ms]: 3.2
MTTF : 102
Angle d'ouverture cylindrique [°] : 15; (+2)
Possibilités de paramétrage : hystérésis / fenêtre ; deuxième point de commutation ; temporisation à la mise sous tension et à la mise hors tension ; opérations de mise sous tension ; fonction d'apprentissage ; commutation clair/sombre
Profils : capteur Smart : identification de l'appareil ; multi-canaux, capteur deux setpoint switch, type 0 capteur générique profiled ; variable de données de processus ; diagnostic de l'appareil ; Teach Channel
Distance de commutation [mm] : 350...6000; (cible : 400 x 400)
Fréquence de commutation DC [Hz] : 1
Dérive du point de commutation [%] : -5...5
Indice de protection : IP67
Indice de protection: III
Mode SIO : oui
Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A
Consommation de courant [ma] : < 30
Fonction d'apprentissage : oui
Compensation de température : oui
Résistant aux surcharges : oui
Protection contre l'inversion de polarité : oui
Fréquence du convertisseur [kHz] : 75
