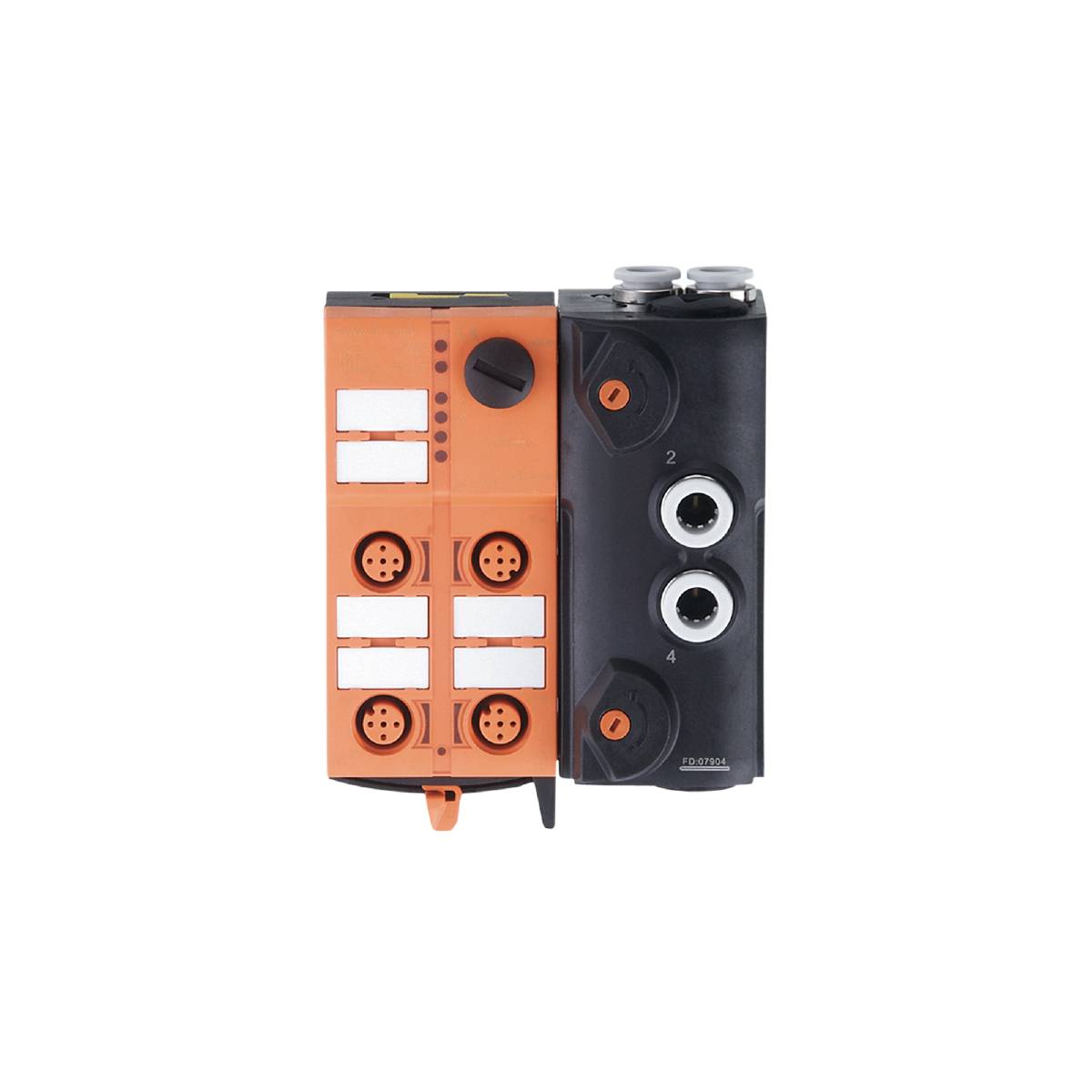

ifm Electronic AC5270 Module pneumatique
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Module pneumatique
Référence fabricant
AC5270
Contenu
1 pc(s)
UKCA
oui
Fiche technique (PDF)
Nombre
Total (CHF 436.59 / pièce(s))
CHF 436.59
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Module pneumatique ifm AC5270 AS-i
- Pour la commande décentralisée de cylindres et de réducteurs d'orientation
- Combinaison du module d'E/S AS-i et de l'électrovanne
- Rendement énergétique élevé grâce à l'utilisation à proximité de l'actionneur
- Réduction des coûts d'installation et de câblage
- Montage et câblage simples sans outil grâce à la technique de montage rapide
Caractéristiques techniques
- Guide d'évacuation : évacuation de l'air via le raccord de tuyau
- Alimentation de l'actionneur des sorties : AS-i
- Nombre d'entrées numériques : 4
- Nombre d'entrées et de sorties : nombre d'entrées numériques : 4; nombre de sorties pneumatiques : 2
- Nombre de sorties pneumatiques : 2
- Affichage : fonctionnement : LED, vert ; erreur : LED, rouge ; fonction : LED, jaune
- Température ambiante-1 [°C] : -10...55
- Application : montage sur le terrain
- Plage de pression de travail [bar] : 3...8
- Plage de pression de travail [MPa] : 0,3...0,8
- Plage de pression de travail [psi] : 43,5...116
- Adressage AS-i : prise d'adressage
- Configuration des E/S AS-i [hex hex] : 7
- Code ID AS-i [hex] hex. : A.E.
- Profil AS-i : m2 ; M3 ; M4
- Profil AS-i : S-7.A.E.
- Version AS-i : 2.11 ; 3.0
- Tension de fonctionnement [V] : 26,5...31,6 DC
- Uniformité de l'air comprimé : air comprimé non huilé classe 6-3-1; air comprimé huilé classe 6-3-4
- Circuit d'entrée entrées numériques : PNP
- Courant d'entrée élevé [ma] : 6...10
- Courant d'entrée faible [ma] : 0...2
- Mode d'adressage avancé : oui
- Poids [g] : 381.500
- Actionnement manuel : momentané ou enfoncé - rotatif à verrouillage
- Connexion/bornes pouvant être confectionnables : technique de montage rapide pour câble plat AS-i : ; orientation possible dans trois directions
- Résistance aux courts-circuits entrées numériques : oui
- Débit d'air à 6/5 bar [l/min] : 400
- Max. Consommation de courant en AS-i [ma] : 280
- max. Capacité de charge totale des entrées [ma] : 200
- Température moyenne [°C] : -10...50
- Connecteur de module : câble plat
- Type de montage : montage rapide
- MTTF 258
- Système pneumatique : 1 distributeur 5/3 voies (sans chevauchement) ; position centrale verrouillée
- Niveau de commutation élevé [V] : > 11
- Connecteur de tuyau : 8 mm
- Indice de protection : IP 65 ; IP 67
- Alimentation du capteur des entrées : AS-i
- Alimentation électrique [V] : 20...30 ; (via câble plat)
- Connecteur : disposition des broches : zéro - connecteur : M12
- Watchdog intégré : oui
- Référence fabricant
AC5270
- Type de produit
Module pneumatique
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3321270 ifm Electronic AC5270 Module pneumatique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321270 ifm Electronic AC5270 Module pneumatique
Description
Module pneumatique ifm AC5270 AS-i
