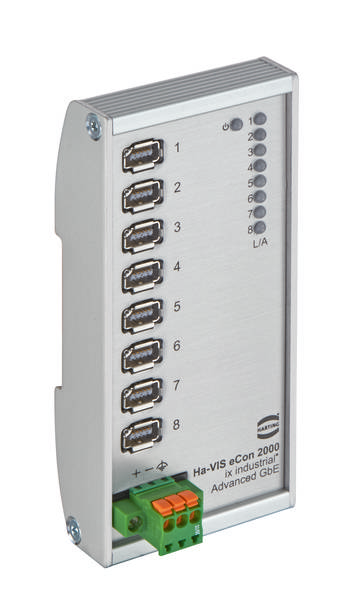

HARTING 24144080000 24 14 408 0000 Commutateur Ethernet industriel 1000 MBit/s
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 555.00 / pièce(s))
CHF 555.00
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série: Ha-vis ECON 2000
- Composant : commutateurs Industrial Ethernet
- Type de raccordement : contact enfichable enfichable et à visser pour la tension d'alimentation
- Nombre de contacts : 3
- Normes : en 61000-6-1 immunité CEM ; en 61000-6-2 immunité CEM ; en 55024 immunité CEM ; en 61000-4-2 décharge électrostatique (ESD) ; en 61000-4-3 champ électromagnétique ; en 61000-4-4 transitoires rapides (en rafale) ; en 61000-4-6 perturbations conduites ; en 61000-6-4 perturbations électromagnétiques ; en 61000-4-4 interférences électromagnétiques ; norme CEI 602-64 ; norme CEI 6068 (CEI) ; norme CEI 603-6 : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI : CEI
- Poids net : 163 g
- Désignation : avancée
- Débit de données : 10 Mbits/s; 100 Mbits/s; 1000 Mbits/s.
- Domaine d'application : application intérieure
- Section de conducteur : AWG 30... AWG 14
- Description : non géré
- Température de stockage: -40 ... +85 °C
- Humidité relative de l'air : 0... 95 % sans condensation (fonctionnement) ; 0... 95 % sans condensation (stockage/transport)
- Indice de protection selon IEC 60529 : IP30 lorsqu'il est branché
- PROFINET : oui
- Homologations : DNV GL en préparation ; E1 en préparation
- Matériau du boîtier : aluminium (anodisé)
- Fixation : rail DIN 35 mm selon en 60715
- Température de fonctionnement : -40 ... 0...+70 °C
- Tension admissible : 9 ... 60 V/ DC
- Type Ethernet : Full Gigabit Ethernet
- Nombre total de ports : 8
- Technologie switch : Store and Forward
- Taille du cadre : 10 Ko
- Taille de la feuille de calcul MAC : 8 000 entrées
- Taille du tampon : 4 mégabits
- Non bloquant : oui
- Qualité de service : oui
- Contrôle de débit : désactivé
- Contact de signalisation : non
- Fonctionnalité PoE : non
- TENSION NOMINALE : 24 V DC ; 48 V DC
- Protection contre les surtensions : oui
- Courant de fonctionnement : 190 ma @ 24 V DC ; 100 ma @ 48 V DC
- Circuit d'alimentation : SELV (circuit Breaker 10 A)
- PUISSANCE ABSORBÉE : 4,6 W @ 24 V DC ; 4,8 W @ 48 V DC
- Pinout : + / - / FE
- Protection contre l'inversion de polarité : oui
- Pression d'air : ≥795 hPa ≈ 2000 M.
- NORME DE TRANSMISSION : 10BASE-T ; 100BASE-TX ; 1000BASE-T
- Auto-négociation : oui
- Polarité automatique : oui
- Auto MDI(X) : oui
- Physique de transmission : paire torsadée cat. 5
- Longueur de transmission : 100 m
- Longueur 26,2 mm
- Largeur : 52,4 mm
- Hauteur : 113,5 mm
- Support Jumbo Frame : oui
- COURANT D'APPEL : 1,2 A @ 24 V DC ; 2,7 A @ 48 V DC
- Protection contre les surintensités : 4 A à l'entrée
- Filtre d'adresse MAC : LLDP et PROFINET PTCP Delay (01-80-C0-00-00-0E)
- 10/100/1000 Mbits/s (ports ix Industrial ®) : 8
- Type de produit
Commutateur Ethernet industriel
- Vitesse de transfert LAN
1000 MBit/s
- Débit de transmission
1000 MBit/s
- Fonctionnalités de base
Commutateur - Non géré
- Ports Ethernet
8
- Nombre de ports 100 M/1 G/10 G
8 x
- Nombre de ports 10/100 Mo/s
8 x
- Ports 10/100/1000 Mb/s
8 x
- Auto-Uplink sur chaque port
oui
- Jumbo Frames
oui
- Adresses MAC
8000
- Poids
163 g
- Largeur
52.4 mm
- Hauteur
113.5 mm
- Profondeur
26.2 mm
- Type
24 14 408 0000
- Interfaces
RJ45
IP30
- Tension de fonctionnement
24 V/DC
48 V/DC
- Température ambiante max.
70 °C
- Température ambiante min.
-40 °C
DIN rail (top hat rail)
52.4
113.5 mm
26.2 mm
VRAI
VRAI
FAUX
FAUX
IP30
8
Documents & téléchargements
Fiche technique
Fiche technique 3000755 HARTING 24144080000 24 14 408 0000 Commutateur Ethernet industriel 1000 MBit/s
Fiche technique 3000755 HARTING 24144080000 24 14 408 0000 Commutateur Ethernet industriel 1000 MBit/s
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3000755 HARTING 24144080000 24 14 408 0000 Commutateur Ethernet industriel 1000 MBit/s
Description
Commutateurs Industrial Ethernet, non gérés, Full Gigabit Ethernet, tension nominale : 24, 48, nombre total de ports : 8
