Name: HARTING 21033812824 Adaptateur pour circuit imprimé Interconnexion pour circuits imprimés Nombre total de pôles: 8 1 pc(
Brand: HARTING
SKU: 3008638
Availability: BackOrder

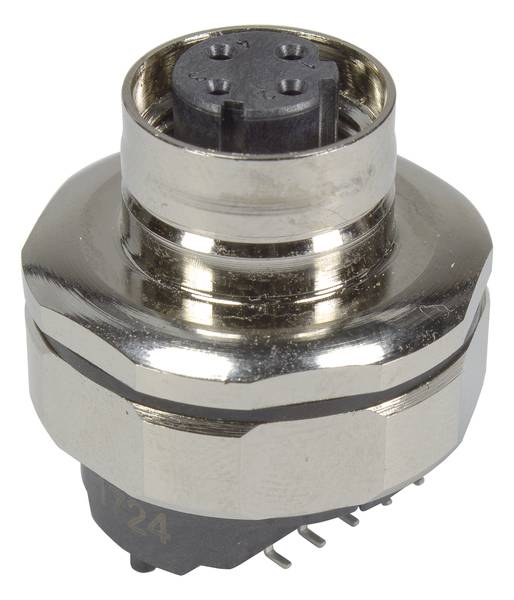

Connecteur métallique à quatre broches rondes et filetage, adapté aux applications industrielles ou aux appareils électroniques.

Type de produit

Adaptateur pour circuit imprimé

Forme

Interconnexion pour circuits imprimés

Nombre total de pôles

Connexion

SMT

Contenu

1 pc(s)

Fiche technique (PDF)

Bientôt disponible

Nombre

pièce(s)

Total (CHF 47.95 / pièce(s))

CHF 47.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : connecteur rond M12
Composant : adaptateur de circuit imprimé
Type de connexion : connexion à souder par réflecteur (SMT)
Nombre de contacts : 8
Type de verrouillage : verrouillage à vis ; PushPull
Courant nominal : ‌ 0,8 A.
Résistance d'isolation : >108 Ω
Résistance de passage : ≤ 10 mΩ
Température limite: -40 ... +85 °C (max. Pour le brasage à la lumière) +245)
Cycles de couplage: ≥ 100
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP)
Couleur : noir
Matériau des contacts : laiton
Surface de contact : au sur le côté ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 61076-2-109
Poids net : 23 g
Désignation : Magnetics ; PushPull
Tension : 57 V
Tension nominale : 1,5 kV
Degré de pollution : 3
Niveau de sensibilité du processus (PSL) : R7 selon ECA/IPC/JEDEC J-STD-075
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Codage : codage x
Force d'accouplement : ‌ 30 N
Force de traction : ‌ 30 N
Débit de données : ‌ 1 Gbits/s.
Sexe : femelle
Description : avec transmetteur intégré ; droit ; inclus Boîte à bride ; Power over Ethernet (PoE+) ; pour montage frontal
Avec blindage
Indice de protection selon IEC 60529 : IP65 / IP67 lorsqu'il est branché
Couple de serrage : contre-écrou 2 Nm

Type: 21 03 381 2824

Type de produit: Adaptateur pour circuit imprimé

Forme: Interconnexion pour circuits imprimés

Nombre total de pôles: 8

Connexion: SMT

Couleur: noir

Contenu: 1 pc(s)

Température max.: +85 °C

Température min.: -40 °C

Fermeture: Verrouillage à vis ; PushPull

Matériau du contact: laiton

Nombre de tailles de contact: 8

Poids: 23 g

Référence fabricant: 21033812824

Matériau d'isolation: LCP

Nombre de pôles: 8

Spécificités: blindé

: Other

: 57 V

: 8

: Bus

: -40-85 °C

: Other

: 1.5 kV

: Soldering connection

: Nickel/gold

: Liquid crystal polymer

: Other

: Other

: 0.8 A

Documents & téléchargements

Fiche technique

Fiche technique 3008638 HARTING 21033812824 Adaptateur pour circuit imprimé Interconnexion pour circuits imprimés Nombre total de pôles: 8 1 pc(

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3008638 HARTING 21033812824 Adaptateur pour circuit imprimé Interconnexion pour circuits imprimés Nombre total de pôles: 8 1 pc(

Description

Adaptateur de circuit imprimé, avec transmetteur intégré, droit, avec Boîte à bride, Power over Ethernet (PoE+), pour montage frontal, raccordement à souder par réflecteur (SMT)

Ce texte a été traduit par une machine.
