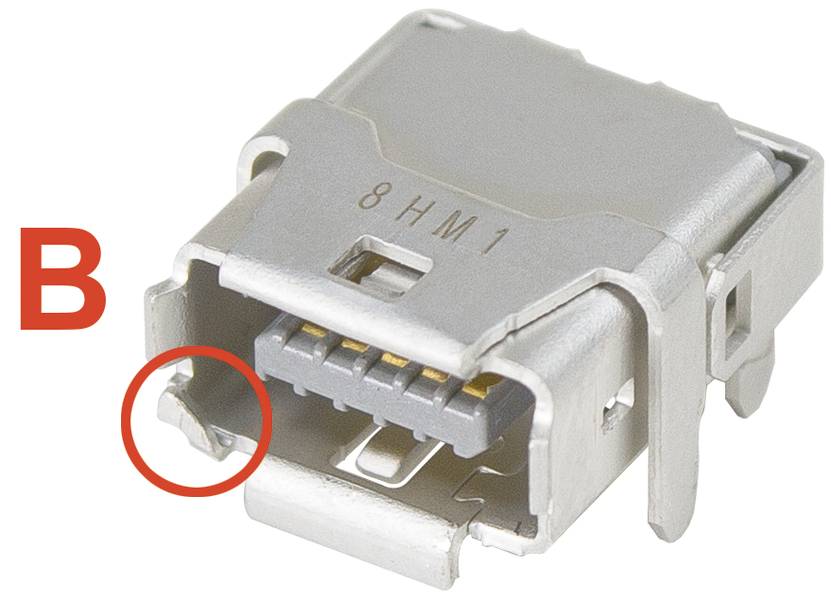

HARTING 09452819001333 Connecteur de circuit imprimé Nombre total de pôles: 10 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
10
Connexion
à souder
Contenu
1 pc(s)
Courant nominal - arrondi
3 A
Fiche technique (PDF)
Nombre
Total (CHF 5.74 / pièce(s))
CHF 6.31
-9 %
CHF 5.74
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Harting ix Industrial ®
- Composant : connecteur pour circuit imprimé
- Type de raccordement : connexion à souder
- Nombre de contacts : 10
- Courant de mesure : 3 A en cas d'utilisation avec 4 contacts (1,2,6,7)
- Résistance d'isolation : >500 MΩ
- Résistance de passage : ≤ 30 mΩ
- Température limite: -40 ... +85 °C
- Cycles d'accouplement : ≥ 5000
- Tension de test Ueff : 0,5 kV
- Matière utilisée : polymère crystal-polymer (LCP)
- Couleur : gris
- Matériau des contacts : alliage de cuivre
- Surface de contact : au ≥ 0,2 μm via ni ≥ 2 μm, côté enfichable ; au ≥ 0,03 μm via ni ≥ 2 μm, côté raccordement
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 61076-3-124 ; en 45545-2
- Poids net : 1,52 g
- Désignation : signal
- TENSION DE MESURE : 50 V AC; 60 V DC
- Codage : type B
- Force d'accouplement : ≤ 25 N
- Force de traction : ≤ 25 N
- Débit de données : 10 Mbits/s; 100 Mbits/s; 1 Gbit/s; 2,5 Gbit/s; 5 Gbit/s; 10 Gbit/s.
- Description : horizontale
- Blindage : entièrement blindé, contact de blindage 360°
- Caractéristiques de transmission : catégorie 6A classe EA jusqu'à 500 MHz
- Résistance de blindage : ≤ 100 mΩ
- Température de stockage : -30 ... +60 °C
- Humidité relative de l'air : 95 % sans condensation (fonctionnement) ; 95 % sans condensation (stockage/transport)
- Indice de protection selon IEC 60529 : IP20
- Matériau de blindage : acier inoxydable ; SN ≥ 1 μm sur ni ≥ 0,2 μm, côté enfichable, blindage
- Type
09 45 281 9001 333
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
10
- Connexion
à souder
- Couleur
gris
- Contenu
1 pc(s)
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Tension nominale
50 V/AC
60 V/DC
- Matériau du contact
alliage de cuivre
- Référence fabricant
09452819001333
- Nombre de pôles
10
IP20
Other
10
Other
-40-85 °C
Other
Soldering connection
Nickel/gold
Liquid crystal polymer
Other
Other
1.5 A
Documents & téléchargements
Fiche technique
Fiche technique 3008702 HARTING 09452819001333 Connecteur de circuit imprimé Nombre total de pôles: 10 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3008702 HARTING 09452819001333 Connecteur de circuit imprimé Nombre total de pôles: 10 1 pc(s)
Description
Connecteur pour circuit imprimé, horizontal, à souder, courant nominal : 1,5 A, contacts : 10, alliage de cuivre
