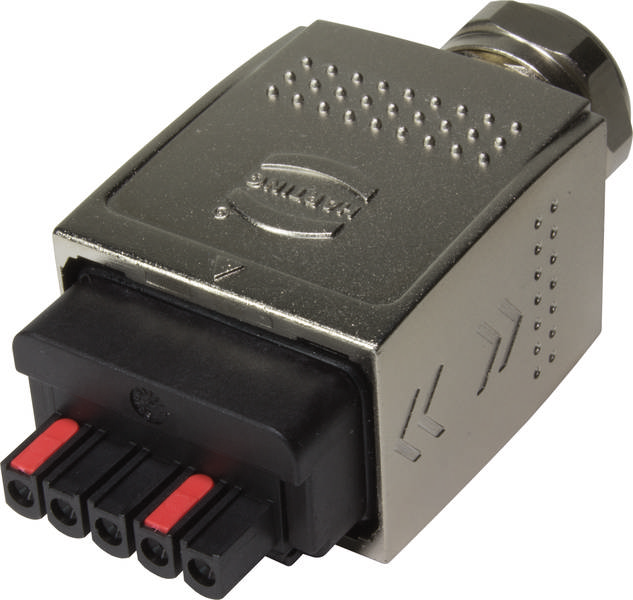

HARTING 09354340441 Kit connecteur Nombre total de pôles: 5 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Kit connecteur
Nombre total de pôles
5
Connexion
borne à ressort
Contenu
1 pc(s)
Courant nominal - arrondi
16 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (excl. TVA)
1
-
CHF 24.01
3
4% = CHF 1.05
CHF 22.96
5
6% = CHF 1.47
CHF 22.54
10
7% = CHF 1.74
CHF 22.27
Les remises sur volume varient selon les vendeurs
Économiser CHF 0.00
Nombre
Total (CHF 24.01 / pièce(s))
CHF 24.01
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han ® PushPull (V14)
- Composant : jeux de connecteurs
- Type de raccordement : borne à ressort
- Nombre de contacts : 5
- Type de verrouillage : PushPull
- Courant nominal : 16 A.
- Température limite: -40 ... 0...+70 °C
- Cycles de couplage: ≥ 100
- Matériau : polyamide (PA)
- Matériau des contacts : alliage de cuivre
- Surface de contact : au sur le côté ni ; SN sur le côté ni
- Classe de combustible selon UL 94 : V-0
- Normes : IEC/pas 61076-3-126
- Poids net : 112 g
- Désignation : Power L
- Caractéristiques : verrouillage intuitif ; peut être confectionné sans outil
- Tension de mesure : 24 V
- Tension nominale : 4 kV
- Degré de pollution : 3
- Remarque : lors de l'installation d'un système PROFINET, respectez la directive de montage PROFINET.
- Section de conducteur : AWG 18... AWG 13
- Longueur de dénudage : torons de 10 mm ; gaine de câble de 44 mm
- Description : conforme à l'AIDA ; avec codage variable
- Blindage : non blindé
- Indice de protection selon IEC 60529 : IP65 ; IP67
- PROFINET : oui
- Couple de serrage : 3 Nm
- Résistance aux vibrations : 10-150 Hz, 5 g, 0,35 mm, 10 cycles selon IEC 61373 catégorie 1 classe B.
- Homologations : DNV GL
- Résistance aux chocs : 30 g / 11 ms, 3 chocs / axe et direction
- Plage de serrage : 6... 10 mm
- Matériau du boîtier : zinc moulé sous pression
- Surface du boîtier : nickelée
- Couleur du boîtier : argent
- Matériau du joint torique : NBR
- Matériau du joint de câble : NBR
- Matériau du joint intérieur du boîtier : NBR
- Type
09 35 434 0441
- Type de produit
Kit connecteur
- Nombre total de pôles
5
- Connexion
borne à ressort
- Contenu
1 pc(s)
- Courant nominal
16 A
- Courant nominal - arrondi
16 A
- Tension nominale
24 V
- Matériau du contact
alliage de cuivre
- Matériau boîtier
zinc moulé sous pression
- Référence fabricant
09354340441
- Nombre de pôles
5
IP65
IP67
Push Pull
24 V
5
Other
Zinc
Other
-40-70 °C
Other
4 kV
Spring clamp connection
Nickel/gold
0.75-2.5 mm²
0.75-2.5 mm²
0.75-2.5 mm²
0.75-2.5 mm²
IP65
FAUX
Polyamide (PA)
Other copper alloys
Other
16 A
Documents & téléchargements
Fiche technique
Fiche technique 3001291 HARTING 09354340441 Kit connecteur Nombre total de pôles: 5 1 pc(s)
Fiche technique 3001291 HARTING 09354340441 Kit connecteur Nombre total de pôles: 5 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3001291 HARTING 09354340441 Kit connecteur Nombre total de pôles: 5 1 pc(s)
Description
Connecteur, série de connecteurs conforme à AIDA, avec codage variable, borne à ressort, courant nominal : 16 A, contacts : 5, alliage de cuivre
