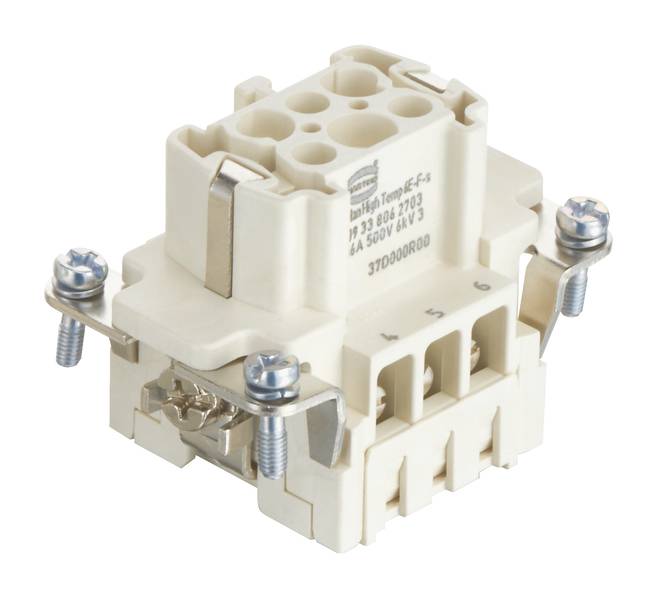

HARTING 09338062703 Connecteur Han® E 6 + PE raccord à vis 1 pc(s)

Connecteur industriel à construction robuste et avec plusieurs possibilités de connexion. Vis de fixation sur les côtés.

Type de produit

Connecteur

Série

Han® E

Connexion

raccord à vis

Nombre total de pôles

6 + PE

Section du conducteur (min.)

0.75 mm²

Fiche technique (PDF)

Livraison le Mo., 1. Feb. 2027

Nombre

pièce(s)

Total (CHF 33.26 / pièce(s))

CHF 35.24

-6 %

CHF 33.26

excl. TVA

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han E ® High Temp
Type de raccordement: borne à vis
Nombre de contacts : 6
Courant nominal : ‌ 16 A.
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 1 mΩ
Température limite: -40 ... +200 °C avec composants haute température Han ®
Cycles d'accouplement : ≥ 500
Matière utilisée : polymère crystal-polymer (LCP)
Matériau des contacts : alliage de cuivre
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 61,1 g
Tension de mesure : 500 V
Tension nominale : 6 kV
Degré de pollution : 3
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : femelle
Section de conducteur : AWG 18... AWG 14
Longueur de section dénudée : 7,5 mm
Couple de serrage : 0,5 Nm
Taille : 6 B
Homologations : DNV GL
Contact PE : oui
Avec protection de câble : oui

Type de produit: Connecteur

Couleur: argent

Série: Han® E

Spécificités: avec fil de protection

Connexion: raccord à vis

Nombre de pôles: 6

Nombre total de pôles: 6 + PE

Section du conducteur (min.): 0.75 mm²

Section du conducteur (max.): 2.5 mm²

Cycles de couplage: 500

Série: Han E® High Temp

Contenu: 1 pc(s)

Température max.: 200 °C

Température min.: -40 °C

Contact séquentiel (PE): oui

Forme: Femelle

: 500 V

: VRAI

: 6

: Bus

: -40-200 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: FAUX

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: VRAI

: Other copper alloys

: Thermoplastic

: 16 A

: Thermoplastic

: 500

: 6

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Anschluss

Herstellerfarbe

Leiterquerschnitt (max.)

Leiterquerschnitt (min.)

Gesamtpolzahl

Produkt-Art

Verpackungsart

HARTING 09330104729 Steckverbinder 10 + PE Käfigzugfederanschluss 1 St. Piece

Code produit :3007706

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

2.5 mm²

0.14 mm²

10 + PE

Steckverbinder

Piece

HARTING 09330064729 Steckverbinder 6 + PE Käfigzugfederanschluss 1 St. Single

Code produit :3007708

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

2.5 mm²

0.14 mm²

6 + PE

Steckverbinder

Single

HARTING 09330104629 Steckverbinder 10 Käfigzugfederanschluss 1 St. Piece

Code produit :3007710

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

2.5 mm²

0.14 mm²

Steckverbinder

Piece

HARTING 09330064639 Steckverbinder 6 + PE Käfigzugfederanschluss 1 St. Piece

Code produit :3007714

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

2.5 mm²

0.14 mm²

6 + PE

Steckverbinder

Piece

HARTING 09330064629 Steckverbinder 6 + PE Käfigzugfederanschluss 1 St. Single

Code produit :3007715

Käfigzugfederanschluss

Kieselgrau (RAL 7032)

2.5 mm²

0.14 mm²

6 + PE

Steckverbinder

Single

HARTING 09330104725 Steckverbinder Han® E 10 + PE Schrauben 1 St. Piece

Code produit :3007718

Schrauben

Kieselgrau (RAL 7032)

2.5 mm²

0.2 mm²

10 + PE

Steckverbinder

Piece

HARTING 09330064736 Steckverbinder Han® E 6 + PE Schrauben 1 St.

Code produit :3007723

Schrauben

Kieselgrau (RAL 7032)

2.5 mm²

0.2 mm²

6 + PE

Steckverbinder

HARTING 09330064726 Steckverbinder Han® E 6 + PE Schrauben 1 St. Piece

Code produit :3007724

Schrauben

Kieselgrau (RAL 7032)

2.5 mm²

0.2 mm²

6 + PE

Steckverbinder

Piece

HARTING 09330104636 Steckverbinder Han® E 10 + PE Schrauben 1 St.

Code produit :3007725

Schrauben

Kieselgrau (RAL 7032)

2.5 mm²

0.2 mm²

10 + PE

Steckverbinder

HARTING 09330104635 Steckverbinder Han® E 10 + PE Schrauben 1 St.

Code produit :3007726

Schrauben

Kieselgrau (RAL 7032)

2.5 mm²

0.2 mm²

10 + PE

Steckverbinder

Documents & téléchargements

Fiche technique

Fiche technique 3007978 HARTING 09338062703 Connecteur Han® E 6 + PE raccord à vis 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3007978 HARTING 09338062703 Connecteur Han® E 6 + PE raccord à vis 1 pc(s)

Description

Inserts, raccordement à vis, femelle, polymère crystal (LCP), courant nominal : 16 A, taille : 6 B, contacts : 6
