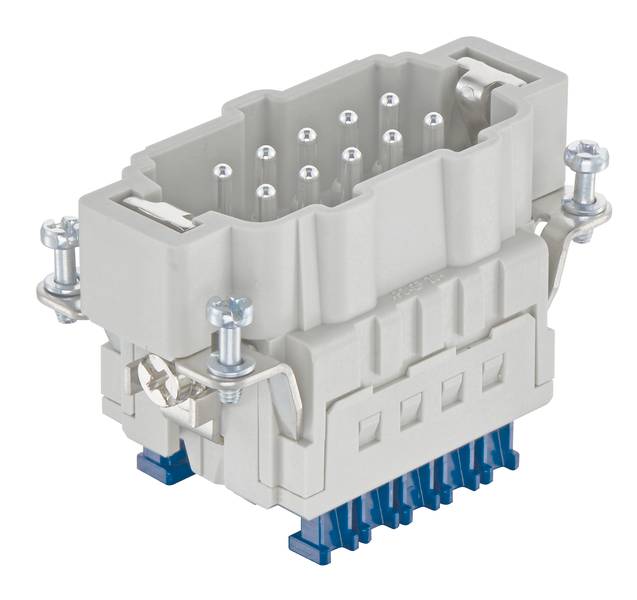

HARTING 09330102648 Connecteur Han® E 10 + PE connexion Cage Clamp 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur
Série
Han® E
Connexion
connexion Cage Clamp
Nombre total de pôles
10 + PE
Section du conducteur (min.)
0.14 mm²
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (excl. TVA)
1
-
CHF 13.83
3
6% = CHF 0.77
CHF 13.06
5
8% = CHF 1.07
CHF 12.76
10
9% = CHF 1.28
CHF 12.55
Les remises sur volume varient selon les vendeurs
Économiser CHF 0.00
Nombre
Total (CHF 13.83 / pièce(s))
CHF 13.83
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han ® ES Press
- Type de raccordement : connecteur à ressort à cage
- Nombre de contacts : 10
- Courant nominal : 16 A.
- Résistance d'isolation : >1010 Ω
- Résistance intérieure: 3 mΩ
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Matériau : polycarbonate (PC)
- Couleur : RAL 7032 (gris-gris)
- Matériau des contacts : alliage de cuivre
- Surface de contact : argentée
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 72,54 g
- Tension de mesure : 500 V
- Tension nominale : 6 kV
- Degré de pollution : 3
- Remarques : actionneur bleu ; uniquement pour boîtier de forme haute
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : stylet
- Section de conducteur : AWG 26... AWG 14
- Longueur de dénudage : 9... 11 mm
- Couleur des accessoires : bleu
- Taille : 10 B
- Homologations : DNV GL
- Contact PE : oui
- Tension nominale selon UL : 600 V.
- Tension de mesure selon CSA : 600 V.
- Type de produit
Connecteur
- Couleur
gris galet (RAL 7032)
- Série
Han® E
- Spécificités
version haute
- Connexion
connexion Cage Clamp
- Nombre de pôles
10
- Nombre total de pôles
10 + PE
- Section du conducteur (min.)
0.14 mm²
- Section du conducteur (max.)
2.5 mm²
- Cycles de couplage
500
- Série
Han® ES Press
- Contenu
1 pc(s)
- Température max.
125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
500 V
FAUX
10
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
FAUX
0.14-2.5 mm²
0.14-2.5 mm²
VRAI
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
10
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3007932 HARTING 09330102648 Connecteur Han® E 10 + PE connexion Cage Clamp 1 pc(s)
Fiche technique 3007932 HARTING 09330102648 Connecteur Han® E 10 + PE connexion Cage Clamp 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007932 HARTING 09330102648 Connecteur Han® E 10 + PE connexion Cage Clamp 1 pc(s)
Description
Inserts, raccordement à ressort à cage, broche, polycarbonate (PC), RAL 7032 (gris-gris), courant de mesure : 16 A, taille : 10 B, contacts : 10
