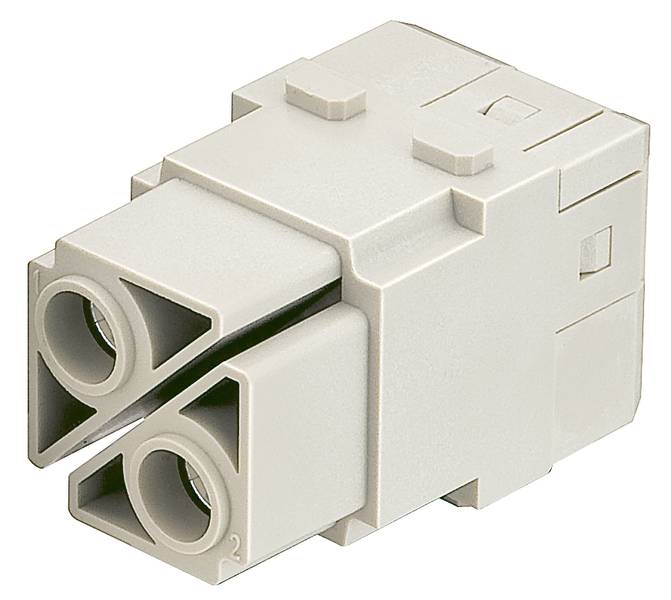

HARTING 09140022755 Double module 2 connexion à vis axiale 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Double module
Connexion
connexion à vis axiale
Nombre total de pôles
2
Section du conducteur (min.)
6 mm²
Section du conducteur (max.)
10 mm²
Fiche technique (PDF)
Nombre
Total (CHF 66.56 / pièce(s))
CHF 66.56
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han-Modular ®
- Type de raccordement : connexion à vis axiale
- Nombre de contacts : 2
- Courant nominal : 100 A.
- Résistance d'isolation : >1010 Ω
- Résistance de passage : ≤ 0,3 mΩ
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Matériau : polycarbonate (PC)
- Couleur : RAL 7032 (gris-gris)
- Matériau des contacts : alliage de cuivre
- Surface de contact : argentée
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 80 g
- Tension de mesure : 1 000 V
- Tension nominale : 8 kV
- Degré de pollution : 3
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : femelle
- Section du conducteur : 6 ... 10 mm²
- Longueur de dénudage : 12... 14 mm
- Homologations : DNV GL
- Tension nominale selon UL : 600 V.
- Type de module : module Han 100 A.
- Taille du module : module double
- Type de produit
Double module
- Couleur
gris galet (RAL 7032)
- Spécificités
avec borne à vis
- Connexion
connexion à vis axiale
- Nombre de pôles
2
- Nombre total de pôles
2
- Section du conducteur (min.)
6 mm²
- Section du conducteur (max.)
10 mm²
- Cycles de couplage
500
- Série
Han-Modular®
- Contenu
1 pc(s)
- Température max.
125 °C
- Température min.
-40 °C
1000 V
FAUX
2
Bus
-40-125 °C
V0
8 kV
Axial screw connection
Silver
3
FAUX
6-10 mm²
6-10 mm²
Other copper alloys
Thermoplastic
100 A
Thermoplastic
500
2
Documents & téléchargements
Fiche technique
Fiche technique 3008300 HARTING 09140022755 Double module 2 connexion à vis axiale 1 pc(s)
Fiche technique 3008300 HARTING 09140022755 Double module 2 connexion à vis axiale 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3008300 HARTING 09140022755 Double module 2 connexion à vis axiale 1 pc(s)
Description
Module Han 100 A, module double, raccord à vis axiale, femelle, contacts : 2, section du conducteur : 6...10 mmm², courant de mesure : 100 A, polycarbonate (PC)
