Name: HARTING 09 67 650 9675 09676509675 Connecteur Nombre de pôles: 50 à souder 1 pc(s) Piece
Brand: HARTING
SKU: 3004432
Availability: BackOrder

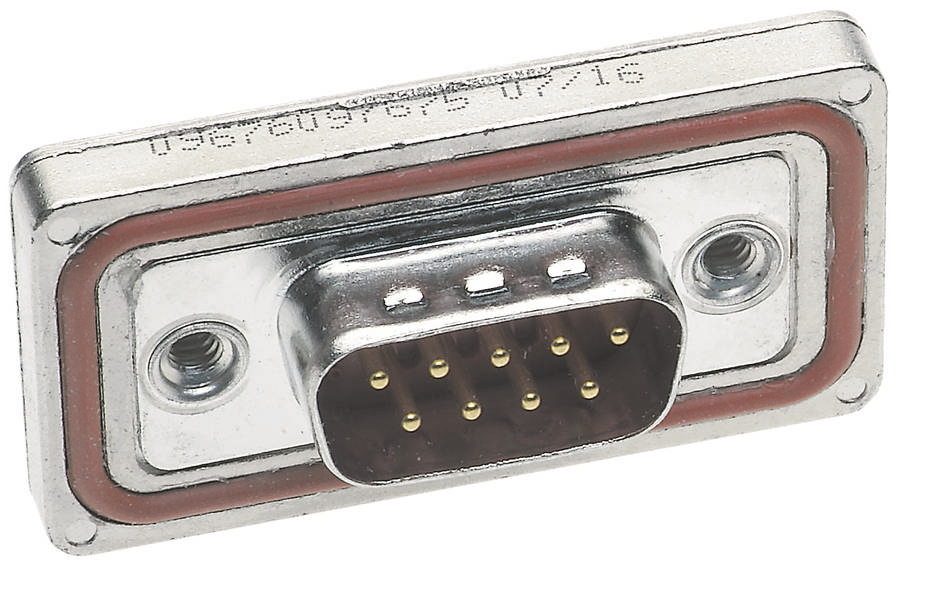

Un connecteur D-Sub à 9 broches avec boîtier métallique et joint d'étanchéité, fréquemment utilisé pour les connexions séries dans les ordinateurs et les appareils.

Type d'emballage

Piece

Type de produit

Connecteur

Forme

mâle, droit

Nombre de pôles

Connexion

à souder

Fiche technique (PDF)

Livraison le mar., 13 avril 2027

Nombre

pièce(s)

Total (CHF 59.95 / pièce(s))

CHF 59.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs

Connecteur
Nombre de pôles: 50

Caractéristiques techniques

Série : Sub-D
Composant : connecteur
Description du contact : pivoté ; droit
Type de connexion : connexion à souder par points
Nombre de contacts : 50
Type de verrouillage : bride filetée M3
Grille, côté connexion : 2,74 mm
Courant nominal : ‌ 5 A.
Résistance d'isolation : > 5 x 109 Ω
Résistance de passage : ≤ 10 mΩ
Température limite : -25 ... 0...+70 °C
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 1,2 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matériau utilisé : matière thermoplastique renforcée de fibres de verre ; Shell : laiton, étamé
Couleur : rouge
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur ni
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 47,16 g
Épaisseur de couche : ≥ 30 μinch
Désignation : IP67
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Fixation ci : avec clips de verrouillage
connexion à chaud : non
Matériau : zinc moulé sous pression, nickelé
EPAISSEUR du circuit imprimé : ‌1,6 mm
Sexe : stylet
Description : avec cadre arrière
Autres contacts : avec contact de masse
Indice de protection selon IEC 60529 : IP67
Couple de serrage : 0,4... Boulon à vis 0,6 Nm
Taille : D-Sub 5
Matériau du joint : silicone
Couleur du joint : rouge
Espacement des rangées : 2,84 mm
Hauteur de montage : ‌ 8 mm

Type d'emballage: Piece

Type: SUB-D

Type de produit: Connecteur

Forme: mâle, droit

Nombre de pôles: 50

Connexion: à souder

Contenu: 1 pc(s)

Cycles de couplage: 500

Référence fabricant: 09676509675

Couleur: rouge

Type de contact: contacts décolletés

Matériau du contact: alliage de cuivre

Revêtement du contact: métal précieux

Dimension grille: 2.74 mm

: IP67

Spécificités: pour processus de soudage à la vague

Type: 09 67 650 9675

: Plug/bus

: 50
