Name: HARTING 09 55 215 6611 741 09552156611741 Connecteur Nombre de pôles: 15 SMT 140 pc(s)
Brand: HARTING
SKU: 3004458
Availability: BackOrder

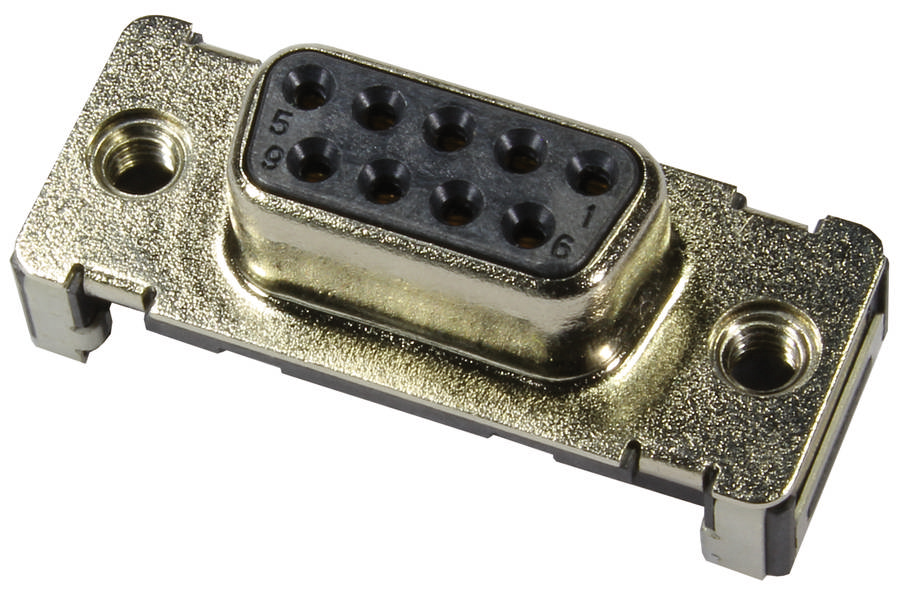

'Un connecteur D-Sub métallique à 9 broches, de forme rectangulaire avec deux trous de fixation.'

Type de produit

Connecteur

Forme

femelle, droit

Nombre de pôles

Connexion

SMT

Contenu

140 pc(s)

Fiche technique (PDF)

Livraison le mar., 9 février 2027

Nombre (taille du paquet 140 pc(s))

Set(s)

Total (CHF 604.95 / pièce(s))

CHF 604.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs

Connecteur
Nombre de pôles: 15

Caractéristiques techniques

Série : Sub-D
Composant : connecteur
Description du contact : estampé ; droit
Type de connexion : connexion à souder par réflecteur (SMT)
Type de connexion : carte mère à daughtercard ; mezzanine
Nombre de contacts : 15
Type de verrouillage : bride filetée M3
Grille, côté connexion : 2,74 mm
Courant nominal : ‌ 5 A.
Résistance d'isolation : > 5 x 109 Ω
Résistance de passage : ≤ 25 mΩ
Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 30 s)
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP) ; coque : acier, nickelé
Couleur : noir
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur ni
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 728,56 g
Désignation : standard
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
connexion à chaud : non
EPAISSEUR du circuit imprimé : ≥1,6 mm
Force d'accouplement : ≤ 50 N
Force de traction : ≥ 4,5 N;≤ 33 N
Sexe : femelle
Couple de serrage : boulon à vis ≤0,6 Nm
Taille : D-Sub 2
Hauteur de montage : ‌ 6,35 mm

Type: SUB-D

Type de produit: Connecteur

Forme: femelle, droit

Nombre de pôles: 15

Connexion: SMT

Contenu: 140 pc(s)

Cycles de couplage: ≥ 250

Référence fabricant: 09552156611741

Couleur: noir

Type de contact: contacts estampés

Matériau du contact: alliage de cuivre

Revêtement du contact: métal précieux

Dimension grille: 2.74 mm

Spécificités: avec bride filetée

Type: 09 55 215 6611 741

: Plug/bus

: 15

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Inhalt

Polzahl

HARTING 09 55 115 6611 741 09551156611741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004434

Livraison le mar., 9 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 453.95^*

HARTING 09 55 115 6612 333 09551156612333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

Code produit :3004435

Livraison le ven., 5 février 2027

Conrad Electronic

Buchse, gerade

1 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

HARTING 09 55 115 6612 741 09551156612741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004454

Livraison le jeu., 11 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 439.95^*

HARTING 09 55 115 6621 741 09551156621741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004436

Livraison le mar., 9 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 475.95^*

HARTING 09 55 115 6622 333 09551156622333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

Code produit :3004437

Livraison le ven., 5 février 2027

Conrad Electronic

Buchse, gerade

1 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

HARTING 09 55 115 6622 741 09551156622741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004433

Livraison le jeu. 5 novembre

40 Set(s)Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 463.95^*

HARTING 09 55 115 7611 741 09551157611741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004438

Livraison le ven., 5 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 437.95^*

HARTING 09 55 115 7612 741 09551157612741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004457

Livraison le ven., 5 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 427.95^*

HARTING 09 55 115 7621 741 09551157621741 Steckverbinder Polzahl: 9 SMT 140 St. Piece

Code produit :3004439

Livraison le ven., 5 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 463.95^*

HARTING 09 55 115 7622 741 09551157622741 Steckverbinder Polzahl: 9 SMT 140 St.

Code produit :3004440

Livraison le ven., 5 février 2027

Conrad Electronic

Buchse, gerade

140 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 449.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3004458 HARTING 09 55 215 6611 741 09552156611741 Connecteur Nombre de pôles: 15 SMT 140 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3004458 HARTING 09 55 215 6611 741 09552156611741 Connecteur Nombre de pôles: 15 SMT 140 pc(s)

Description

Connecteur, raccordement à souder par réflecteur (SMT), courant de mesure : 5 A, femelle, taille : D-Sub 2, polymère liquide crystal (LCP), coque : acier, nickelé
