Name: HARTING 09 55 166 6822 333 09551666822333 Connecteur Nombre de pôles: 9 SMT 1 pc(s) Piece
Brand: HARTING
SKU: 3004524
Availability: BackOrder

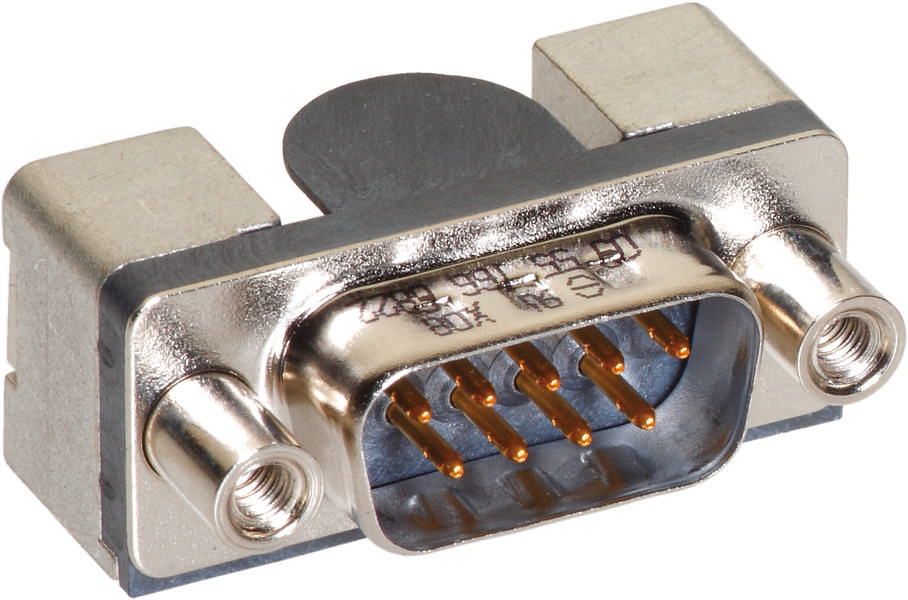

Gros plan sur un connecteur Sub-D métallique à 9 broches dorées, adapté aux appareils électroniques ou aux connexions informatiques.

Type d'emballage

Piece

Type de produit

Connecteur

Forme

mâle, coudé

Nombre de pôles

Connexion

SMT

Fiche technique (PDF)

Livraison le ven., 5 février 2027

Nombre

pièce(s)

Total (CHF 15.95 / pièce(s))

CHF 15.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs

Connecteur
Nombre de pôles: 9

Caractéristiques techniques

Série : Sub-D
Composant : connecteur
Description du contact : perforé ; coudé
Type de connexion : connexion à souder par réflecteur (SMT)
Type de connexion : carte mère à carte mère
Nombre de contacts : 9
Type de verrouillage : bride avec boulon à vis monté 4-40 UNC
Grille, côté connexion : 2,76 mm
Courant nominal : ‌ 5 A.
Résistance d'isolation : > 5 x 109 Ω
Résistance de passage : ≤ 25 mΩ
Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 30 s)
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : polymère crystal-polymer (LCP) ; coque : acier, nickelé
Couleur : noir
Matériau des contacts : alliage de cuivre ; masse : zinc moulé sous pression
Surface de contact : métal précieux sur ni
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 16,4 g
Désignation : standard
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Niveau de sensibilité de la mousse (MSL) : 1 selon ECA/IPC/JEDEC J-STD-020D
Niveau de sensibilité du processus (PSL) : R0 selon ECA/IPC/JEDEC J-STD-020D
connexion à chaud : non
EPAISSEUR du circuit imprimé : ≥1,6 mm
Force d'accouplement : ≤ 30 N
Force de traction : ≥ 3,3 N;≤ 20 N
Sexe : stylet
Couple de serrage : vis de verrouillage ≤0,4 Nm
Taille : D-Sub 1
Hauteur de montage : ‌ 7,3 mm

Type d'emballage: Piece

Type: SUB-D

Type de produit: Connecteur

Forme: mâle, coudé

Nombre de pôles: 9

Connexion: SMT

Contenu: 1 pc(s)

Cycles de couplage: ≥ 250

Référence fabricant: 09551666822333

Couleur: noir

Type de contact: contacts estampés

Matériau du contact: alliage de cuivre

Revêtement du contact: métal précieux

Dimension grille: 2.76 mm

Spécificités: à souder sur circuits imprimés

Type: 09 55 166 6822 333

: Plug/bus

: 9
