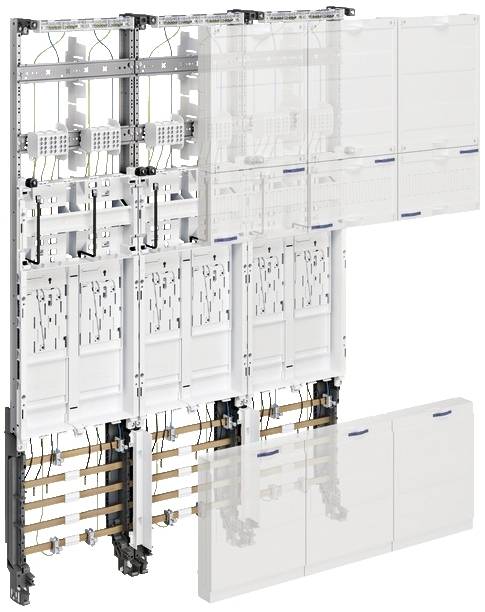

Hager ZL3EL26N Champ complet montage apparent (en saillie) Nbr de rangées = 3 Contenu 1 pc(s)

Champ complet, universel, 1050mm, 6 postes de comptage, eHZ, DSS, 3 champs. Solution de contre-courant boîtier d'armoire selon DIN VDE 0603/1, norme de dimensions DIN 43 870 pour montage en saillie, encastré ou partiellement encastré. Composé d'une armoire avec porte en tôle d'acier de 1 mm d'épaisseur, avec revêtement par poudre. Habillage intérieur entièrement en plastique. Entrées de câble en haut et en bas grâce aux plaques de bride en plastique intégrées. Préestampage à l'arrière dans la pièce en plastique. Les traversées de barres collectrices comme bride à ouvrir sans outil des deux côtés dans la partie inférieure comme possibilité de raccordement de barres collectrices de différentes armoires ou en combinaison avec un boîtier de raccordement de câbles et un kit de raccordement. En plus de la réalisation dans le NAR, des ouvertures supplémentaires dans la zone de l'AAR (pour hauteur de 1100 et 1400 mm) et RFZ (pour hauteur de 1100mm). Porte à montage affleurant, charnières ajustables pouvant être installées à gauche ou à droite avec angle d'ouverture de 110°. Fermeture de porte avec avant-garde. Fermeture de porte remplaçable par un autre système. Les armoires peuvent être disposées l'une sur l'autre ou l'une à côté de l'autre. Taille de l'armoire : 1 à 5 éléments avec 72 à 540 unités de division (PLE). Remarque : le câble principal doit être introduit et branché dans le compartiment de raccordement inférieur de l'armoire de comptage conformément à VDE-AR-N 4100:2019-04 par le bas ou sur le côté. Hauteur : __ mm (1100mm ou 1400mm) largeur : __ mm profondeur : 205 / 160 mm, couleur RAL : 9010 indice de protection 44, classe de protection II courant nominal du système de barre omnibus 250 A modèle VDE-AR-N 4100:2019-04 compteur pour __ poste(s) de comptage. Selon les conditions techniques de raccordement (TAB) du VNB __ pour : __ compteurs électroniques domestiques (eHZ) ou __ compteurs avec fixation à 3 points (3 HZ). __ pour les installations de référence avec consommation domestique max. 63 A (10mmm²) selon DIN 18015-1 ( __ appartements, __ Généralités, __ réserve, __ pompe à chaleur) __ pour les applications de courant continu max. 32 A (10 mmm²) selon VDE-AR-N 4100:2019-04 (par ex. PV à 22 kW) __ pour les applications de courant continu max.

Ce texte a été traduit par une machine.
