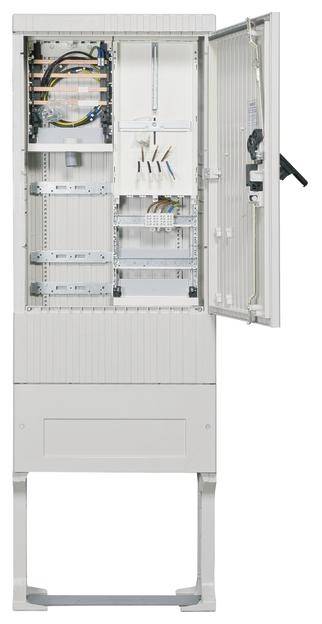

Hager ZAS175BD14 Colonne de raccordement pour compteur Hager ZAS175BD14 universel 1ZP 4 conducteurs 1710mm Colonne de ra

Colonne de raccordement de compteur 175, universel Z, 1 poste de compteur, 3 points, 4 pôles, base. Colonne de raccordement pour compteur, indice de protection IP 44, en socle de base inclus, en polyester renforcé de fibre de verre FS 833.5 selon DIN en 14598. La colonne de raccordement de compteur répond aux exigences de la norme DIN VDE 0603-1 (VDE 0603-1):2017-06 en association avec la norme DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06. De plus, l'installation est construite sur la base des directives d'application en vigueur de la norme VDE-AR-N 4100:2019-04 avec la correction correspondante VDE-AR-N 4100 BER 1:2019. Grâce aux composants supplémentaires, la colonne de base est développée en colonne de raccordement de compteur prête à être branchée du VNB correspondant. Boîtier profilé en forme de nervure. Porte avec angle d'ouverture de 180° avec position libre et de 90° avec boîtiers coudés. La porte droite est suspendue. Fermeture avec levier pivotant et fermeture de fond à trois points avec 1 ou 2 demi-cylindres profilés. Cylindre intégré en bas avec série de fermeture identique. Un deuxième cylindre de fermeture (par ex. du système de fermeture VNB) peut être installé en haut après avoir retiré le verrou carré. Si aucun second demi-cylindre profilé n'est installé, la deuxième ouverture supérieure doit être équipée d'un obturateur. La ventilation s'effectue via des conduits de ventilation formés par labyrinthe, empêche la pénétration de corps étrangers et est résistant aux chocs. Les colonnes de raccordement sont conçues conformément à la directive technique : armoires de raccordement à l'extérieur/raccordement d'armoires de commande et de commutation fixes et colonnes de raccordement au compteur sur le réseau basse tension du VNB. L'installation se compose de panneaux de compteur isolés de protection DIN 43870 (surfaces fonctionnelles) pour compteurs. Les postes de comptage sont préorientés pour une couverture IP54. La base de l'enterrement et la colonne de raccordement du compteur forment une unité. Un rost de sol est recommandé. Pour éviter le condensation, remplir la base jusqu'à la hauteur du rail de fixation du câble à l'intérieur avec un remplissage de socle.

Ce texte a été traduit par une machine.
