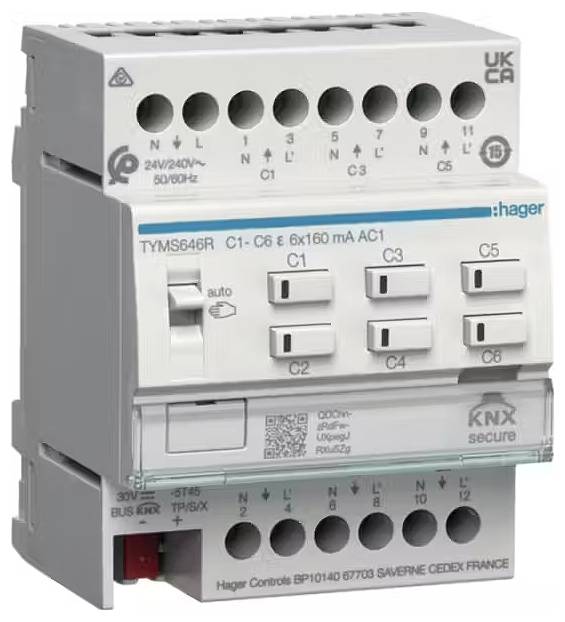

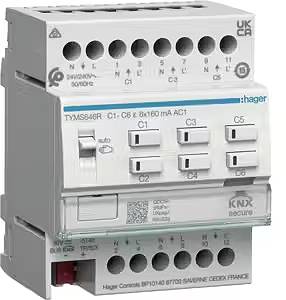

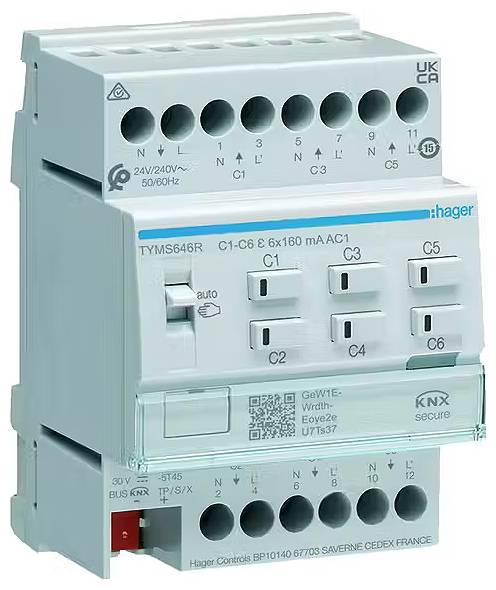

Hager KNX TYMS646R Actionneur de chauffage
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
19 pièce(s)
Nombre
Total (CHF 144.26 / pièce(s))
CHF 144.26
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Actionneur de chauffage
- Série
KNX
- Lieu d'utilisation
intérieure
- Transmission des données (Smart Home)
filaire
- Canaux
6
- Type de montage
sur rail porteur (rail DIN)
- Couleur
multicolore
- Largeur
100 mm
- Hauteur
50 mm
- Profondeur
150 mm
- Dim.
(l x H x P) 100 x 50 x 150 mm
- station de base
non requise, en option pour l'accès à distance
non pertinent
- Poids
230 g
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3359798 Hager KNX TYMS646R Actionneur de chauffage
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3359798 Hager KNX TYMS646R Actionneur de chauffage
Information
Information 3359798 Hager KNX TYMS646R Actionneur de chauffage
Description
Actionneur de chauffage 6 voies KNX Secure, avec régulateur pour actionneurs 24/230V, actionneur de chauffage Triac.réacteur de chauffage (REG) KNX Secure avec sorties électroniques (Triac) pour la commande silencieuse d'actionneurs électrothermiques pour installations de chauffage ou plafonds de refroidissement.
Appareil de montage en série avec coupleur de bus intégré, raccordement de bus via borne de raccordement KNX, interrupteur à coulisse auto/manuel, 6 touches manuelles pour monter/descendre par canal d'actionneur avec LED d'état (défaut, court-circuit, surcharge), touche de programmation avec LED intégrée, champ d'inscription et bornes à vis pour tensions d'entrée et de sortie.
Fonctions : tension de sortie pour vannes compatibles 230 V AC ou 24 V AC, régulateur de température pour le chauffage et le refroidissement, avec 12 régulateurs de température pour la commande de 12 zones indépendantes, marche/arrêt ou commande PWM. Commande manuelle via interrupteur à coulisse du canal avec 0 % - 50 % - 100 %. Fonction de diagnostic via sortie avec LED multicolore, protection de vanne programmable date/heure/protection de siège fixe de pompe et position forcée. Valeurs inférieures pour l'été/l'hiver. 2 blocs logiques. Valeurs de consigne paramétrables pour un fonctionnement normal, forcé ou d'urgence. Surveillance/détection cyclique des signaux d'entrée des thermostats (temps de surveillance env. 45 min). En cas de défaillance du thermostat, la sortie Triac est réglée en mode d'urgence.
Remarque : l'appareil peut être programmé à l'aide de l'ETS (à partir de la version 5). Sur tous les canaux d'actionneurs, les actionneurs doivent être raccordés à la même tension de fonctionnement. Respecter les consignes de montage pour les fabricants de systèmes de chauffage/actionneurs.
Ce texte a été traduit par une machine.
Appareil de montage en série avec coupleur de bus intégré, raccordement de bus via borne de raccordement KNX, interrupteur à coulisse auto/manuel, 6 touches manuelles pour monter/descendre par canal d'actionneur avec LED d'état (défaut, court-circuit, surcharge), touche de programmation avec LED intégrée, champ d'inscription et bornes à vis pour tensions d'entrée et de sortie.
Fonctions : tension de sortie pour vannes compatibles 230 V AC ou 24 V AC, régulateur de température pour le chauffage et le refroidissement, avec 12 régulateurs de température pour la commande de 12 zones indépendantes, marche/arrêt ou commande PWM. Commande manuelle via interrupteur à coulisse du canal avec 0 % - 50 % - 100 %. Fonction de diagnostic via sortie avec LED multicolore, protection de vanne programmable date/heure/protection de siège fixe de pompe et position forcée. Valeurs inférieures pour l'été/l'hiver. 2 blocs logiques. Valeurs de consigne paramétrables pour un fonctionnement normal, forcé ou d'urgence. Surveillance/détection cyclique des signaux d'entrée des thermostats (temps de surveillance env. 45 min). En cas de défaillance du thermostat, la sortie Triac est réglée en mode d'urgence.
Remarque : l'appareil peut être programmé à l'aide de l'ETS (à partir de la version 5). Sur tous les canaux d'actionneurs, les actionneurs doivent être raccordés à la même tension de fonctionnement. Respecter les consignes de montage pour les fabricants de systèmes de chauffage/actionneurs.
