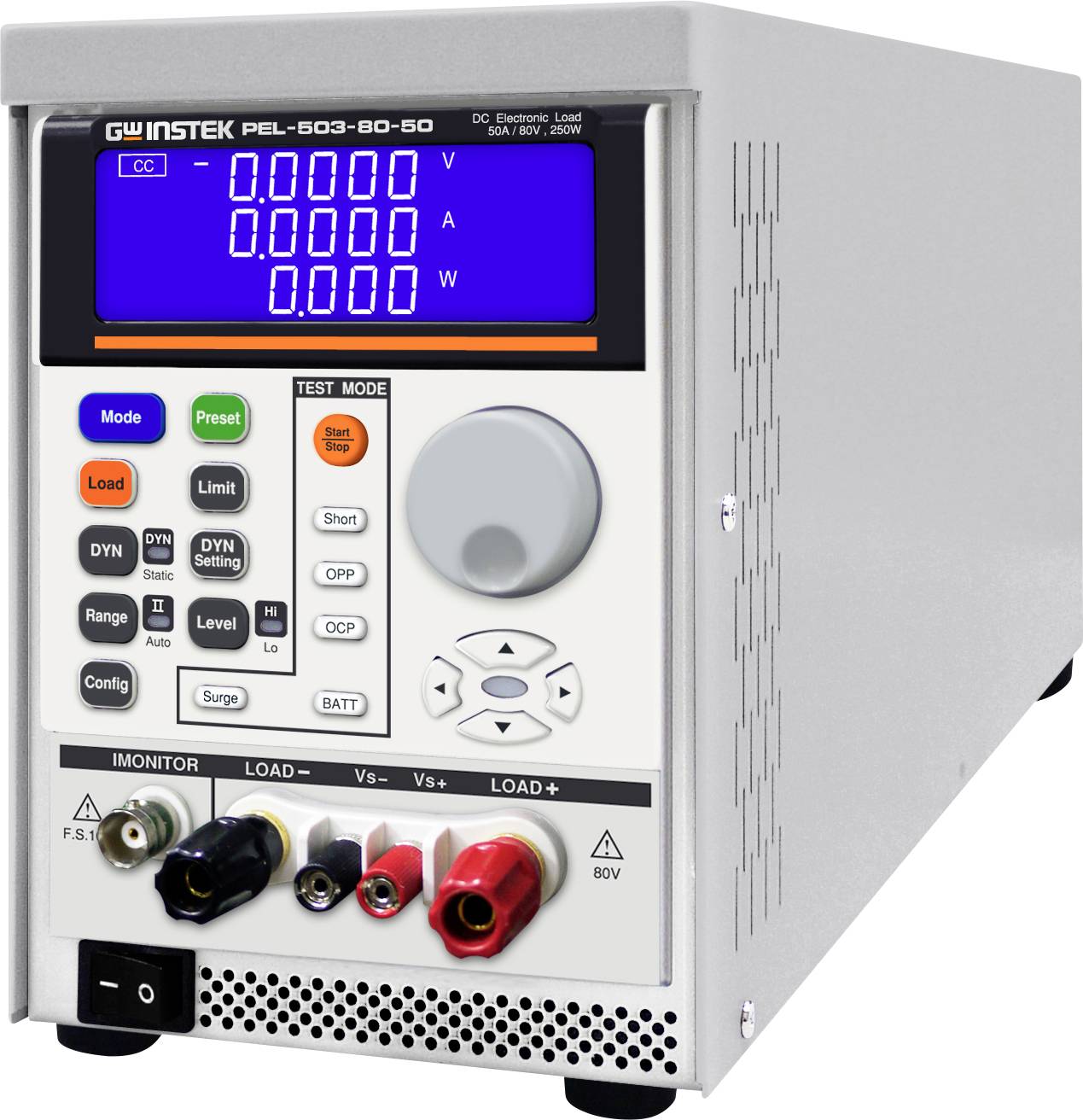

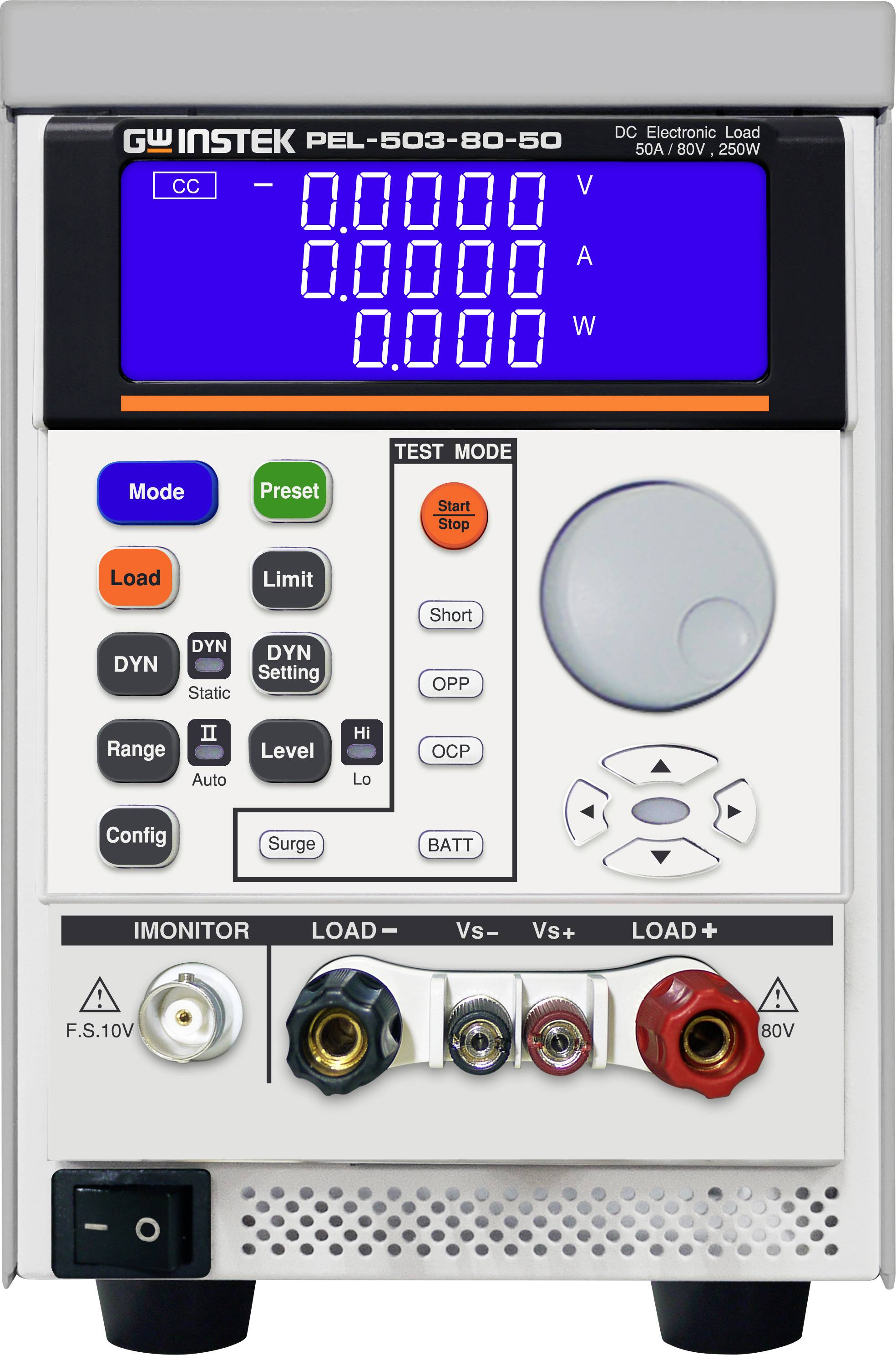

GW Instek PEL-503-80-50 Charge électronique 700 W

La charge électronique monocanal de la série PEL-500 comprend un total de 5 modèles et offre des plages de fonctionnement de tension de 0~80V/ 0~500V et une plage de fonctionnement de 250~700W. La série peut être utilisée pour la recherche et le développement, le contrôle de qualité, les tests de système ATE et de production, y compris le test de source de tension/de source de courant, le comportement harmonique de l'alimentation à découpage, le mode tension constante pour le test de limitation de courant, la simulation de batterie; Et test de décharge de la batterie. La série PEL-500 offre un affichage numérique à 5 chiffres de la tension, du courant et de la puissance. Les utilisateurs peuvent surveiller simultanément les données de mesure du testeur. Pour aider les utilisateurs à évaluer si le dut résiste au courant de suroscillation, la série PEL-500 propose un test de surtension qui peut simuler le courant de suroscillation du bateau et le courant transitoire lors du branchement à chaud. La fonction de test de décharge de la batterie intégrée peut déterminer les conditions d'arrêt de la décharge conformément aux exigences de test du dut, y compris le réglage de la tension de décharge (VBatt), la capacité de décharge (AH, WH) et le temps de décharge d'arrêt.

Les utilisateurs peuvent régler la tension de charge/décharge de la série PEL-500 pour le test en fonction des caractéristiques du testeur. Lorsque la tension de sortie du dut atteint la valeur de tension de charge, la charge commence. Si la tension de sortie chute à la tension de décharge, la charge se termine. Les utilisateurs peuvent utiliser la fonction Go/Ng pour prérégler les conditions d'évaluation conformément à la fonction et aux spécifications du dut. La série PEL-500 génère automatiquement les résultats d'évaluation selon les conditions d'évaluation définies pendant le test. Parmi les exigences de test de sécurité du bloc d'alimentation, la série PEL-500 offre non seulement la fonction de test court, mais également la fonction de test automatique de protection contre les surintensités/surintensité pour simplifier le fonctionnement manuel compliqué de l'utilisateur et vérifier le OCP/OPP à partir des points d'action du testeur. Les résultats de mesure générés permettent à l'utilisateur de vérifier si les points d'accès effectifs de l'échantillon pour OCP/OPP sont dans les conditions de mesure. En plus de fournir à l'oscilloscope des formes d'onde de courant de charge via la sortie BNC d'IMonitor, la série PEL-500 offre également une protection contre les surtensions, les surintensités, les surintensités et les surchauffes ainsi qu'une détection de polarité. Si l'un d'entre eux déclenche une action de déclenchement, la série PEL-500 dispose de mesures de protection ou de rappel pour protéger la série PEL-500 contre les dommages causés par des zones de fonctionnement anormales.
