GSG-2160 (GPIB) (CE) Vector Signal Genererator Générateur de signaux GW Instek 9 kHz - 6 GHz 1 canal Sinusoïdale
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 14’431.04 / pièce(s))
CHF 14’431.04
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
GW Instek GSG-2160 (GPIB) (ce)
- Modulation numérique complète : prend en charge ASK, PSK, APSK, QAM, FSK, MSK ainsi que les signaux de modulation IQ et FSK personnalisés avec une bande passante maximale de 60 MHz pour la sortie de signal numérique.
- Large gamme de fréquences : couvre 9 kHz à 6 GHz.
- Large plage de sortie d'amplitude : de +20 dBm à -140 dBm avec une résolution de 0,01 dBm.
- Faible bruit de phase : supérieur à -117 dBc/Hz (typique) à une sortie de 1 GHz et un décalage de 20 kHz.
- Fonctions de modulation analogiques : modulation AM, FM et PM intégrée.
- Sortie de signal polyvalente : fournit des signaux LF (sinus, rectangle, triangle/rampe, bruit gaussien) et des signaux d'impulsion.
- Entrée de signal IQ externe : permet la synthèse de signaux IQ via des données I et Q externes.
- Précision de fréquence élevée : stabilité de fréquence de 10 ppm par défaut et taux de vieillissement de 2 ppm. Extensible en option pour une stabilité de fréquence de 10 ppb et un taux de vieillissement de 0,1 ppm (OCXO).
- Commutation de fréquence/amplitude rapide : typique ≤ 5 ms.
- Interfaces complètes : standard avec USB et LAN ; GPIB est intégré.

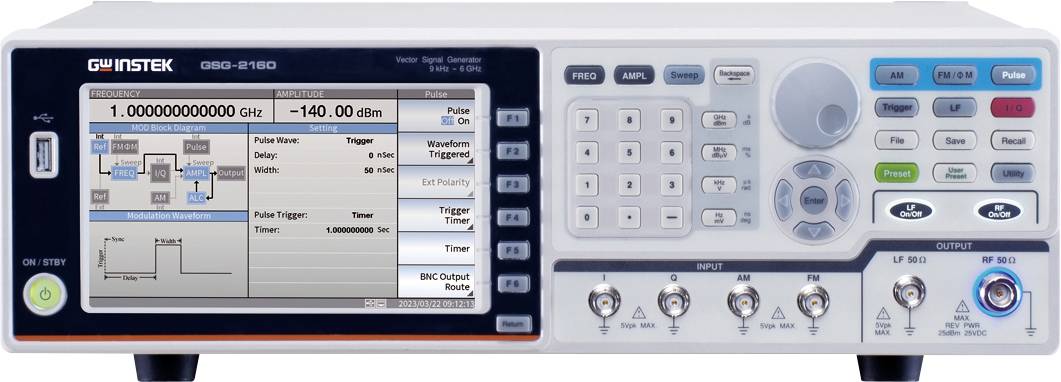

- Écran clair : écran TFT LCD 7 pouces pour un affichage détaillé de tous les paramètres.
- Taille de rack standard 3U : permet une intégration simple dans les systèmes de test.
Caractéristiques techniques
- Résolution de fréquence : 1 MHz.
- Stabilité de fréquence standard : 10 ppm.
- Taux de vieillissement standard : 2 ppm/an.
- Plage d'amplitude : -140 dBm à +20 dBm.
- Résolution de réglage de l'amplitude : 0,01 dBm.
- Type de produit
Générateur de signaux
- Plage de fréquence
9 kHz - 6 GHz
- Formes de sortie de signal
Sinusoïdale
- Affichage
LCD
d'usine (sans certificat)
- Nombre de canaux
1 canal
- Fréquence (max.)
6 GHz
- Fréquence (min.)
9 kHz
- Spécificités
Modulation
- Hauteur
3 UH
- Interfaces
GPIB
- Type
GSG-2160 (GPIB) (CE) Vector Signal Genererator
Documents & téléchargements
Fiche technique
Fiche technique 3437817 GSG-2160 (GPIB) (CE) Vector Signal Genererator Générateur de signaux GW Instek 9 kHz - 6 GHz 1 canal Sinusoïdale
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3437817 GSG-2160 (GPIB) (CE) Vector Signal Genererator Générateur de signaux GW Instek 9 kHz - 6 GHz 1 canal Sinusoïdale
Description
Le GW Instek GSG-2160 (GPIB) (ce) est un générateur de signaux et de vecteur RF multifonction spécialement conçu pour tester les signaux de modulation numériques avancés. Il couvre une large gamme de fréquences de 9 kHz à 6 GHz et est donc idéal pour Ideal pour les applications exigeantes dans l'enseignement de la communication, les tests de composants RF, l'automobile et les applications IoT. Le GSG-2160 offre une précision d'amplitude impressionnante et un faible bruit de phase de -117 dBc/Hz (à une sortie de 1 GHz et un décalage de 20 kHz). En tant que modèle haut de gamme, il dispose d'une fonction de modulation de signal numérique avec une bande passante maximale de 60 MHz pour la sortie de signal numérique, les différents types de modulation tels que ASK, PSK, APSK, QAM, FSK, prise en charge de MSK ainsi que des signaux IQ et FSK personnalisés. Grâce à ses fonctions de modulation analogique intégrées (AM, FM, PM), aux sorties de signal LF et d'impulsion, le GSG-2160 est l'outil parfait pour des analyses et des simulations de signaux détaillées. L'écran TFT LCD 7 pouces intuitif affiche clairement tous les paramètres pertinents, tandis que les nombreuses interfaces (USB, LAN, GPIB) permettent une intégration transparente dans les systèmes de test.
