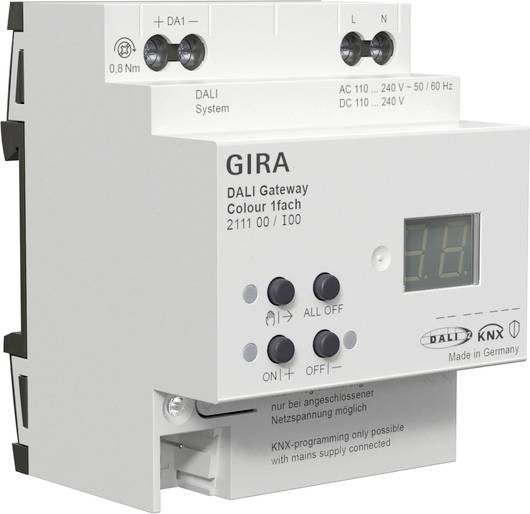

GIRA Passerelle 211100 1 pc(s)

DALI Gateway Colour 1x pour KNX Caractéristiques : Général - selon la variante de l'appareil, soit un système DALI (variante de l'appareil 1x) soit deux systèmes DALI séparés (variante de l'appareil 2x). Compatible avec les normes DALI et DALI-2. - Contrôle des luminaires avec des appareils DALI dans une installation KNX. - Commutation et gradation de 64 luminaires maximum avec unité DALI (p. ex. EVG) par système DALI. - Jusqu'à 6 types d'adressage différents permettent de commander des luminaires DALI en fonction du groupe et en adressant une seule adresse via des télégrammes KNX. Pro DALI System dispose de 64 canaux DALI. Ceux-ci peuvent être utilisés au choix pour un maximum de 64 unités DALI à adressage unique ou pour toute combinaison de périphériques DALI adressés au groupe (max. 32) et à usage unique. - Prise en charge de la commande des appareils DALI de type « Tunable White » (DALI Device Type 8 - TW). Contrôle de la température de couleur par gradation relative ou absolue et, en plus, par scènes et effets. Le contrôle de la température des couleurs est effectué en grande partie indépendamment pour contrôler la luminosité des sources lumineuses utilisées. - Réalisation d'une fonction Dim to Warm en option statique (via les paramètres ETS) ou dynamique (via l'objet de communication KNX). - Possibilité de réaliser un dégradé de température journalière pour la mise en œuvre d’un éclairage biologiquement efficace (HCL : Human Centric Lighting). Pour ce faire, jusqu'à quatre matrices HCL librement configurables en termes de luminosité et de température de couleur sont disponibles, activables et commutables en fonction de l'heure et du jour de la journée, ainsi que de la commande par l'utilisateur - Contrôle de la couleur de la lumière lors de l'utilisation d'appareils DALI de type "Colour Control" (DALI Device Type 8 - RGBW Colour Control). La passerelle permet un contrôle flexible des couleurs dans les espaces colorimétriques « RVB », « RGBW » ou « HSV ». Dans les espaces colorimétriques RVB, la couleur peut être contrôlée par variation relative ou absolue, soit par des objets de communication combinés ou séparés selon les spécifications KNX. Dans l’espace colorimétrique « HSV », des objets séparés sont toujours disponibles pour contrôler la couleur de la lumière en fonction de l’angle de couleur (H), de la saturation (S) et de la valeur lumineuse (V). - Réaliser un dégradé de couleurs pour la mise en œuvre de différentes ambiances chromatiques en fonction de l'heure et de la semaine (CTM: Colour Transition Mode). Jusqu'à quatre matrices CTM librement configurables sont disponibles à cet effet. Chaque matrice permet de régler des paramètres de couleur individuels, avec ou sans réglage de la luminosité. Les matrices peuvent être activées individuellement et commutables lors du fonctionnement de la passerelle. - En cas de contrôle des couleurs : Exécuter des cycles de couleur et de luminosité automatiques. Le circuit de couleur sert à la commande automatique de la couleur totale des luminaires DALI. Cette fonction utilise le réglage cyclique de l'angle de couleur dans le cercle de couleurs. Il en résulte des dégradés de couleur continus qui peuvent être démarrés et arrêtés à volonté au cours de l'exécution de la passerelle. De la même manière, le passage automatique de la luminosité fonctionne. Cette fonction règle cycliquement la luminosité dans toute la plage de luminosité et crée ainsi des scénarios de luminosité individuels. - Possibilité de commande centrale en option de tous les composants DALI connectés (Broadcast). Cela élimine la mise en service de DALI, ce qui permet de mettre en service rapidement et facilement les installations d'éclairage avec une faible exigence de fonctionnement (configuration simplifiée sans mise en service de DALI). - Commande manuelle des groupes et des appareils individuels indépendamment du bus (également en mode chantier avec commande de diffusion) séparément pour les systèmes DALI. Contrôle de l'état de commutation et de la luminosité. - Retour d'informations sur l'état d'erreur DALI, le court-circuit DALI BUSY et DALI et message de défaillance de la tension d'alimentation. - Jusqu'à 6 fonctions centrales de commutation et de gradation. - État global de commutation et arrêt en veille des EVG raccordés réalisable. Rétroaction de tous les états de commutation possible. - Possibilité d'intégrer les groupes et les appareils individuels dans jusqu'à 16 scènes lumineuses par système DALI pour contrôler la luminosité, la température de couleur ou la couleur. - Effectuer la mise en service et le test DALI par le biais de APP de configuration des appareils entièrement intégrés à ETS, qui complète la boîte de dialogue de paramètres standard. - Prise en charge des capteurs DALI-2 (DALI-2 Input Device). Capteurs DALI pris en charge : Bouton/interface de palpeur DALI, curseur/curseur DALI, détecteur de présence DALI, capteur de luminosité DALI). - Les commandes des capteurs DALI sont cartographiées sur KNX (commutation, variation...). - Contrôle de la diffusion via des objets de communication KNX comme possibilité supplémentaire de commande pour la commande de groupe ou individuelle DALI. Fonctions de groupe et d'appareil - Chaque groupe et chaque appareil individuel dispose de toutes les fonctionnalités sans restriction. Toutes les fonctions orientées canal peuvent être paramétrées séparément pour chaque groupe ou appareil individuel. Cela permet un pilotage indépendant et multifonctionnel des appareils DALI. - Messages d'état actifs possibles pour l'état de commutation, la valeur de luminosité, la température de couleur et la couleur. - Réglage des limites de luminosité et de température de couleur (minimum, maximum) possible. - Comportement de variation et caractéristiques de variation paramétrables. - Allumer et éteindre les lampes en douceur (soft-MARCHE, soft-OFF). - Fonction de verrouillage ou fonction de contrainte paramétrable. En cas de verrouillage, le clignotement des groupes de luminaires et des appareils individuels est possible. - Fonctions temporelles (décalage d'activation, arrêt, fonction escalier - également avec fonction d'avertissement). - Compteur d'heures de fonctionnement. - Réglable au niveau Power-ON DALI (par le paramètre Comportement « après le retour de tension bus/secteur ») et au niveau de défaillance du système DALI (par le paramètre Comportement « en cas de panne de tension bus/secteur »). - Réactions réglables en cas de coupure de tension bus/secteur et de retour et après un processus de programmation ETS (pour le contrôle de la luminosité). Définie pour la commande de la température et de la couleur. ETS Device Configuration APP (DCA) - Mise en service pratique de DALI sans composants logiciels externes. L'identification, l'adressage et l'affectation des équipements DALI sont effectués séparément pour les deux systèmes DALI dans l'environnement de mise en service DCA. - Identification rapide des appareils DALI grâce à la commande au clavier et à la fonction de clignotement automatique. - Configuration DALI hors ligne : possibilités de configuration étendues, même sans connexion à l'installation DALI. - Affectation de DALI EVG précédemment reconnu à des groupes ou à des appareils individuels, même sans connexion de programmation existante à l'appareil ou à l'installation DALI. - L'attribution des adresses courtes DALI peut être influencée individuellement. Complété par des noms de groupe et d'appareil, il est ainsi possible d'identifier sans équivoque les appareils DALI. - Désactivation optionnelle de l'ajustement de la luminosité lors de la recherche d'appareils DALI (p. ex. dans les installations existantes). - Vérification des types d'appareils DALI lors de l'attribution d'appareils DALI à des groupes ou à des appareils individuels projetés. Cela évite les incompatibilités fonctionnelles après la mise en service. - Mode de compatibilité pour prendre en charge les appareils non conformes à DALI. - Mise en service partielle DALI : lors de l'utilisation de cette fonction, les appareils déjà trouvés lors d'une recherche d'appareil DALI sont conservés, même s'ils ne répondent pas à la passerelle. - Fonction de test de tous les groupes DALI créés ou des appareils DALI individuels : commutation/ARRÊT centralisée (diffusion), test de l'appareil (MARCHE/ARRÊT, réglage de la température ou des couleurs de luminosité et de couleur, état de l'appareil), test de groupe (MARCHE/ARRÊT, réglage de la température de luminosité et de couleur ou couleur) et test de scènes. - Exportation et importation de modèles de paramétrage au format XML. - Fonction de documentation permettant de créer un rapport de configuration au format PDF (vue d'ensemble de l'affectation de groupe ou configuration complète de l'appareil). Compatible avec KNX Data Secure. - Les mises à jour du firmware sont possibles avec le GIRA ETS Service APP (logiciel supplémentaire). - La couleur de la passerelle DALI 1x ou 2x est conforme à la norme IEC 62386-103 Ed. 2 certifié. - La fonctionnalité complète de l'installation DALI ne peut être garantie que lors de l'utilisation exclusive d'appareils DALI-2. - Conception et mise en service de l'appareil à partir d'ETS 5 à partir de la version 5.7.7 ou ETS 6 à partir de la version 6.1.0 (recommandation). Borne de raccordement et de dérivation pour KNX incluse dans la livraison.

Ce texte a été traduit par une machine.
