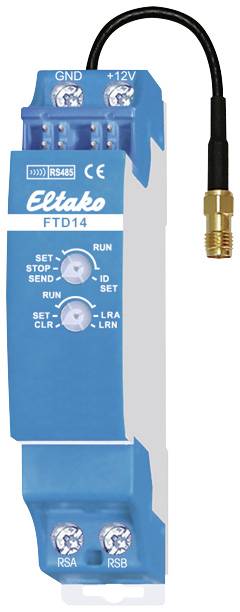

FTD14 Eltako bus RS485 Duplicateur de télégrammes de bus rack

Duplicateur télégramme pour le bus Eltako RS485 avec antenne remplaçable. Perte en attente de seulement 0,5 watt. Connexion au bus RS485 Eltako. Câblage croisé du bus et alimentation électrique avec pont enfichable. Fonctionnement en association avec FAM14 ou FTS14KS. Les télégrammes d'ID sont dupliqués et envoyés directement à la radio de bâtiment Eltako avec un nouvel ID de sortie. Ces télégrammes sans fil peuvent être utilisés de manière ciblée dans des actionneurs décentralisés. Au total, 120 emplacements de mémoire sont disponibles. Le commutateur rotatif supérieur sert à l'envoi ciblé d'un télégramme sans fil conformément au mode d'emploi. En fonctionnement normal, il est réglé sur RUN. Le commutateur rotatif inférieur sert à l'apprentissage et à la suppression des ID conformément au mode d'emploi. En fonctionnement normal, il est réglé sur RUN. La LED rouge située sous le commutateur rotatif supérieur accompagne le processus d'apprentissage. La LED verte sous le commutateur rotatif inférieur s'allume brièvement lorsqu'un télégramme radio est envoyé.

Ce texte a été traduit par une machine.
