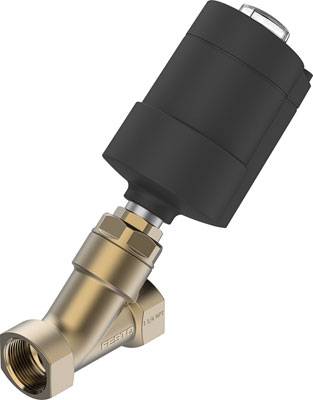

Photo non contractuelle
Photo non contractuelle
FESTO Vanne à siège incliné 8111610 VZXA-B-TS7-1 1/4"-M2-B1T-13.5-K-75-20-PM Matériau du boîtier PA Matériau isolant FPM
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 438.44 / pièce(s))
CHF 438.44
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Vanne à siège incliné
- Matériau du boîtier
PA
- Raccord
G 1/8
- Pression de service (max.)
7 bar
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- Référence fabricant
8111610
- Taille
75
- Pression de service (min.)
5 bar
- Matériau isolant
FPM
- Poids
3128 g
- Plage de température des médias
-10 à +60 °C
- Température max. des médias
+60 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
huile hydraulique à base d'huile minérale
gaz inertes
huile minérale
liquides neutres
eau
air comprimé filtré
vapeur
- Spécificités
connexion P G 1/8
IP65
IP67
- Température ambiante max.
+60 °C
- Température ambiante min.
0 °C
- Valeur Kv
24.4 m³/h
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2803825 FESTO Vanne à siège incliné 8111610 VZXA-B-TS7-1 1/4"-M2-B1T-13.5-K-75-20-PM Matériau du boîtier PA Matériau isolant FPM
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2803825 FESTO Vanne à siège incliné 8111610 VZXA-B-TS7-1 1/4"-M2-B1T-13.5-K-75-20-PM Matériau du boîtier PA Matériau isolant FPM
Description
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute.
