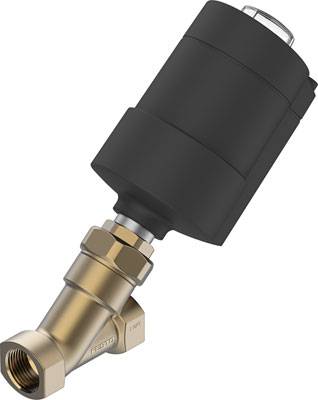

FESTO Vanne à siège incliné 8111600 VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Matériau du boîtier PA Matériau isolant FPM 1
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 369.98 / pièce(s))
CHF 369.98
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
8111600
- Type de produit
Vanne à siège incliné
- Matériau du boîtier
PA
- Raccord
G 1/8
- Pression de service (max.)
7 bar
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- Référence fabricant
8111600
- Diam. de l'entraînement
75 mm
- Pression de service (min.)
5 bar
- Matériau isolant
FPM
- Fonction
2/2 monostable fermé
- Poids
2550 g
- Plage de température des médias
-10 à +60 °C
- Température max. des médias
+60 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
gaz inertes
air comprimé filtré
vapeur
- Spécificités
connexion P G 1/8
IP65
IP67
- Température ambiante max.
+60 °C
- Température ambiante min.
0 °C
- Mode de fonctionnement
position de repos fermée par ressort
- Valeur Kv
19.2 m³/h
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2803815 FESTO Vanne à siège incliné 8111600 VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Matériau du boîtier PA Matériau isolant FPM 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2803815 FESTO Vanne à siège incliné 8111600 VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Matériau du boîtier PA Matériau isolant FPM 1
Description
Vanne de siège à contact oblique VZXA-A-TS7-1"-M6-B1T-16-K-75-20-pr-PM structure de construction=vanne de siège avec entraînement de piston, type d'actionneur=pneumatique, position de montage=arbitraire, type de fixation=montage de câble, raccordement de câble=manchon fileté 1 NPT selon ANSI/ASME B 1.20.1
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute.
