Name: FESTO Module d'entrée/sortie CPX-E-4AI-U-I 4080493 1 pc(s)
Brand: FESTO
SKU: 2204820
Availability: BackOrder

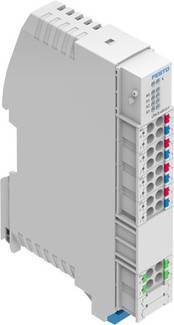

Module d'automatisation industriel en orientation verticale, avec différents connecteurs et indicateurs colorés.

Photo non contractuelle

Total (CHF 391.95 / pièce(s))

CHF 391.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

FESTO CPX-E-4AI-U-I 4080493
Contenu: 1 pc(s)

Caractéristiques techniques

Dimensions L x L x H : 18,9 mm x 76,6 mm x 124,3 mm
Protection (court-circuit) : fusible électronique interne par module
Nombre d'entrées : 4
Type de fixation : avec rail DIN
Marquage CE (voir déclaration de conformité) : conforme à la directive CEM de l'UE
Format de données : 15 bits + signe
ECHELLE linéaire
Diagnostic par bus : rupture de câble
Alimentation du capteur en court-circuit/surcharge
Erreur de paramètre
Erreur de paramétrage
Surcharge des entrées analogiques
Limite supérieure non respectée
Dépassement/dépassement
Limite inférieure non respectée
Diagnostic par LED : erreur par canal
Erreur par module
Consommation de courant propre à la tension de fonctionnement nominale électronique/capteurs : type. 70 ma
Raccordement électrique entrée 2, type de raccordement : bornier
Connecteur électrique entrée 2, schéma de raccordement : 995842
Connexion électrique entrée 2, technique de raccordement : borne à ressort
Connexion électrique entrée 2, nombre de pôles/fils : 4
Connexion électrique entrée 2, fonction : serde de fonction
Raccordement électrique entrée 2, note de section du conducteur : 0,2 - 2,5 mm² pour conducteur flexible sans gaine d'extrémité du conducteur
Connexion électrique entrée 2, section de conducteur : 0,2... 1,5 mm2
Connexion électrique entrée, type de connexion : 4 borniers
Connexion électrique entrée, technique de raccordement : borne à ressort
Connexion électrique entrée, nombre de pôles/fils : 4
Connexion électrique entrée, fonction : entrée analogique
Connexion électrique entrée, note de la section du conducteur : 0,2 - 2,5 mm² pour conducteur flexible sans manchon d'extrémité
Raccordement électrique entrée, section de conducteur : 0,2... 1,5 mm2
Limite d'erreur d'utilisation par rapport à la plage de température ambiante : +/- 0,3 %
Limite d'erreur de base à 25 °C: +/- 0,2 %
Remarque concernant la température ambiante : -5 - 60 °C en cas de montage vertical
Paramètres de canal : plage de signal par canal
Diagnostic de la limite inférieure
Diagnostic de la limite supérieure
Diagnostic de rupture de câble
Diagnostic de la marche avant/de la marche avant
Diagnostic d'erreur de paramètre
Facteur de lissage
Limite inférieure/supérieure
Classe de résistance à la corrosion KBK : 0 - aucune contrainte de corrosion
Température de stockage: -20 ... 70 °C
Max. Volume d'adresse entrées : 8 octets
Max. Longueur de câble : 30 m
blindé
Max. Entrées de courant total par module : 1,4 A.
Mesure : tension
Alimentation
Paramètres du module : diagnostic erreur de paramétrage
Diagnostic court-circuit alimentation capteur
Comportement après court-circuit/surcharge
Format de données entrées analogiques
Désactiver l'alimentation du capteur
Diagnostic surcharge des entrées analogiques
Comportement après surcharge des entrées analogiques
Surveillance de la valeur limite hystérésis
Tension de fonctionnement nominale DC électronique/capteurs : 24 V.
Pontage de coupure de courant : 10 ms.
Canal de séparation de potentiel - bus interne : oui
Canal de séparation de potentiel - canal : non
Poids du produit : 96 g
Dim. trame : 18,9 mm
Humidité relative de l'air : 95 %
non condensante
Résistance aux chocs : test de choc avec degré de netteté 1 selon FN 942017-5 et en 60068-2-27
Indice de protection : IP20
Résistance aux vibrations : test de fonctionnement du transport avec degré de netteté 1 selon FN 942017-4 et en 60068-2-6
Plage de signal : -10 à 10 V.
-20 - 20 ma
5 À 5 V.
0 à 10 VDC
0 à 20 mA
1 - 5 V
4 - 20 mA
Température ambiante: -5 ... 50 °C
Matériau du boîtier : PA
Remarque sur les matériaux : substances contenant DU LABORATOIRE
Conforme RoHS
Précision de répétition : ±0,1 % à 25 °C.
Variations de tension autorisées électronique/capteurs : +/- 25 %
Homologation : marque RCM

Type de produit: Module d'entrée/sortie

Température de fonctionnement: -5 °C (min)

Référence fabricant: 4080493

Dimensions de série: 18.9 mm

Nombre d'entrées numériques: 4

Température de fonctionnement min.: -5 °C

Poids: 96 g

Matériau: PA

Largeur: 18.9 mm

Température ambiante max.: +50 °C

Température ambiante min.: -5 °C

UKCA: oui
