Name: FESTO Module d'entrée/sortie CPX-E-16DI 4080492 1 pc(s)
Brand: FESTO
SKU: 2204819
Availability: BackOrder

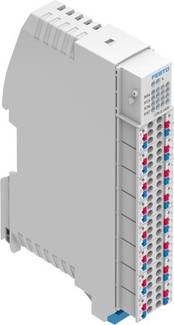

Composant industriel à plusieurs emplacements avec des connexions colorées pour des branchements électriques polyvalents.

Photo non contractuelle

Total (CHF 187.95 / pièce(s))

CHF 187.95

Prix TVA incl.

uniquement CHF 20.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

FESTO CPX-E-16DI 4080492
Contenu: 1 pc(s)

Caractéristiques techniques

Dimensions L x L x H : 18,9 mm x 76,6 mm x 124,3 mm
Protection (court-circuit) : fusible électronique interne par module
Nombre d'entrées : 16
Type de fixation : avec rail DIN
Marquage CE (voir déclaration de conformité) : conforme à la directive CEM de l'UE
Diagnostic par bus : alimentation du capteur en court-circuit/surcharge
Diagnostic par LED : erreur par module
Statut par canal
Consommation de courant propre à la tension de fonctionnement nominale électronique/capteurs : type. 15 mA env.
Temps de rebond d'entrée : 0,1 ms.
3 ms.
10 ms
20 ms.
Connexion électrique entrée, type de connexion : 8x bornier
Connexion électrique entrée, technique de raccordement : borne à ressort
Connexion électrique entrée, nombre de pôles/fils : 6
Connexion électrique entrée, fonction : entrée numérique
Connexion électrique entrée, note de la section du conducteur : 0,2 - 2,5 mm² pour conducteur flexible sans manchon d'extrémité
Raccordement électrique entrée, section de conducteur : 0,2... 1,5 mm2
Remarque concernant la température ambiante : -5 - 60 °C en cas de montage vertical
Paramètres de canal : extension de signal
Courbe caractéristique entrées : selon IEC 61131-2, type 3
Classe de résistance à la corrosion KBK : 0 - aucune contrainte de corrosion
Température de stockage: -20 ... 70 °C
Max. Volume d'adresse entrées : 2 octets
Max. Entrées de courant total par module : 1,8 A.
Paramètres du module : diagnostic court-circuit alimentation du capteur
Comportement après court-circuit/surcharge
Temps de rebond d'entrée
Durée d'extension du signal
Tension de fonctionnement nominale DC électronique/capteurs : 24 V.
Canal de séparation de potentiel - bus interne : non
Canal de séparation de potentiel - canal : non
Poids du produit : 102 g
Dim. trame : 18,9 mm
Humidité relative de l'air : 95 %
non condensante
Logique de commutation entrées : PNP (commutation par circuits)
2 capteurs de fil selon IEC 61131-2
Capteurs 3 fils selon IEC 61131-2
Niveau de commutation : signal 0 : <= 5 V.
Signal 1 : >= 11 V.
Résistance aux chocs : test de choc avec degré de netteté 1 selon FN 942017-5 et en 60068-2-27
Indice de protection : IP20
Résistance aux vibrations : test de fonctionnement du transport avec degré de netteté 1 selon FN 942017-4 et en 60068-2-6
Température ambiante: -5 ... 50 °C
Matériau du boîtier : PA
Remarque sur les matériaux : substances contenant DU LABORATOIRE
Conforme RoHS
Variations de tension autorisées électronique/capteurs : +/- 25 %
Homologation : marque RCM

Type de produit: Module d'entrée/sortie

Température de fonctionnement: -5 °C (min)

Référence fabricant: 4080492

Dimensions de série: 18.9 mm

Nombre d'entrées numériques: 16

Température de fonctionnement min.: -5 °C

Poids: 102 g

Matériau: PA

Largeur: 18.9 mm

Température ambiante max.: +50 °C

Température ambiante min.: -5 °C

UKCA: oui
