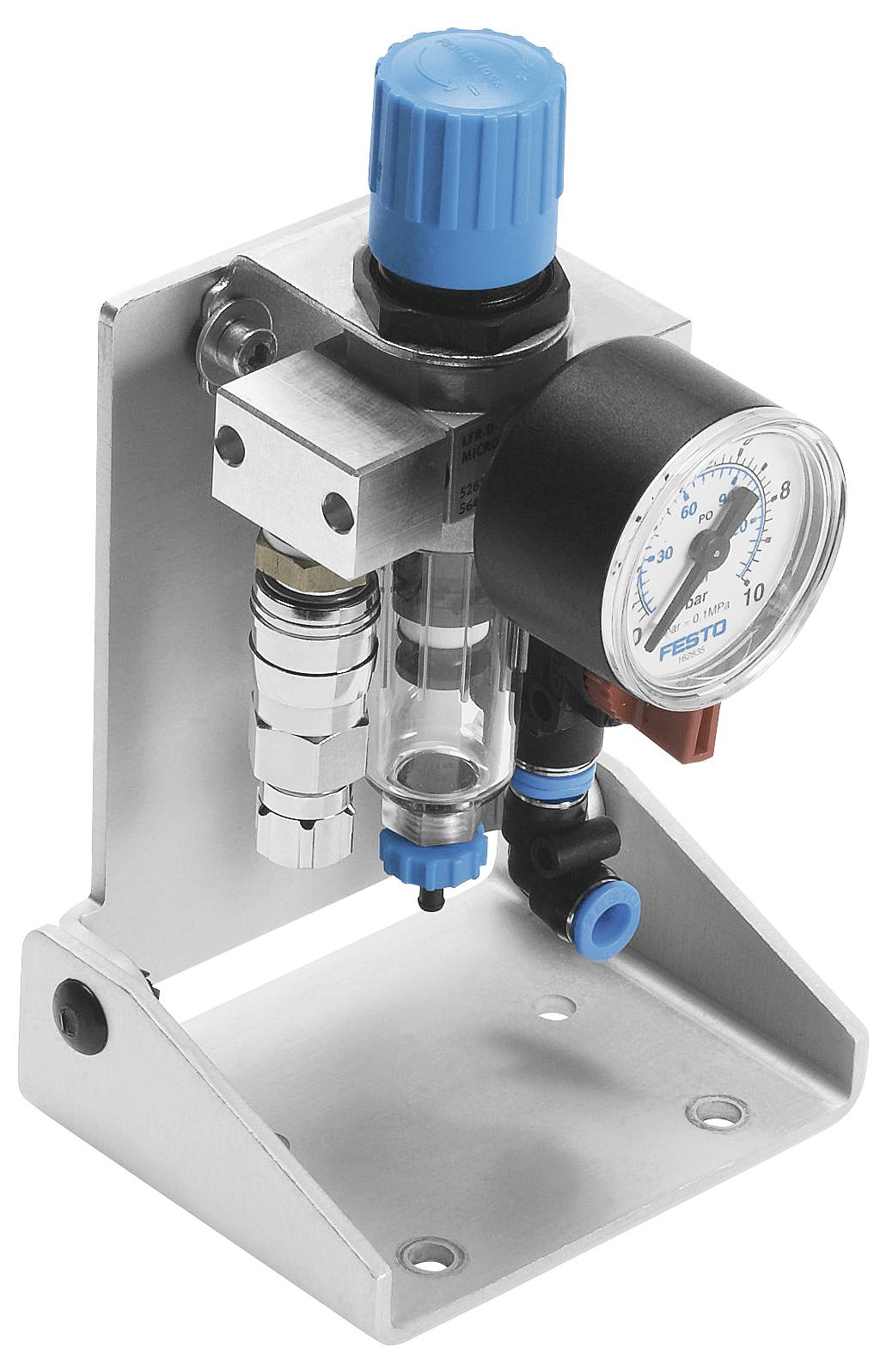

Photo non contractuelle

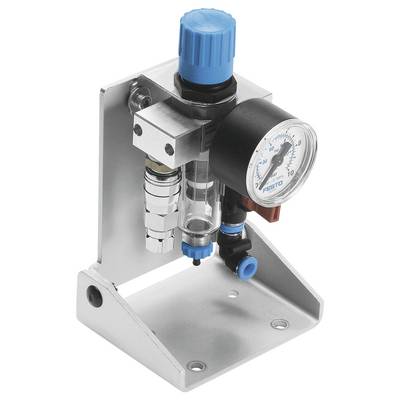

Photo non contractuelle
FESTO Didactic Vanne pneumatique 540691 1 pc(s)
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 233.07 / pièce(s))
CHF 233.07
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Pression max. : 1000 kPa (10 bar)
- Pression de régulation : 50-700 kPa (0,5-7 bar)
- Unité de filtration : 5 µm
- Max. Quantité de condensat : 3 cm3
- Fixation avec système de vis pour une fixation sûre sur une plaque profilée
- Connecteur rapide de précision pour tuyau en plastique étalonné à l'extérieur Ø 6 x 1 mm
- Raccordement d'air d'alimentation avec prise d'embrayage automatique de taille 3 et raccord d'embrayage pour déconnecter le circuit pneumatique du réseau d'air comprimé
- Type de produit
Vanne pneumatique
- Raccord
raccord de gaine Ø ext 6 mm
- Débit max.
110 °C l/min
- Pression de service (max.)
10 bar
- Référence fabricant
540691
- Pression de service (min.)
0.5 bar
- Fonction
3/2 voies
- Milieu d'utilisation
air comprimé
- Pression de contrôle (max.)
7 bar
- Pression de contrôle (min.)
0.5 bar
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3530911 FESTO Didactic Vanne pneumatique 540691 1 pc(s)
Description
Le filtre avec séparateur d'eau nettoie l'air comprimé de la saleté, du frittage de tuyaux, de la rouille et de l'eau de condensation. La vanne de régulation de pression régule l'air comprimé injecté à la pression de service réglée et compense les variations de pression. La direction du flux est caractérisée par une flèche sur le boîtier. La vis de vidange à condensat se trouve sur la coque du filtre. L'appareil de mesure de pression affiche la pression réglée. La vanne de commutation aère/évacue toute la commande. La vanne d'alimentation 3/2 voies est actionnée avec le bouton rotatif rouge.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute.
