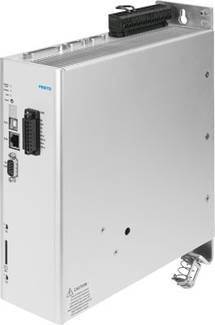

Photo non contractuelle
FESTO Contrôleur de moteur 1622903 CMMP-AS-C5-11A-P3-M0 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 2'949.95 / pièce(s))
CHF 3'199.95
-8 %
CHF 2'949.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Caractéristiques techniques
- Nombre de sorties de moniteur analogiques : 2
- Nombre d'entrées de valeur de consigne analogiques : 2
- Nombre de sorties logiques numériques 24 V DC : 5
- Nombre d'entrées logiques numériques : 10
- Affichage : affichage du segment de tamis
- Plage de travail entrée logique : 8... 30 V
- Plage de fonctionnement sorties moniteur : +/- 10 V.
- Plage de fonctionnement entrée de valeur de consigne : ± 10 V.
- Résolution sortie moniteur : 9 bits
- Fréquence de sortie : 0 ... 1 000 Hz
- Plage de tension de sortie AC : 3x 0 - 360 V.
- Type de fixation : sur la plaque de raccordement
- vissé
- Résistance de freinage : 68 ohms
- Connexion de bus : mâle
- 9 pôles
- Sub-D
- Marquage CE (voir déclaration de conformité) : conforme à la directive CEM de l'UE
- Conformément à la directive européenne sur les machines
- Conforme à la directive sur les basses tensions de l'UE
- Degré de couverture du diagnostic : 0.97
- Propriétés sorties logiques numériques : séparées galvaniquement
- configurable partiellement librement
- Propriétés entrée logique : isolé galvaniquement
- librement configurable
- Propriétés sortie moniteur : protégé contre les courts-circuits
- Propriétés entrées de valeur de consigne : entrées différentielles
- Configurable pour la vitesse de rotation
- Configurable pour l'alimentation
- Sortie interface encodeur, propriétés : résolution 16384 ppr
- Sortie interface encodeur, fonction : retour de valeur réelle via les signaux encodeur en mode régulateur de vitesse
- Spécification de valeur de consigne pour l'entraînement esclave en aval
- Entrée interface encodeur, propriétés : signaux encodeur triphasés
- EnDat
- SURFACE DE L'HIERFACE
- RS422
- SINCOS
- Entrée interface encodeur, fonction : signal encodeur valeur de consigne de vitesse
- En mode synchrone, comme vitesse de rotation de l'entraînement esclave
- Couplage de bus de terrain : CANopen
- Modbus/TCP;
- Tolérance aux pannes matérielles : 1
- Impédance entrée de valeur de consigne : 20 kohms
- Puissance d'impulsion résistance de freinage : 8,5 kVA
- Profil de communication : DS301/DSP402
- Température de stockage : de -25 ...+70 °C 70 °C
- Courant max. Sorties logiques numériques : 100 ma
- Max. Vitesse de transfert du bus de terrain : 1 Mbit/s.
- Max. Courant de crête : 5 s.
- Max. Tension du circuit intermédiaire DC: 560 V.
- Courant de sortie nominal : 5,0 A.
- Tension de fonctionnement nominale : 400 V.
- Puissance nominale du contrôleur : 3 000 va
- Tension nominale d'alimentation logique DC : 24 V.
- Courant nominal : 5,5 A
- Courant nominal par phase, effectif : 5,0 A.
- Filtre secteur intégré.
- Fréquence du réseau : 50... 60 Hz
- Interface de paramétrage : paramétrage et mise en service
- USB
- Ethernet
- Niveau de performance (PL) : moment bien éteint (STO) / catégorie 4, niveau de performance e
- Phases tension de fonctionnement nominale : triphasé
- Poids : 3 800 g
- Intervalle de test : 20 A.
- Couplage de processus : couplage E/S
- Pour 256 jeux de course
- Humidité relative : 0 - 90 %
- Niveau d'intégrité de sécurité (SIL) : moment éteint (STO) / SIL 3 / SILCL 3
- Indice de protection IP10
- IP20
- SFF Safe Failure Fraction : 99,17 %
- Fonction de sécurité : moment bien éteint (STO)
- Arrêt sûr 1 (SS1)
- Puissance de crête : 6 000 va
- Courant de crête par phase, efficace : 15 A
- Consommation de courant alimentation logique sans frein de stationnement : 1,0 A.
- Température ambiante: 0 ... 40 °C
- Degré de pollution : 2
- Remarque sur les matériaux : substances contenant DU LABORATOIRE
- Conforme RoHS
- Organisme émetteur du certificat: TÜV Rheinland
- Variations de tension autorisées : +/- 10 %
- Plage autorisée tension logique : +/- 20 %
- Homologation : marque RCM
- c UL us - listé (OL)
- Type de produit
Contrôleur de moteur
- Référence fabricant
1622903
- Température ambiante max.
+40 °C
- Température ambiante min.
0 °C
