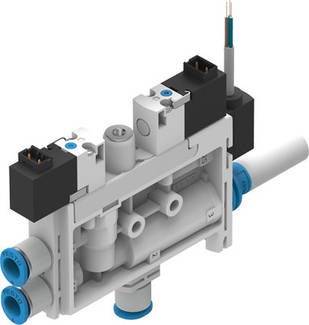

FESTO Buse d'aspiration de vide OVEL-10-H-15-PQ-VQ6-UA-C-A-V1V-H3 8049051 26.4 V/DC raccord de gaine Ø ext 6 mm, amortis
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 209.02 / pièce(s))
CHF 209.02
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Caractéristiques techniques
- Sortie analogique 0 - 10 V
- Type de silencieux : ouvert
- Type de fixation : avec montage traversant
- Temps de ventilation à la pression de fonctionnement nominale : 1 s.
- Pression de fonctionnement : 2... 7 bars
- Pression de fonctionnement pour débit d'aspiration max. : 4 bar
- Pression de fonctionnement pour vide max. : 3,8 bar
- Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
- Plage de tension de fonctionnement DC : 21,6... 26,4 V
- Plage de tension de fonctionnement capteur DC : 18... 30 V
- Marquage CE (voir déclaration de conformité) : conforme à la directive CEM de l'UE
- Plage de mesure de la pression : -1 ... 1 bar
- Position de montage: indifférente
- Durée de fonctionnement : 1
- Caractéristique de l'éjecteur : vide élevé
- Standard
- Raccordement électrique sortie, type de raccordement : câble
- Connexion électrique sortie, technique de raccordement : extrémité ouverte
- Raccordement électrique sortie, nombre de pôles/fils : 3
- Connexion électrique sortie, fonction : capteur
- Connecteur électrique entrée, type de raccordement : 2x connecteurs
- Connexion électrique entrée, technique de raccordement : schéma de raccordement H
- Connexion électrique entrée, nombre de pôles/fils : 2
- Connexion électrique entrée, type de fixation : verrouillage par verrouillage
- Connexion électrique entrée, fonction : impulsion de rejet
- Génération de vide
- Couleur gaine de câble : gris
- Filtre : 40 μm
- Commande manuelle : momentané
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé impossible
- Fonction intégrée : impulsion d'éjection électrique
- bobine de choc
- Transmetteur de pression
- Vanne d'enclenchement électrique
- Filtres
- Silencieux ouvert
- Diamètre de câble : 2,9 mm
- Longueur du câble : 2.5 m
- Construction constructive : forme en T.
- Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
- Section nominale du conducteur : 0,14 mm2
- Caractéristique de câble : compatible avec les chaînes de remorquage
- Max. Débit d'aspiration par rapport à l'atmosphère : 21 l/min
- Max. Vide : 0,92
- Température moyenne : 0... 50 °C
- Méthode de mesure : capteur de pression piézorésistif
- Pression de fonctionnement nominale : 4 bar
- Diamètre nominal buse de lave : 0,95 mm
- Raccord pneumatique 1 : pour tuyau de 6 mm de diamètre extérieur
- Raccord pneumatique 3 : silencieux ouvert
- Poids du produit : 88 g
- Pas : 15 mm
- Niveau de pression acoustique à la pression de fonctionnement nominale : 68 dB(A)
- Indice de protection : IP40
- CARACTÉRISTIQUES DE BOBINE : 24 V DC : 1 W
- Tolérance diamètre du câble : ± 0,1 mm
- Température ambiante: 0 ... 50 °C
- Raccord de vide : pour tuyau de 6 mm de diamètre extérieur
- Fonction vanne : fermée
- Matériau du filetage de raccordement : POM
- Matériau des joints : NBR
- Matériau de la buse de capture : POM
- Matériau du filtre : POM
- Matériau du boîtier : renforcé PA
- Matériau de la gaine de câble : PVC
- Matériau de la vis de réglage : acier
- Matériau du silencieux : PE
- Matériau des vis : acier
- Matériau de la buse : alliage de pétrissage en aluminium
- Remarque sur les matériaux : conforme à la directive RoHS
- Milieu d'utilisation
Air comprimé
- Type de produit
Buse d'aspiration de vide
- Tension de fonctionnement
26.4 V/DC
- Matériau du boîtier
PA
- Raccord
raccord de gaine Ø ext 6 mm
amortisseur de bruit
- Pression de service (max.)
7 bar
- Température de fonctionnement
0 °C (min)
- Température de fonctionnement min.
0 °C
- puissance électrique absorbée
1 W
- Modèle
Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
- Référence fabricant
8049051
- Pression de service (min.)
2 bar
- Tension de fonctionnement max.
26.4 V/DC
- Tension de fonctionnement min.
21.6 V/DC
- Matériau isolant
NBR
- Durée d'activation
100 %
- Fonction
fermé
- Poids
88 g
- Plage de température des médias
0 à 50 °C
- Température max. des médias
50 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
air comprimé
- Largeur nominale
0.95 mm
- Spécificités
connexion P 6 mm
IP40
- Pression de contrôle (max.)
1 bar
- Pression de contrôle (min.)
-1 bar
- Température ambiante max.
+50 °C
- Température ambiante min.
0 °C
- Mode de fonctionnement
position de repos fermée
- UKCA
oui
