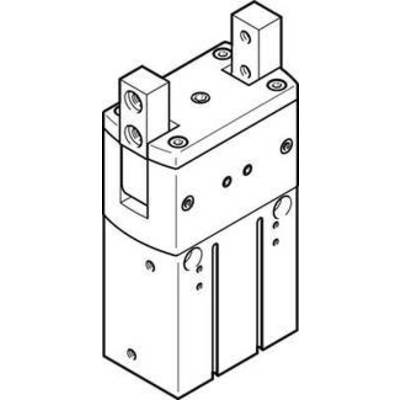

FESTO 563911 HGRT-32-A-G2 Pince à serrage radial Matériau du boîtier: aluminium 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 906.52 / pièce(s))
CHF 906.52
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Pince à serrage radial HGRT-32-A-G2
Caractéristiques techniques
- Nombre de mâchoires de préhension : 2
- Taille : 32
- Type de fixation : filetage intérieur et manchon de centrage
- Pression de fonctionnement : 4... 8 bars
- Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
- Position de montage: indifférente
- Fonctionnement : double effet
- Fonction de préhension : radiale
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
- Construction constructive : mouvement forcé
- Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
- Moment d'inertie : 5,03 kgcm2
- Max. Fréquence de travail du grappin :< = 3 Hz
- Max. Précision de remplacement :< = 0,2 mm
- Max. Jeu d'angle de la mâchoire de préhension : ax, ay :< = 0,1 deg
- Max. Force sur la mâchoire de préhension Fz statique : 280 N
- Max. Moment sur la mâchoire de préhension My statique : 13,5 Nm
- Max. Moment sur la mâchoire de préhension Mz statique : 1,3 Nm
- Max. Angle d'ouverture : 180 degrés
- Min. Temps d'ouverture à 6 bar : 503 ms.
- Min. Temps de fermeture à 6 bar: 337 ms.
- Intervalle de regraissage des éléments de guidage : 10 Mio SP
- Raccord pneumatique : M5
- Détection de position : pour interrupteur de proximité
- Pour capteurs inductifs
- Poids du produit : 940 g
- Symétrie de rotation :< = 0,2 mm
- Température ambiante: 5 ... 0...60 °C
- Matériau du boîtier : aluminium
- anodisé par glissement
- Matériau des mâchoires de préhension : acier
- Trempé
- Remarque sur les matériaux : sans cuivre ni PTFE
- Conforme RoHS
- Précision de répétition du grappin :< = 0,02 mm
- Milieu d'utilisation
Air comprimé
- Type
563911
- Type de produit
Pince à serrage radial
- Matériau du boîtier
aluminium
- Raccord
M5
- Pression de service (max.)
8 bar
- Référence fabricant
563911
- Pression de service (min.)
4 bar
- Poids
940 g
- Température ambiante max.
+60 °C
- Température ambiante min.
+5 °C
- UKCA
oui
