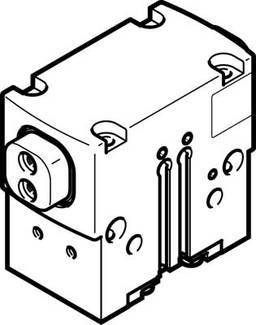

FESTO 1132940 HGPD-20-A-G1 Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 1’096.16 / pièce(s))
CHF 1’096.16
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Pince à serrage parallèle HGPD-20-A-G1
Caractéristiques techniques
- Nombre de mâchoires de préhension : 2
- Taille : 20
- Type de fixation : au choix :
- Filetage intérieur et manchon de centrage
- Avec trou de passage et manchon de centrage
- Avec trou de passage et goupille
- Avec filetage intérieur et goupille
- Pression de fonctionnement : 4... 8 bars
- Pression de fonctionnement air de blocage : 0... 0,5 bar
- Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
- Position de montage: indifférente
- Fonctionnement : double effet
- Fonction de préhension : parallèle
- Protection contre la force de préhension : à l'ouverture
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
- Course par mâchoire de préhension : 4 mm
- Construction constructive : plan coulissant
- Mouvement forcé
- Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
- Moment d'inertie : 0,52 kgcm2
- Max. Fréquence de travail du grappin :< = 3 Hz
- Max. Précision de remplacement :< = 0,2 mm
- Max. Jeu de mâchoires De préhension Sz :< = 0,02 mm
- Max. Jeu d'angle de la mâchoire de préhension : ax, ay :< = 0,1 deg
- Max. Masse par doigt de préhension externe : 57 g
- Max. Moment sur la mâchoire de préhension Mx statique : 12 Nm
- Max. Moment sur la mâchoire de préhension My statique : 7 Nm
- Max. Moment sur la mâchoire de préhension Mz statique : 6 Nm
- Min. Temps d'ouverture à 6 bar : 13 ms.
- Min. Temps de fermeture à 6 bar : 25 ms.
- Intervalle de regraissage des éléments de guidage : 5 000 000 Mio SP
- Raccord pneumatique : M5
- Raccord pneumatique air de blocage : m3
- Détection de position : pour interrupteur de proximité
- Poids du produit : 182 g
- Symétrie de rotation :< = 0,2 mm
- Indice de protection : IP65
- Température ambiante: 5 ... 0...60 °C
- Matériau du couvercle : acier fortement allié inoxydable
- Matériau du boîtier : aluminium
- anodisé
- Matériau des mâchoires de préhension : acier
- Trempé
- Remarque sur les matériaux : sans cuivre ni PTFE
- Conforme RoHS
- Précision de répétition du grappin :< = 0,04 mm
- Milieu d'utilisation
Air comprimé
- Type
1132940
- Type de produit
Pince à serrage parallèle
- Matériau du boîtier
aluminium
- Raccord
M5
- Pression de service (max.)
8 bar
- Référence fabricant
1132940
- Pression de service (min.)
4 bar
- Poids
182 g
IP65
- Température ambiante max.
+60 °C
- Température ambiante min.
+5 °C
- UKCA
non pertinent
