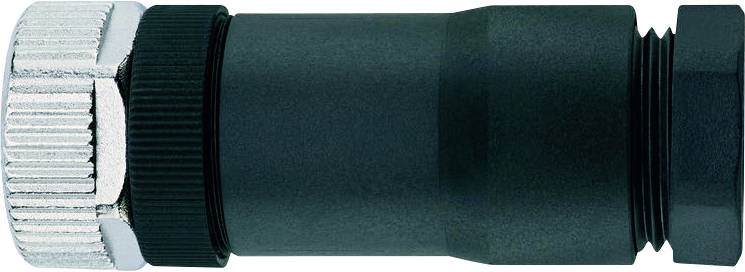

Escha 8063400 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 3+terre 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Coté A
M12 femelle droit
Nombre de pôles
3+terre
Tension nominale
630 V/AC
Courant nominal
12.0 A
Fiche technique (PDF)
2 pièce(s) (Dans la limite des stocks disponibles)
Nombre
Total (CHF 14.80 / pièce(s))
CHF 14.80
excl. TVA
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension assignée : 630VAC
- Résistance d'isolement: ≥108 Ω
- Matériau corps de poignée: Plastique, PA, BK
- Matériau Contacts : métal, CuZn, plaqué or
- Matériau support de contact: Plastique, PA, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-111
- Nombre de pôles : 3+PE
- Type de protection (monté) : IP67
- Connecteur : connecteur femelle, droit, M12
- Capacité de charge par broche (à 40°C) : 12.0 A
- Température ambiante : -40°C...+85°C
- Degré de pollution : 3
- Codage : S
- Résistance intérieure: 3 mΩ
- Type de raccordement : raccord vissé/serrage
- Section de raccordement : max. 1,50 mm²
- Passage du câble : 8...10 mm
- Type d'emballage
Piece
- Type
PS-WAKC4K
- Type de produit
Connecteur non confectionné pour capteurs/actionneurs
- Coté A
M12 femelle droit
- Nombre de pôles
3+terre
- Tension nominale
630 V/AC
- Courant nominal
12.0 A
- Courant nominal - arrondi
12 A
- Section de raccordement (max.)
1.5 mm²
- Section de câble (câblage capteur/actioneeur)
1.50 mm²
- Connexion
borne à vis
- Type de filetage côté du raccordement
M12
- Codification
S
- Matériau du contact
CuZn
- Revêtement du contact
doré
- Section max.
1.50 mm²
- Température min.
-40 °C
- Température max.
85 °C
- Type de fermeture
à vis
- Référence fabricant
8063400
- Contenu
1 pc(s)
- Ø câble max.
10 mm
- Diam. câble (min.)
8 mm
- Gamme de Ø de câble
8 - 10 mm
Documents & téléchargements
Fiche technique
Fiche technique 3553466 Escha 8063400 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 3+terre 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553466 Escha 8063400 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 3+terre 1 pc(s) Piece
Description
La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
