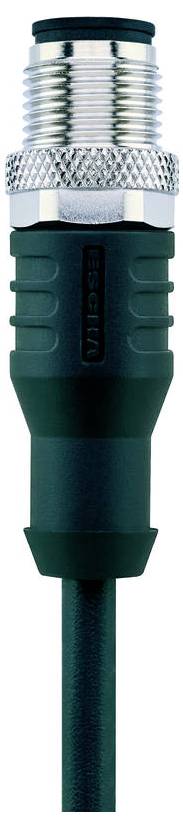

Escha 8046910 Câble de raccordement M12 5.0 m Nombre de pôles: 8 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Câble de raccordement
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
8
Fiche technique (PDF)
3 pièce(s)
Nombre
Total (CHF 25.86 / pièce(s))
CHF 37.09
-30 %
CHF 25.86
excl. TVA
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension de mesure : 30V
- Résistance d'isolement: ≥108 Ω
- Matériau corps de poignée : plastique, TPU, BK
- Matériau Contacts : métal, CuZn, plaqué or
- Matériau porteur de contact : plastique, TPU, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-101
- Occupation des broches : 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 CP, 7 BU, 8 RD
- Nombre de pôles : 8
- Indice de protection (monté) : IP65, IP67, IP68
- Connecteur : fiche, droite, M12
- Capacité de charge par broche (à 40°C) : 2.0 A
- Température ambiante : -30°C...+90°C
- Degré de pollution : 3
- COULEURS DE FILS: WH, BN, GN, YE, GY, PK, BU, RD
- Section transversale : 8 x 0,25 mm²
- Diamètre extérieur du manteau: 5,90 mm
- Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
- Rayon de courbure (déplacé) : 10 x câble Ø
- Rayon de courbure (fixe) : 5 x câble Ø
- Sans halogène : Oui
- QUALITÉ DU CÂBLE : S370, PUR, UL
- Structure du toron : 32 x 0,10 mm
- Couleur du manteau: BK, similaire à RAL9005
- Matériau (isolation) : PP
- Matériau gaine de câble : PUR
- Tension nominale du câble : ≤300 V
- Insert de chaîne de remorquage : ≥2 cycles MIO
- Plage de température (chaîne de remorquage) : -25°C…+60°C
- Plage de température (en mouvement) : -30°C...+90°C
- Plage de température (fixe) : -40°C...+90°C
- Torsion : +/-180°/m, ≥ 0,5 cycles MIO
- Codage : A
- Résistance de passage: 5 mΩ
- Confection des extrémités : extrémité de câble ouverte
- Matériau de projection : métal, CuZn, nickelé
- Type
AL-WAS8-5/S370
- Type de produit
Câble de raccordement
- Norme de connecteur
Connectique Sensorik
- Coté A
M12 mâle droit
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
8
- Longueur de câble
5.0 m
- Materiau de la gaine
PUR
- Tension nominale
30 V
- Courant nominal
2.0 A
- Courant nominal - arrondi
2 A
- Ø extérieur
5.90 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
- Matériau du contact
CuZn
- Revêtement du contact
doré
- Spécificités
sans halogène
- Température min.
-40 °C
- Température max.
+90 °C
- Référence fabricant
8046910
- Contenu
1 pc(s)
- Diamètre de câble
5.90 mm
Documents & téléchargements
Fiche technique
Fiche technique 3553426 Escha 8046910 Câble de raccordement M12 5.0 m Nombre de pôles: 8 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553426 Escha 8046910 Câble de raccordement M12 5.0 m Nombre de pôles: 8 1 pc(s)
Description
Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus).
