Escha 8043762 Câble de raccordement M8 10.0 m Nombre de pôles: 4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Câble de raccordement
Coté A
M8 femelle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
4
Longueur de câble
10.0 m
Fiche technique (PDF)
9 pièce(s)
Nombre
Total (CHF 19.38 / pièce(s))
CHF 19.38
excl. TVA
Plus que 9 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension de mesure : 60V
- Résistance d'isolement: ≥108 Ω
- Matériau joint (connecteur) : FPM/FKM
- Matériau corps de poignée : plastique, TPU, BK
- Matériau contacts : métal, CuSn, plaqué or
- Matériau porteur de contact : plastique, TPU, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-104
- Occupation des broches : 1 BN, 2 WH, 3 BU, 4 BK
- Nombre de pôles : 4
- Indice de protection (monté) : IP65, IP67, IP68

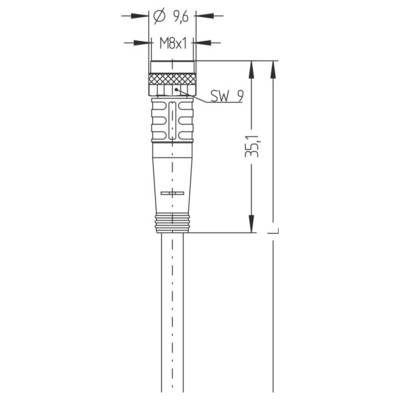

- Connecteur : connecteur femelle, droit, M8
- Capacité de charge par broche (à 40°C) : 4.0 A
- Température ambiante : -30°C...+90°C
- Niveau de pollution : 3/2
- COULEURS DE FIL: BN, WH, BU, BK
- Section transversale : 4 x 0,25 mm²
- Diamètre extérieur du manteau : 4,30 mm
- Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
- Rayon de courbure (déplacé) : 10 x câble Ø
- Rayon de courbure (fixe) : 5 x câble Ø
- Sans halogène : Oui
- QUALITÉ DU CÂBLE : S370, PUR, UL
- Structure du toron : 32 x 0,10 mm
- Couleur du manteau: BK, similaire à RAL9005
- Matériau (isolation) : PP
- Matériau gaine de câble : PUR
- Tension nominale du câble : ≤300 V
- Insert de chaîne de remorquage : 5 cycles MIO
- Plage de température (chaîne de remorquage) : -25°C…+60°C
- Plage de température (en mouvement) : -30°C...+90°C
- Plage de température (fixe) : -40°C...+90°C
- Torsion : +/-360°/m, ≥ 2 cycles MIO
- Résistance de passage: 5 mΩ
- Confection des extrémités : extrémité de câble ouverte
- Matériau de projection : métal, CuZn, nickelé
- Type
AL-SKP4-10/S370
- Type de produit
Câble de raccordement
- Coté A
M8 femelle droit
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
4
- Longueur de câble
10.0 m
- Materiau de la gaine
PUR
- Tension nominale
60 V
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.25 mm²
- Ø extérieur
4.30 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
connecteur femelle M8
- Type de filetage côté du raccordement
M8
- Type de filetage connexion des câbles et montage
M8
- Matériau du contact
CuSn, doré
- Section max.
0.25 mm²
- Section (min.)
0.25 mm²
- Spécificités
sans halogène
- Température min.
-40 °C
- Température max.
90 °C
- Référence fabricant
8043762
- Contenu
1 pc(s)
- Diamètre de câble
4.30 mm
- Ø câble max.
4.30 mm
- Gamme de Ø de câble
4.30 mm (max)
Documents & téléchargements
Fiche technique
Fiche technique 3553395 Escha 8043762 Câble de raccordement M8 10.0 m Nombre de pôles: 4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553395 Escha 8043762 Câble de raccordement M8 10.0 m Nombre de pôles: 4 1 pc(s)
Description
Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus).
