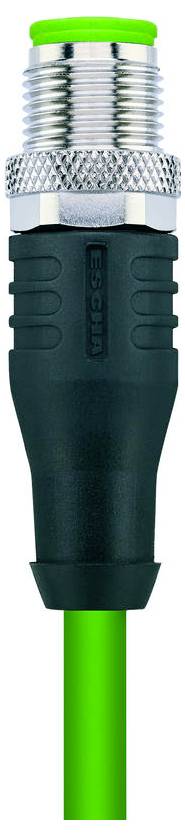

Escha 8031560 Jonction M12 2.0 m Nombre de pôles: 4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Jonction
Coté A
M12 mâle droit
Coté de raccordement B
M12 mâle droit
Nombre de pôles
4
Longueur de câble
2.0 m
Fiche technique (PDF)
Nombre
Total (CHF 35.11 / pièce(s))
CHF 35.11
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- COULEURS DE FIL : WH, BU, OG, YE
- Section de la veine : 1 x 4 x AWG22, quadrillage en étoile
- Diamètre extérieur du manteau: 6,50 mm
- Propriétés particulières: Ignifuge, sans halogène, haute flexibilité, résistant à l'hydrolyse, exempt de LABORATOIRES, Résistant aux microbes, résistant à l'huile, résistant à l'ozone, PROFINET Type C, recyclable, Conforme à la norme RoHS, résistant à l'acide et à la lessive, résistant à la chaîne de remorquage, résistant à l'eau de mer, UN ECE R 118, résistant aux UV
- Rayon de courbure (déplacé) : 8 x câble Ø
- Rayon de courbure (fixe) : 4 x câble Ø
- Sans halogène : Oui
- QUALITÉ DU CÂBLE : S2171, PUR, UL
- Structure du câble: 7 x 0,25 mm
- Couleur du manteau: GN, similaire à RAL6018
- Matériau (isolation) : FRNC
- Matériau gaine de câble : PUR
- Tension nominale : 600 V UL Rating
- Insert de chaîne de remorquage : 3 cycles de flexion MIO
- Plage de température (en mouvement) : -30°C...+70°C
- Plage de température (fixe) : -40°C...+75°C
- Tension assignée (page A | page B) : 60V
- Résistance de passage (page A | page B): 5 mΩ
- Résistance d'isolement (page A | page B): ≥108 Ω
- Matériau Poignée (page A | page B) : plastique, TPU, BK
- Matériel Contacts (page A | page B) : métal, CuSn, plaqué or
- Matériau support de contact (page A | page B): Plastique, TPU, GN
- Matériau de projection (page A | page B) : métal, CuZn, nickelé
- Durée de vie mécanique (page A | page B) : >100 cycles d'enfichage
- Normes (page A | page B): IEC 61076-2-101
- Occupation des broches (page A | page B) : 1 YE, 2 WH, 3 OG, 4 BU
- Nombre de pôles (page A | page B): 4
- Indice de protection (monté) (page A | page B) : IP65, IP67, IP68
- Capacité de charge par broche (à 40°C) (page A | page B) : 4.0 A
- Température ambiante (page A | page B) : -30°C...+90°C
- Niveau de pollution (page A | page B): 3
- Blindage (page A | page B): Avec blindage

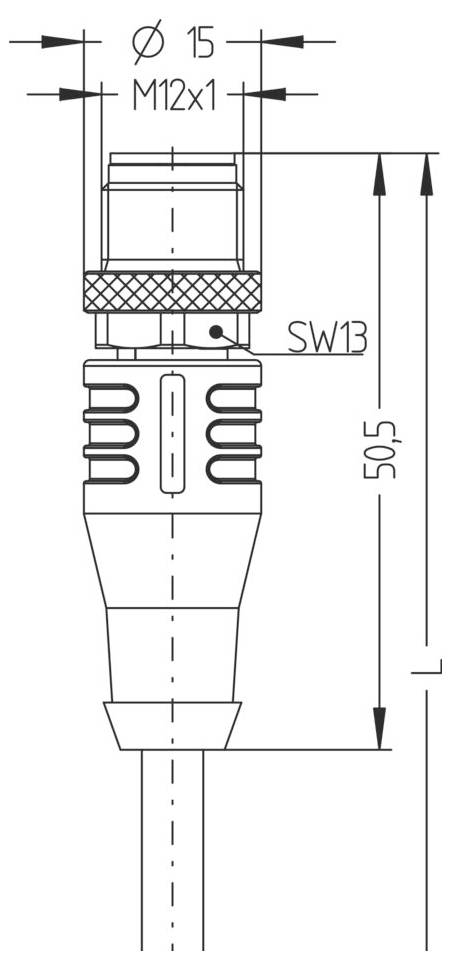

- Connecteur (page A | page B) : fiche, droite, M12
- Propriétés de transmission (page A | page B) : CAT5e
- Propriétés de transmission : CAT5e
- Codage (page A | page B): D
- Type
IE-WASSY4.029-2-IE-WASSY4.029/S2171
- Type de produit
Jonction
- Coté A
M12 mâle droit
- Coté de raccordement B
M12 mâle droit
- Nombre de pôles
4
- Longueur de câble
2.0 m
- Materiau de la gaine
PUR
- Tension nominale
60 V
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Ø extérieur
6.50 mm
- Type de filetage côté du raccordement
M12
- Codification
D
- Matériau du contact
CuSn, doré
- Revêtement du contact
doré
- Spécificités
sans halogène
- Température min.
-40 °C
- Température max.
90 °C
- Référence fabricant
8031560
- Contenu
1 pc(s)
Documents & téléchargements
Fiche technique
Fiche technique 3553380 Escha 8031560 Jonction M12 2.0 m Nombre de pôles: 4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553380 Escha 8031560 Jonction M12 2.0 m Nombre de pôles: 4 1 pc(s)
Description
Câble PUR blindé pour une transmission de données sûre et adaptée à l'industrie dans la technique d'automatisation et de bus de terrain. La ligne est vérifiée CMX et répond aux exigences Cat5e (électrique. Propriétés similaires à la norme EN50288-2-1). Les matériaux et la construction permettent une sollicitation mécanique accrue (abrasion, courbure, vibrations, etc.) de la conduite. L'utilisation dans des chaînes de remorquage avec jusqu'à 3 MIO. Cycles de flexion est possible sans risque.
